混凝土喷射机说明

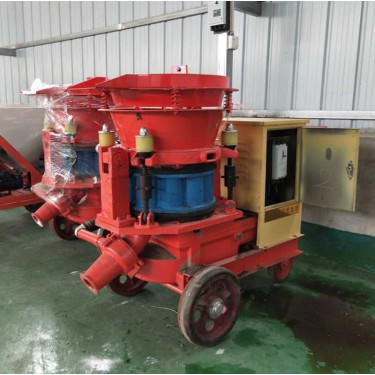

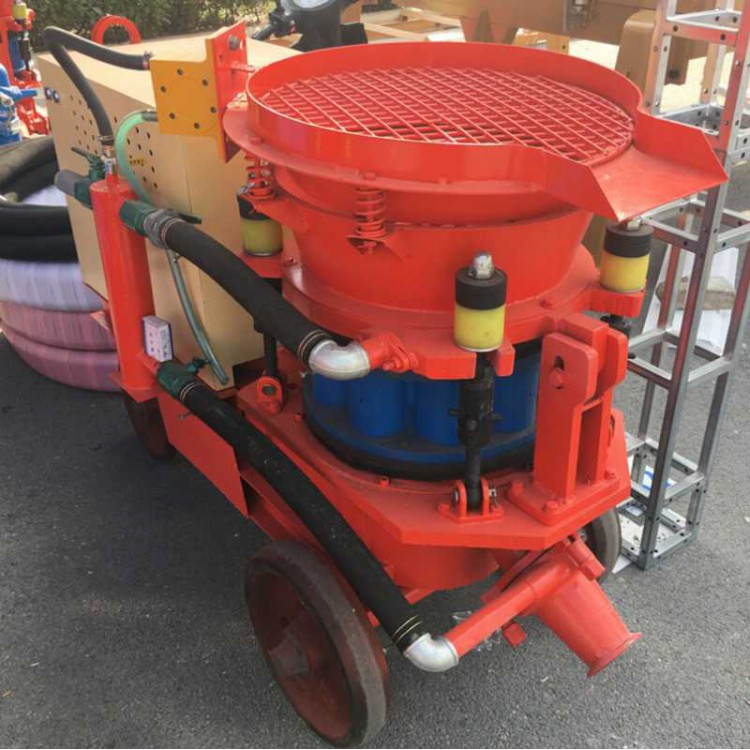

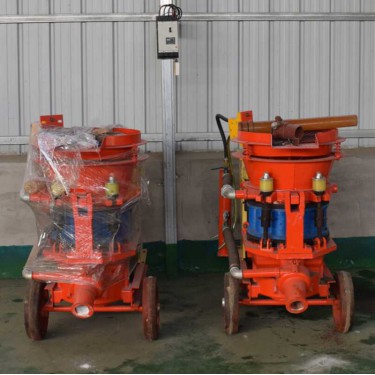

目前在我国混凝土喷射机的主导机型是转子式混凝土喷射机，它具有输送距离长、工作风压低、喷头脉冲小、工艺设备简单、对渗水岩面适应性好，以及混合料可以存放较长时间等特点，广泛地应用于矿山锚喷支护、隧道工程、建筑工地等领域。其工作原理是：电动机通过联轴器，驱动减速器，减速器的输出轴既带动转子旋转，又带动料斗上的拨料器旋转，混凝土拌合料经料斗落入旋转的转子料腔内，转子转过后，压缩空气与料腔进风口相通，在压气的作用下，物料通过出料弯头和输料管被输送到喷嘴，并在喷嘴处加水喷射出去。本机型中转子的料腔采用了新型的扇形、多料腔结构，使得进风连续，喷射脉冲小。本论文首先概括性地介绍了混凝土喷射机的发展历史、工作原理，并分析了现有机型的优缺点，接着确定本次设计的机型。其次结合任务书的参数设计三级圆柱直齿减速器、输料管、旋转体等一些主要的部件，对部分要求比较高的零件进行强度校核。

混凝土喷射机阐述

（喷射混凝土具有良好的物理力学性能，有一定的抗压强度（可达20MPa）和承载能力，因此能起到支撑地压的作用。又因其中掺有速凝剂，使混凝土凝结快，可紧跟工作面作业，起到及时支撑围岩的作用，有效地控制围岩的变形和破坏。（2）充填作用由于混凝土的喷射速度较高，能充分充填围岩裂隙、节理和凹穴的岩面，大大提高了围岩的强度。（3）隔绝作用喷射混凝土层封闭了围岩的表面，完全隔绝了空气、水与围岩的接触，有效地防止了风化、潮解引起的围岩破坏与剥落。（4）转化作用高速喷射到围岩上形成混凝土层，具有很高的粘结力，使得混凝土与围岩紧密结合，能在结合面上传递各种应力，使混凝土层与围岩形成了共同承载的力学体系，具有把岩石荷载转化为岩石承载结构的作用。

混凝土喷射机描述

干式混凝土喷射机是将水泥、粗细骨料和速凝剂，通过人工或机械干式混合均匀后，用压缩空气，在输送管内呈稀薄流态输送到喷嘴，并在喷嘴前按规定水灰比加入压力水，与干混合料迅速混合为混凝土后，由喷嘴喷射到井巷围岩壁面上，实现喷射混凝土支护。干喷机具有输送距离长、工作风压低、喷头脉冲小、工艺设备简单、对渗水岩面适应性好，以及混合料可以存放较长时间等特点。在矿山井巷喷射混凝土支护中占主导地位。
