涡街流量计阐述

产品参数：

测量介质：　　液体、气体、蒸汽

介质粘度：　　小于10cp

介质温度：　　-50℃—— 350℃

本体材料：　　1Cr18Ni9Ti(其他材料协议供货)

传感器密封：　石墨垫片（特殊根据要求）

环境温度：　　-30℃—— 80℃（特殊根据要求）

公称直径：

管道式：DN15——DN300；

插入式：DN200-2000mm

测量精度：

液体：测量值的±1%（普通）

测量值的±0.5%（特殊）

气体：测量值的±1%

量程比：　　　20：1

压力等级：　　PN25，PN40（高压可特殊制造）

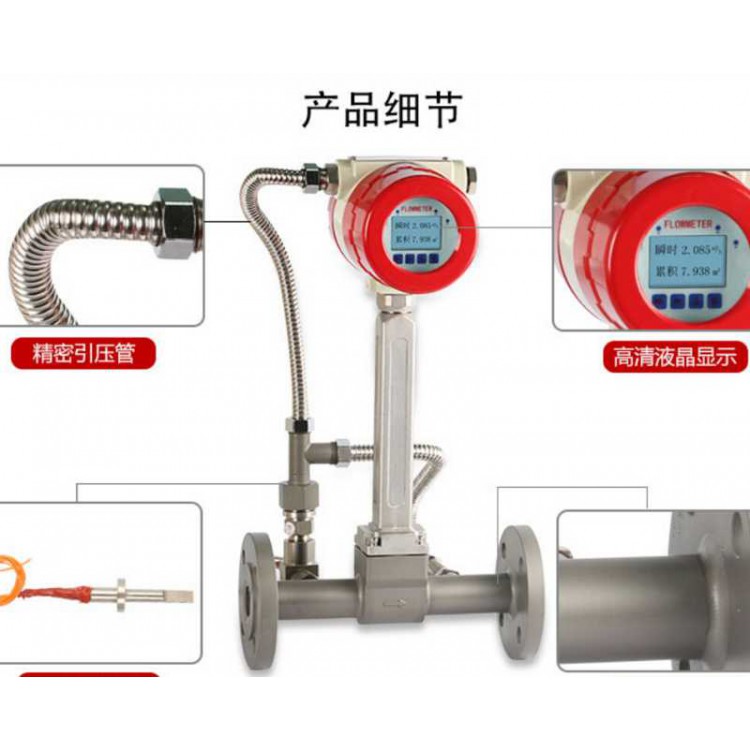

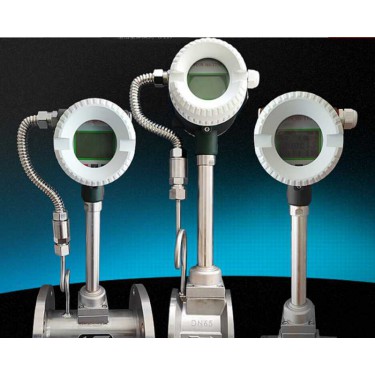

涡街流量计类型

涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。可在-20℃～ 250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

涡街流量计定做

工作原理

在流体中设置旋涡发生体（阻流体），从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡曼涡街，如图1所示。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为U，旋涡发生体迎面宽度为d，表体通径为D，K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关，图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见，在ReD=2×104～7×106范围内，Sr可视为常数，这是仪表正常工作范围。
