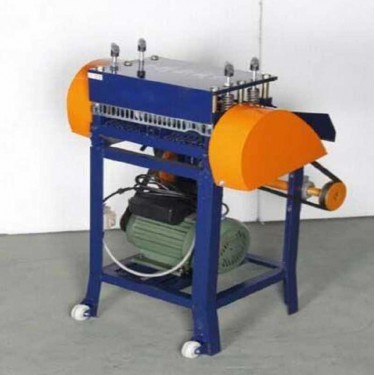

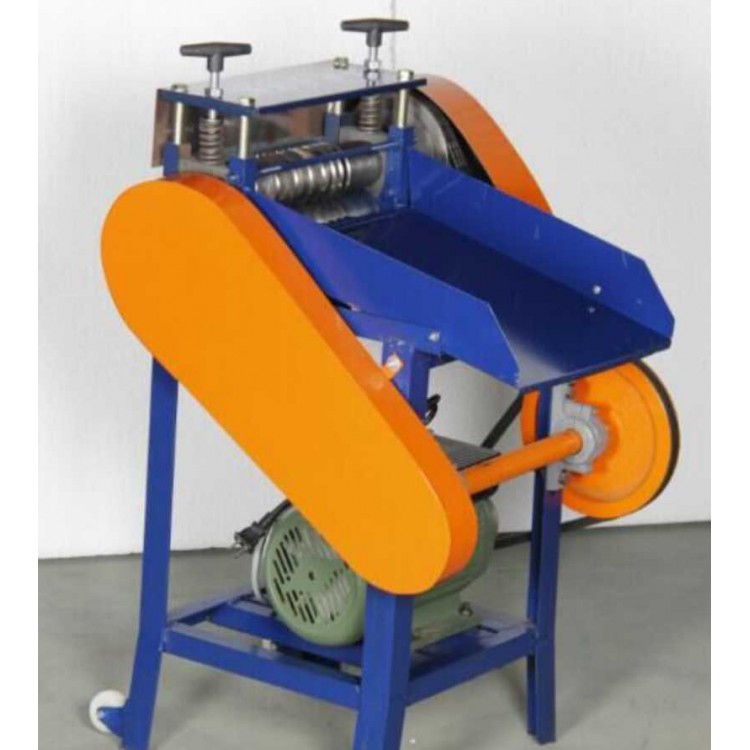

电缆剥线机说明

名称：1 档：双道三刀剥线机（前加3槽）

2 档：双道四刀剥线机（前加4 槽）

3 档：双道五刀剥线机（前加5 槽）

适用范围：1档：双道三刀剥线机Φ1.5mm---Φ46mm ( 11 只进料孔)

2档：双道四刀剥线机Φ1.5mm---Φ46mm ( 9 只进料孔)

3档：双道五刀剥线机Φ1.5mm---Φ46mm ( 10 只进料孔)

尺寸：长68cm X宽65cm X高86 cm

重量：80kg

电压功率：220V/2.2KW 220V/3KW 380V/2.2KW

日产数量：200kGL-1000kg

电缆剥线机种类

此剥线机的操作及结构简单、使用也方便、加工电缆单线铜丝可轧（剂压）或用刀片破开，其他电缆线必须用刀片破开绝缘层，然后将铜丝取出。

应用范围：

该机适用范围广、使用寿命长，能开各类电缆，高压电缆，光缆电线，轧轮上可压1.5mm以上单丝，护套扁线，钢丝等。电机械配置4×4三相。变速箱可调四档，快慢适合你生产的需要。（注：调档位时，先把一只手柄扳到空档。然后调另外一只，依次类推。（可剥直径?1.5～?70mm的电缆）

产品参数：

适用范围：直径1.5-70mm光缆，护套扁线，外包金属电缆线、钢丝线、橡胶电缆

线、高压电缆等。

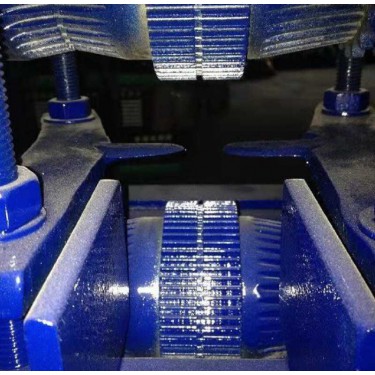

功能：滚筒剂压，左右装刀（长形刀）上下装刀（圆形刀片）

尺寸：长77cm X宽55cm X高118cm

重量：21Okg

电压功率：220V/3KW 380V/3KW 380V/4KW

日产数量：200kg-3000kg

电缆剥线机描述

使用说明：

1.进线轮：输送线材及剥出线头。剥线机在剥短线时既剥线头又剥线尾（线长小于50mm），在剥线机剥中剥的时候除剥线头外，还具备剥开中间几处的功能。

2. 出线轮：为剥线机输送线材及剥出线尾。（剥线机在剥短线时没有作用，需使“出线轮抬起旋钮”在“u”位置）

3. 进线轮间隙调节旋钮：调节剥线机的进线轮间隙，往上旋动间隙增大，往下旋动间隙减小（根据线材的粗细来调整）。

4. 剥线机进线轮压力调节旋钮：调节剥线机的进线轮压力，拉出后顺时针旋转，进线轮压力增大，拉出后逆时针旋转，进线轮压力减小。（根据线材的线皮强度来确定，即剥线皮的难易，难则压力增大，易则压力减小）

5. 进线轮抬起旋钮：剥线机穿线时抬起进线轮，顺时针转动旋钮为抬起进线轮，以便能够顺利穿过线材；工作时放下进线轮逆时针转动旋钮为放下进线轮，压住线材。
