电缆故障检测仪介绍

寻测电缆路径

当探棒处于电缆上方B点时，探棒的线圈与电场平行，线圈没有切割电力线，线圈中的感应电流小，这时耳机中几乎没有声音。而当探棒在A点或者C点时，耳机中的声音较大。

由声音较小的点所连成的线即为电缆的路径。

估测电缆埋设深度

将探棒在电缆上方B点右倾斜45○，然后垂直于电缆走向后退，当退到A点时，探棒正对电缆，此时耳机的声音较小。 B点到A点的距离，也就是向后退的距离即为电缆埋设的深度。

用这种方法可以估测电缆的埋设深度。

故障点定位

我们使用各种测试方法已测出故障点的距离，但由于各种因素的影响，如测量误差、电缆的余缆、拐弯等，在地面上不一定能准确地找到故障，还必须使用故障定位仪来准确定故障点。

故障定位时是利用高压设备给电缆加一冲击直流负高压，用定位仪在测量出的故障点附近检测电缆故障的放声点。

高压放电的时间以1秒钟一次为宜。

打开定位仪电源，适当调节音量旋钮，将定位仪放置在测出的电缆故障点处，应该有故障点放电的声音，如果听不到可移动定位仪的位置，直到耳机里的放电声大，此处即为故障点。

电缆故障检测仪阐述

此方法几十年来几乎没有什么变化。对于短路故障、低阻故障,此法测起来甚为方便。电桥法是利用电桥平衡时,对应桥臂电阻的乘积相等,而电缆的长度和电阻成正比的原理进行测试的。低压脉冲反射低压脉冲法也称时域反射法(TDR),指脉冲反射仪在不通过高压冲击器的情况下,独立测量电缆的低阻与断路故障。脉冲电压取样法脉冲电压取样法又称冲击高压闪络法,是一种用于测量高阻泄漏与闪络性故障的测试方法。首先将电缆故障在直流或脉冲高压信号下击穿,然后通过记录放电脉冲在测量点与故障点往返一次所需的时间来测距。脉冲电压法主要有直流高压闪络(直闪法)与冲击高压闪络(冲闪法)两种方法

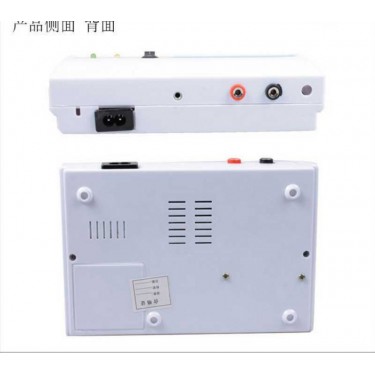

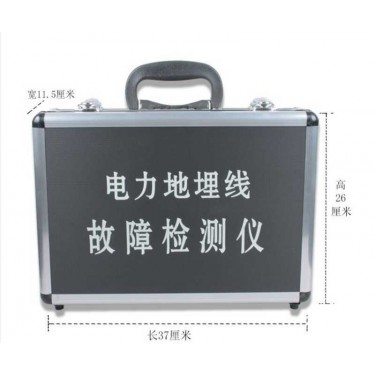

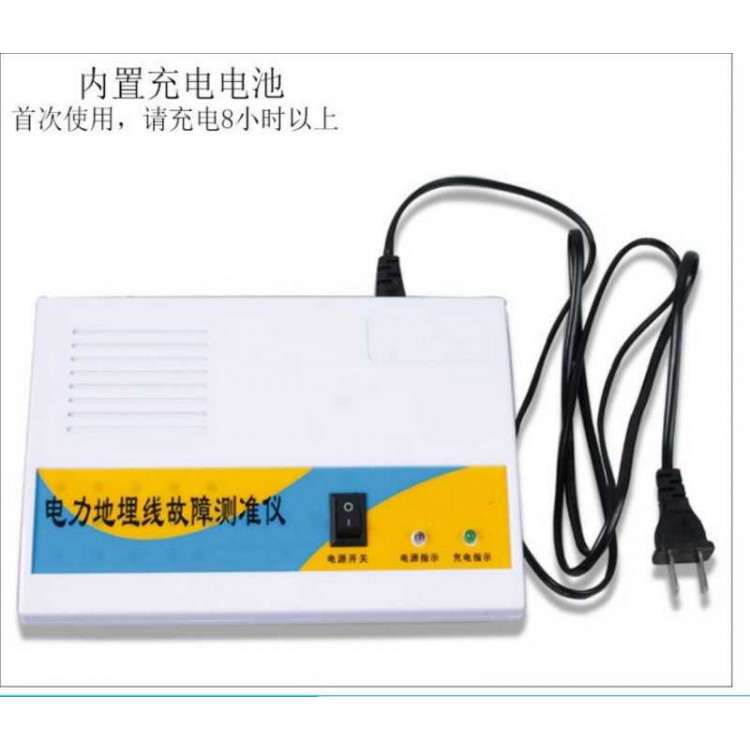

电缆故障检测仪样式

手动分析功能，方便对电缆进行分析判断；

可充锂电电池，智能充电，无需值守。

脉冲反射测试法：大测量范围2km，测试分辨率：1m，测试盲区：0m，

脉冲宽度：80ns-10μs自动调节。

漏电测试单元：

故障智能诊断，辅助耳机音频判断；

背带包式设计，方便随身携带；

对于漏电原因造成送不住电故障均可测试；

测试电缆地埋深度不大于3米；

测试精度：探测误差±125px；
