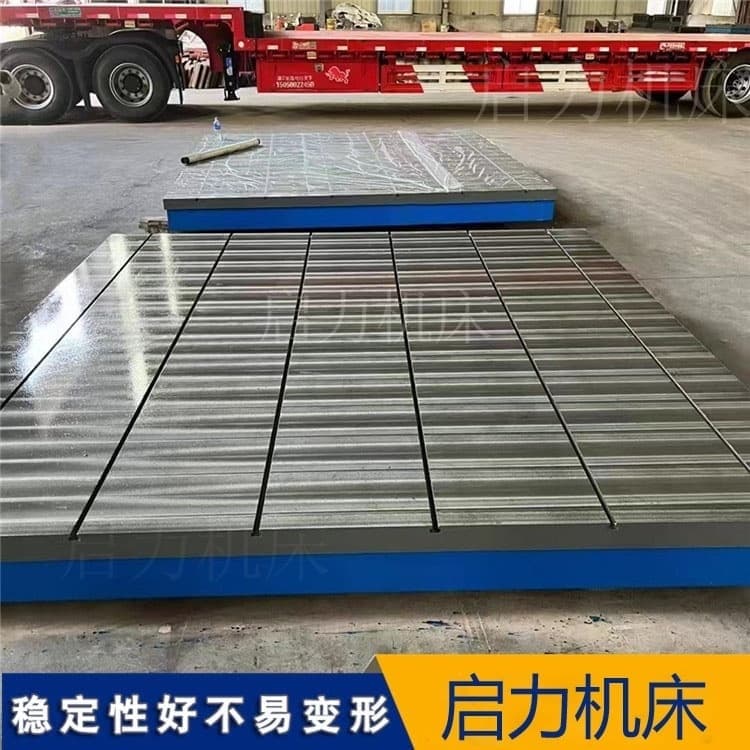

5米T型槽铸铁平台 焊接工作台 启力按需定制

T型槽平台的安装步骤是什么

T型槽平台作为机械加工、检测和装配领域的重要基础工具，其安装质量直接影响使用精度和安全性。以下是结合行业标准和实践经验总结的详细安装步骤及注意事项，适用于铸铁、花岗岩等不同材质的T型槽平台。

一、安装前准备工作

1.场地评估与基础处理

选择振动小、温度稳定的室内环境，避免阳光直射和气流干扰。地面承重需达到平台自重1.5倍以上，混凝土基础厚度建议≥200mm，并预埋地脚螺栓定位模板。使用激光水准仪检测地基水平度，允许偏差≤0.5mm/m²。对于高精度平台（如00级），建议设置防震沟或减震垫层。

2.开箱验收

检查平台外观有无砂眼、裂纹等铸造问题，用塞尺检测T型槽直线度（每米≤0.01mm）。核对出厂检测报告中的平面度数据。

3.工具准备清单

工具：液压千斤顶（承重≥2t）、力矩扳手（范围50200N·m）、电子水平仪（分度值0.001mm/m）

二、分步安装流程

1.将平台吊装至基础位置，使用尼龙吊带避免划伤表面。按"三点支撑"原则先放置主支撑垫铁，位置距平台边缘1/81/10长度处。

2.用千斤顶微调高度，使平台底面与基础间隙保持2030mm，便于垫铁调整。此时水平度控制在1mm/m以内即可。

二步：调平

1.采用"逐步逼近法"调整：先沿长边方向用水平仪检测，旋转垫铁螺杆每次调整不超过1/4圈。调平顺序遵循"先长边后短边，先宏观后微观"原则。

2.达到0.02mm/m初步水平后，按对角线法则复测：在平台表面标记5×5网格点，用电子水平仪依次测量各点，数据偏差应≤标称精度的1.5倍。

第三步：地脚螺栓紧固

1.采用"十字对称紧固法"：按对角线顺序分三次拧紧螺栓，扭矩为标准的30%，二次达到70%，终按GB/T3098.12010规定的扭矩值完全紧固。

2.铸铁平台需特别注意：螺栓预紧力应控制在材料屈服强度的70%80%，过度紧固会导致平台应力变形。

1.T型槽配套组件

安装定位块前需用油石去除毛刺，配合间隙控制在0.020.05mm。螺栓头部与槽口间隙应≥1mm以便热膨胀补偿。

对于模块化拼接平台，接缝处需使用专用定位销（H7/g6配合公差），接缝高低差≤0.005mm。

2.减震系统配置

在振动区域（如冲压车间），建议安装空气弹簧隔振器。

通过以上标准化安装流程，配合定期维护，T型槽平台可保持10年以上的稳定精度。需特别注意：环境温度变化超过±3℃/h时，应暂停高精度加工作业，待温度稳定后重新校准。
