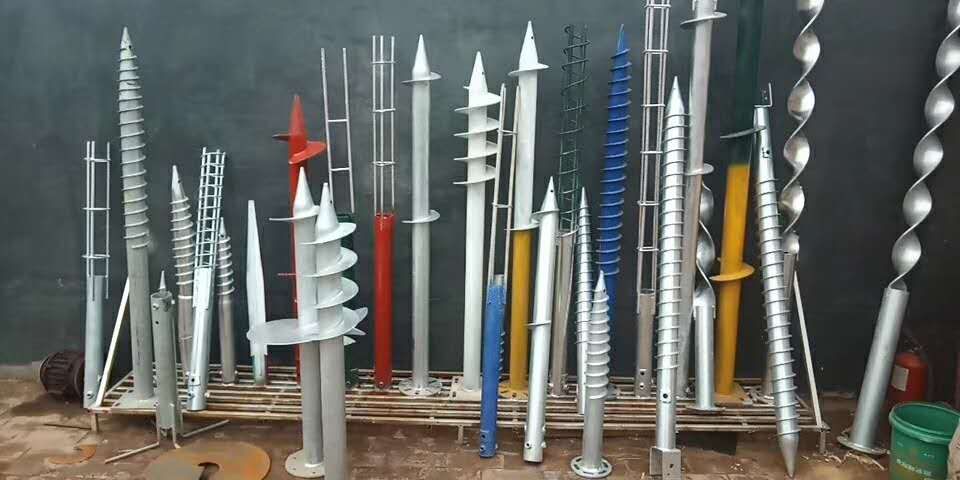

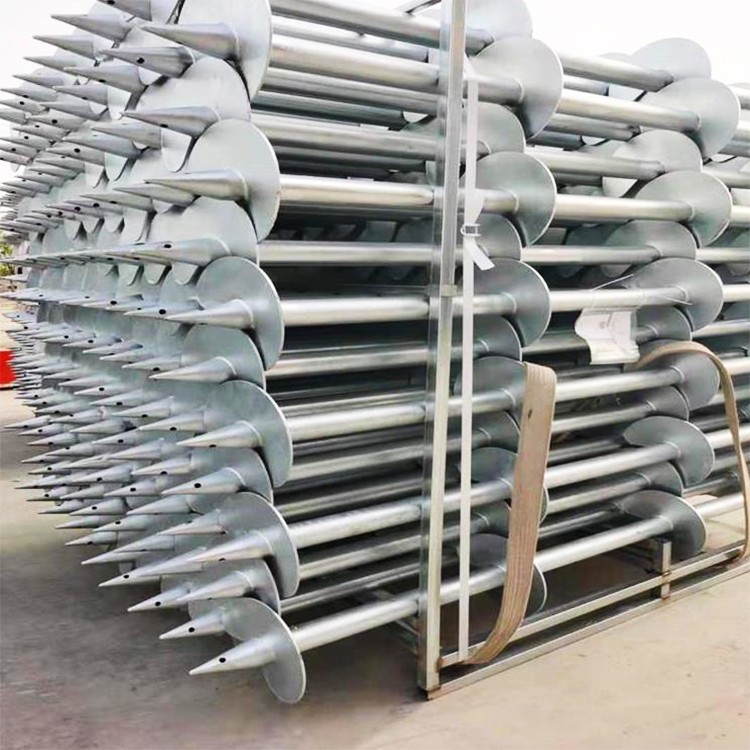

本发明公开了一种光伏支架螺旋地桩,包括桩座,桩体和桩头,桩体为中空圆柱型结构,桩体的上端部距离顶端30-150mm处设有桩座,桩座为圆环形结构,桩头位于桩体的下端部,且桩头为斜面尖头形状,桩体上呈螺旋状环绕有2-8圈螺片,靠近桩座一端的一圈螺片为尾螺片,其余为主螺片,主螺片的螺片宽度小于尾螺片的螺片宽度;本发明还公开了一种光伏支架螺旋地桩的制造工艺;本发明产品耐腐蚀,不易生锈,且结构简单,操作方便,与打入式预制桩相比,施工噪音低,无振动,无泥浆污染和弃土问题;具有很高实用价值,安装更牢固.
本实用新型公开了一种用于地面光伏支架的螺旋地桩矫直安装辅助装置,包括螺旋地桩,所述螺旋地桩底端的左右两侧皆设置有套板,所述套板底端的左右两侧皆安装有定位板,所述套板远离螺旋地桩的一侧皆设置有第二旋钮,且第二旋钮靠近套板一侧的中部皆焊接有转杆,所述螺旋地桩左侧移动板靠近螺旋地桩一侧的上下两端皆焊接有固定头,所述螺旋地桩右侧移动板靠近螺旋地桩一侧的中部焊接有固定头,所述移动板远离螺旋地桩一侧的上下两端皆焊接有插杆.本实用新型在套板固定螺旋地桩的同时,螺旋地桩可向下转动钻入地面,适用于任何粗细规格的螺旋地桩,并且帮助工作人员将螺旋地桩更加准确的打入地面,操作简单方便,垂直精度高.
