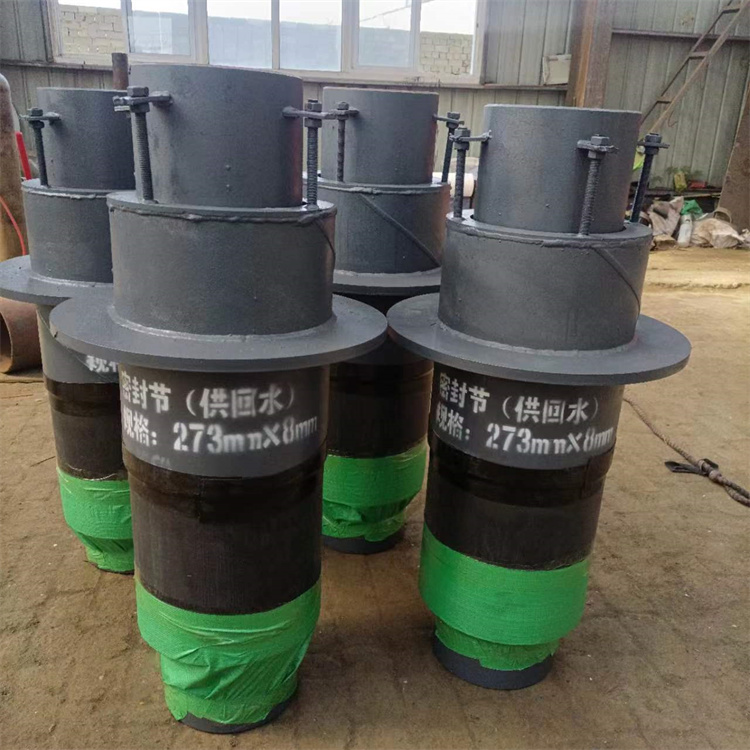

非金属非摩擦式止水防水密封装置井室密封节

非金属井壁密封装置的综合解析

一、‌核心功能与作用‌

1. ‌防水密封‌
   通过非金属材料（如橡胶、聚氨酯泡沫等）形成的密封结构，防止地下水、油气等流体通过井壁渗入井室，保护内部设备和管道免受腐蚀或损坏‌35。

2. ‌保温层隔离‌
   隔绝管道保温层与井室内的水或湿气，避免聚氨酯保温层因受潮失效，减少能量损失并延长管道使用寿命‌35。

3. ‌位移补偿‌
   利用波纹管或弹性密封单元吸收管道因热胀冷缩、土壤压力等产生的轴向位移，避免结构应力集中导致的破损‌35。

4. ‌适配性与通用性‌
   通过可更换密封胶芯或模块化设计，适配不同管径的管道，提升装置适用范围‌26。

二、‌典型结构与材料‌

1. ‌结构组成‌

• ‌密封单元‌：橡胶帘布、电热熔套、聚氨酯密封圈等非金属材料，通过压紧或膨胀实现密封‌34。

• ‌支撑与固定结构‌：金属骨架、螺栓、压板等，用于增强整体强度并固定密封单元‌35。

• ‌补偿部件‌：波纹管或柔性连接件，用于缓冲管道位移‌35。

2. ‌材料特性‌

• ‌耐腐蚀性‌：非金属材料（如橡胶、聚氨酯）可抵抗油气、地下水等介质的化学腐蚀‌27。

• ‌弹性与耐磨性‌：密封材料需具备高弹性和耐磨性，以应对管道振动和长期压力‌17。

三、‌应用场景与优势‌

1. ‌适用领域‌

• ‌油气田与输油管道‌：用于井口、阀门井室的密封，防止油气泄漏‌13。

• ‌供热管网‌：保护保温层免受水汽侵蚀，减少热能损失‌58。

• ‌地下工程‌：如隧道、穿墙管道等场景的防水密封‌46。

2. ‌技术优势‌

• ‌操作便捷‌：手动或机械压紧设计简化安装流程，无需复杂液压系统‌27。

• ‌安全性高‌：非金属材料避免了摩擦火花风险，适用于易燃易爆环境‌27。

• ‌维护成本低‌：模块化设计支持快速更换密封件，降低运维难度‌67。

四、‌典型技术案例‌

• ‌上海芮豪石油的“非金属密封堵头”‌：通过蜗轮蜗杆驱动丝杆压紧密封单元，利用斜面结构增强流体冲击下的密封效果‌1。

• ‌中国石油化工的“手动密封装置”‌：采用可拆卸导向压块和顶紧杆，适配不同尺寸管柱，提升通用性‌2。

• ‌井壁密封防水装置‌：结合波纹补偿单元与金属骨架，实现轴向位移补偿和结构强化‌35。

五、‌发展趋势‌

随着对环保和安全要求的提高，非金属密封装置将进一步向‌轻量化‌（降低安装难度）、‌智能化‌（集成压力/湿度传感器）和‌材料复合化‌（如橡胶-聚合物复合材料）方向发展‌
