德惠BY310H-20A电动机保护器

　　当大于设定漏电值时保护装置时，保护装置发出报警提示达到跳闸时间动作。晃电保护保护装置连续监测设备供电电压，当系统电压跌落后又恢复时，电动机可以重新启动启动超时保护保护装置连续监测启动电流延时时间，当启动电流大于延时时间内为完成启动设备，三相电流还大于设定电流1.2倍时则启动超时跳闸保护动作。停止不能启动电动机外部故障保护当保护装置査测到外部开关量输入信号于装置预设的开关量输入状态不一致时，装置不能启动进入保护参数设定时，每按一次功能键停留1秒进入菜单设定，修改数据后再按功能键进入下步操作显示“S-ET”说明设定错误，超过15秒没操作任意键自动保存当前数据退出设定菜单。自启装置无需反馈信号，面板或端子启动必须要有反馈信号。

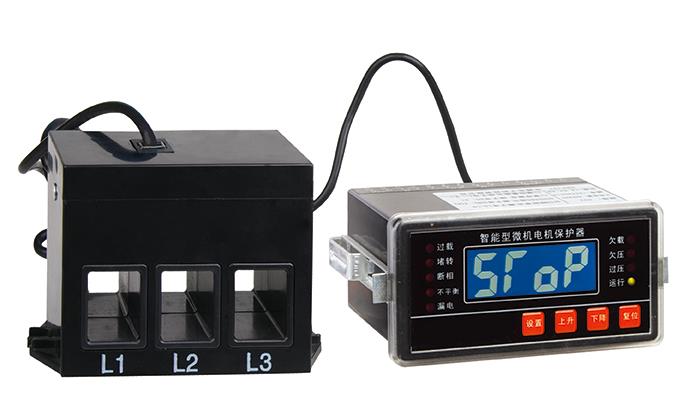

　　该系列智能型微机监控电机保护器适用于AC380V、AC660V低压系统，作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。除了先进的电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。

　　符合标准：GB3836.3-2000、GB14048.4-2003、IEC255

　　“tE时间保护”符合有关增安型防爆电动机过载保护的国家标准（GB3836.3-2000）

　　交流采样，测量A、B、C三相电流及控制回路电压

　　现场显示电动机运行状态，保存三次电动机故障跳闸记录

　　一路保护输出，二路自定义继电器输出，一路4~20mA电流输出，一路RS485接口

　　分体式电机保护器可选DI输入模块，控制正反向启动，自启动，及开关量控制单元

　　大屏幕LED或高清晰度宽温液晶显示，并具有背景光，跟随电动机运行状态和用户要求实时显示

　　三相电流不平衡、断相、过压、欠压、自启动等功能用户可取可舍

　　启动中过流保护设定，可根据电机情况进行多种倍数调节

　　模拟量输出微调功能，可以消除由于线路衰减造成的误差精度

　　2路可编程继电器J2 J3多达5种设置输出功能。满足不同的现场保护情况

　　采用E2PROM存储技术，实现参数电设定，掉电后设定参数仍保存下来，勿须再设定

　　采用RS485通信总线，可广泛用于各种监控系统作为带有电机保护及控制的智能化监控单元

　　一机多用，可取代电流表、电压表、热继电器、电流互感器、时间继电器和漏电继电器等

　　保护功能：

　　过流、堵转、断相、三相电流不平衡、过压、欠压、短路、漏电（选配）等故障保护

　　测量功能：

　　三相电流、控制回路电压的测量和显示

　　通用功能：

　　增安型电动机保护、三相异步电动机保护、馈线保护，三种保护装置通用

　　通信功能：

　　通过本保护器的RS485接口与上层系统通信。总线接口支持参数设置、控制及监测等功能，支持Modbus通信协议。一般采用RS485总线接口进行物理连接，通常上位机或PLC设备作为主站，本保护器作为子站。

　　电流输出：

　　4～20mA电流输出，20mA对应的电流值可设。

　　起动方式：

　　直接起动、正反起动、Y-△起动、自耦降压起动、远程自启动

　　三相异步电动机的正序等效电路和负序等效电路如图4所示。图中：为每相定子电压正序分量，为每相定子电压负序分量。三相异步电动机在正常运转时存在两个主要力矩：一个是使电动机转动的电磁力矩，由电动机定子绕组中流过的电生；另一个是阻碍电动机转动的阻力力矩，由电动机所带的机械负荷产生。当三相电动机发生不衡故障时，转子上将作用两个电磁力矩：一个是在正序电压、正序电流作用下产生的正序电磁力矩，使电动机继续转动，另外一个是在负序电压、负序电流作用下产生的负序电磁力矩，起制动作用。由于负序转矩的存在，合成转矩都会减小，从而使铜耗增加，将使电动机温升加剧，严重时甚至烧毁电动机。因此根据三相异步电动机发热物理过程的数学模型。
