江西省新余市渝水区发泡水泥保温板图片

江西省新余市渝水区发泡水泥保温板图片

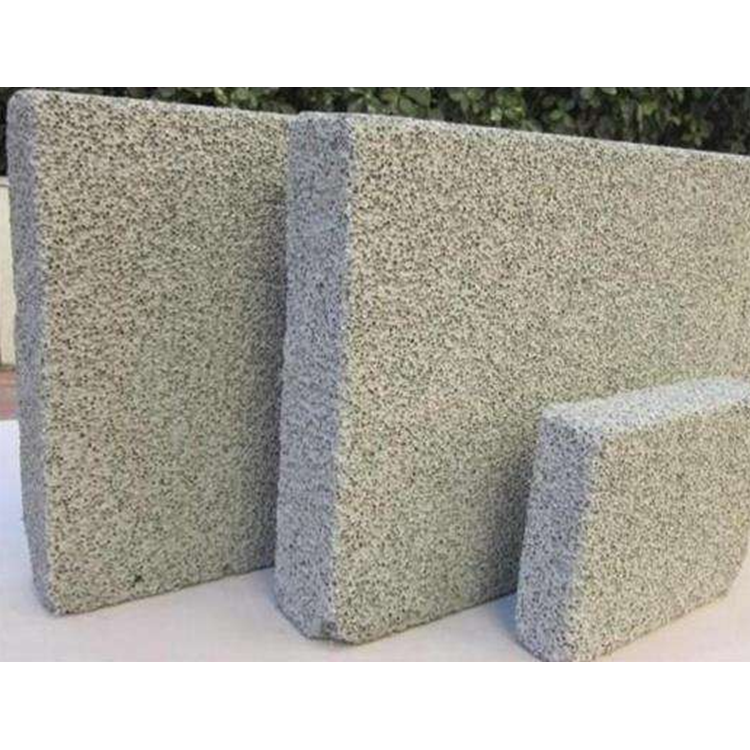

水泥发泡保温板是以普通硅酸盐水泥、粉煤灰、发泡剂、外加剂等为材料，经复合、搅拌、发泡、切割等工艺制成的轻质气泡状绝热材料。

其主要生产原料为水泥，同时加入双氧水、硬钙、粉煤灰和水泥发泡剂等。其中，双氧水外观为无色透明液体，是一种强氧化剂；硬钙为白色结晶粉末，易溶于醇，可用于有机合成等；粉煤灰则是从煤燃烧后的烟气中收捕下来的细灰。

其生产工艺大致如下：

1. 上料、混合：通过上料系统将定量的水泥、发泡剂、稳泡增强剂加入搅拌机，干混30秒钟；

2. 搅拌：将定量的温水加入搅拌机，湿搅拌2分钟，之后再将定量的发泡剂加入搅拌机搅拌8-15秒钟；

3. 注模、发泡：随即将浆料注入模具内发泡，发泡过程约3-5分钟；

4. 初期养护：注模完成后静置若干小时进行初期养护；

5. 脱模：待发泡水泥保温板完成初凝，具备初期强度时即可脱模；

6. 切割：具备一定强度的发泡水泥保温板毛坯脱模后，可根据需要调整切割刀片进行切割；

7. 成品养护：发泡水泥保温板养护龄期应不低于7天。

在施工安装水泥发泡保温板时，需要注意以下几点（以安装标准板为例）：

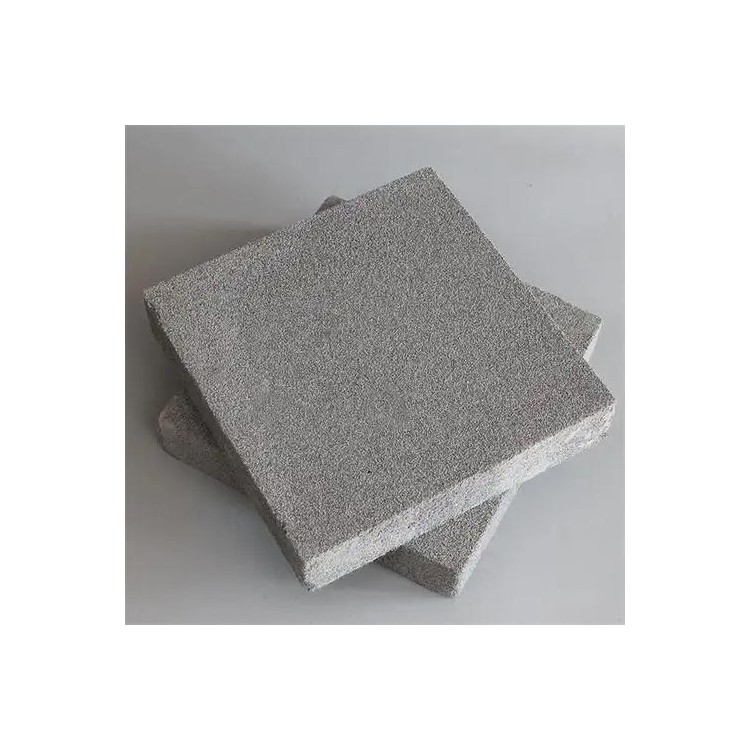

1. 标准板规格尺寸为300mm×300mm，对角线误差需小于3mm，如需切割可采用小型切割锯，保温板尺寸允许偏差为±2mm；

2. 网格布翻包：在门窗洞口、变形缝两侧等部位粘网格布，总宽度约200mm，翻包部分宽度为80mm。具体做法是将网格布裁剪长度为180mm加板厚，首先在翻包部位抹长度为80mm、宽度为2mm的专用粘结剂，然后压入80mm长的网格布，余下的甩出备用；

3. 涂抹专用粘结剂：将配置好的专用粘结剂涂抹在复合发泡水泥板的背后，粘结剂压实厚度约为3mm，为保证粘结牢固，可采用满沾法、条粘法或条点法。其中，条粘法是用齿口镘刀将专用粘结剂水平方向均匀地抹在发泡水泥板上，条宽10mm，厚度10mm，中距50mm；条点法是用抹子在每块板周边及中间抹专用粘结剂，再在发泡水泥板分隔区内抹直径为50mm，厚度为10mm的灰饼。

水泥发泡保温板按生产方式不同可分为物理发泡和化学发泡。物理发泡是将发泡剂通过机械设备制备成泡沫，再将泡沫加入到由水泥基胶凝材料、集料、掺合料、外加剂和水制成的料浆中，经混合搅拌、浇注成型、养护而成。化学发泡则是将发泡剂加入由水泥基胶凝材料、集料、掺合料、外加剂和水制成的料浆中，经混合搅拌、浇注，使其在模具中通过化学反应而使浆体内部产生封闭气孔，经养护、切割而成。

水泥发泡保温板是一种高性能无机保温材料，具有众多优点：

● 绿色环保：无刺激性和有害气体释放，生产及施工过程无有害气体和废物排放，不存在重复保温拆除的废料污染。

● 耐火耐高温：耐火温度可达1000摄氏度以上，燃烧性能为A1级，防火安全性能优越。

● 高保温隔热性：闭孔率大于97%，可使空气对流传热显著降低，其导热系数最低可达到0.045W/（m·k），与聚苯板的导热系数基本相当，能满足建筑保温隔热的需求。

● 吸水率低：保证产品在潮湿环境下不会霉变，不影响保温性能，确保了产品的安全性和耐久性。

● 轻质高强：解决了材料低密度和高强度的矛盾，密度为每立方米180KG，抗压强度达到0.2MPa以上，满足运输与工程应用的强度要求。

● 长寿命耐老化：寿命大于50年，与建筑的寿命能保持同步，建筑物终生只需一次保温施工，而一般有机保温板系统的寿命为25年左右。

● 过火完整性好：经过改良技术，耐火极限超过3小时，过火后不会粉化，整体性保持良好。

● 抗冻融性好：经过连续25次冻融实验，质量损失率小于5%，强度损失率小于20%，在复杂天气变化中仍能保持自身物化性能稳定。

● 隔音性好：内部结构包含大量独立气泡，吸音能力是普通混凝土的5-7倍，隔音效果可达60dB（140mm），属新型发泡水泥吸音隔音型材料。

● 和易性佳：作为水泥基的多孔材料，与砂浆、墙面同质，界面优良，经简单清理后可直接粘贴，且粘性牢固。

● 成本低廉：几项关键指标、使用效果、节能指数优于同类产品，总体下来可使建筑物保温成本降低3-5倍。

水泥发泡保温板可广泛应用于以下领域：

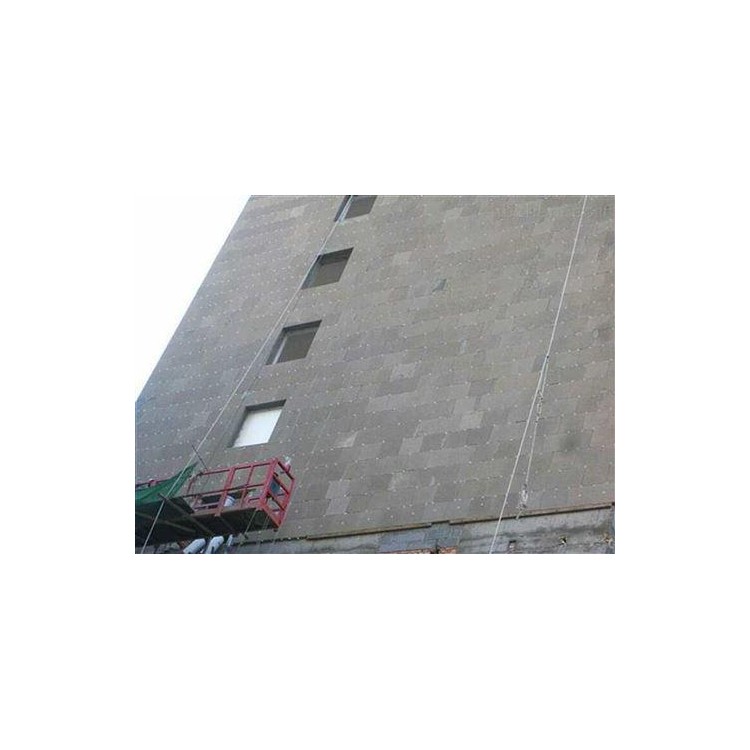

1. 建筑外围护墙体保温工程；

2. 其它形式外墙保温的防火隔离带；

3. 屋面保温板；

4. 防火门芯板。
