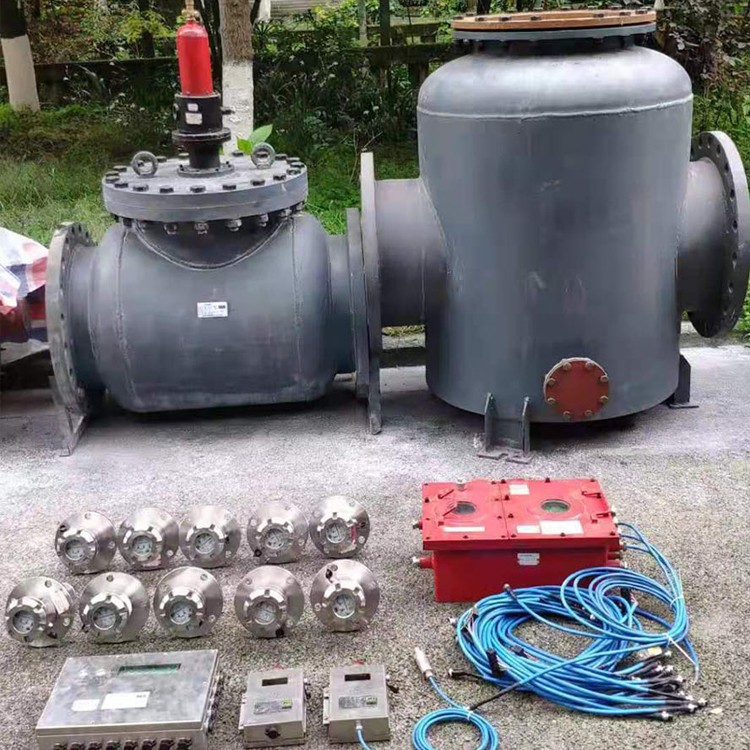

ZZBG瓦斯管道输送自动阻爆装置

　　功能概述

　　ZZBG500瓦斯管道输送自动阻爆装置是我公司根据《AQ 1073-2009瓦斯管道输送自动阻爆装置技术条件》的技术要求和特点而设计制造的。

　　阻爆装置安装于瓦斯管道或易燃易爆的化工气体输送管道，当瓦斯管道内发生燃烧或爆炸时，通过对爆炸火焰、压力等信息的探测，控制阻爆阀门瞬时关闭，及时阻断燃烧火焰和爆炸波在管道内的进一步传播，保证煤矿安全生产。

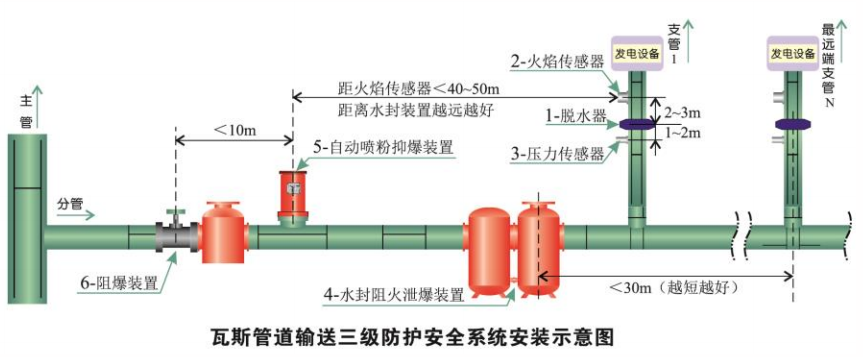

　　1、安保设施段:一级水封阻火泄爆装置、二级自动喷粉抑爆装置、三级自动阻爆装置，其安装位置如图所示。

　　2、监控用火焰、压力传感器安装在支管上脱水器的两侧，火焰传感器位于脱水器与发电机组之间，距离脱水器2m ~ 3m; 压力传感器位于脱水器与分管之间，距离脱水器1m ~ 2m。

　　3、水封阻火泄爆装置的安设位置距远端支管的距离(沿管道轴向)应小于30m,距离越短越好。

　　4、自动喷粉抑爆装置安设位置距离近的火焰传感器的距离(沿管道轴向)为40 ~ 50m,距离水封阻火泄爆装置越远越好;

　　5、自动阻爆装置距抑爆装置末端的距离不大于10m。

　　技术优势

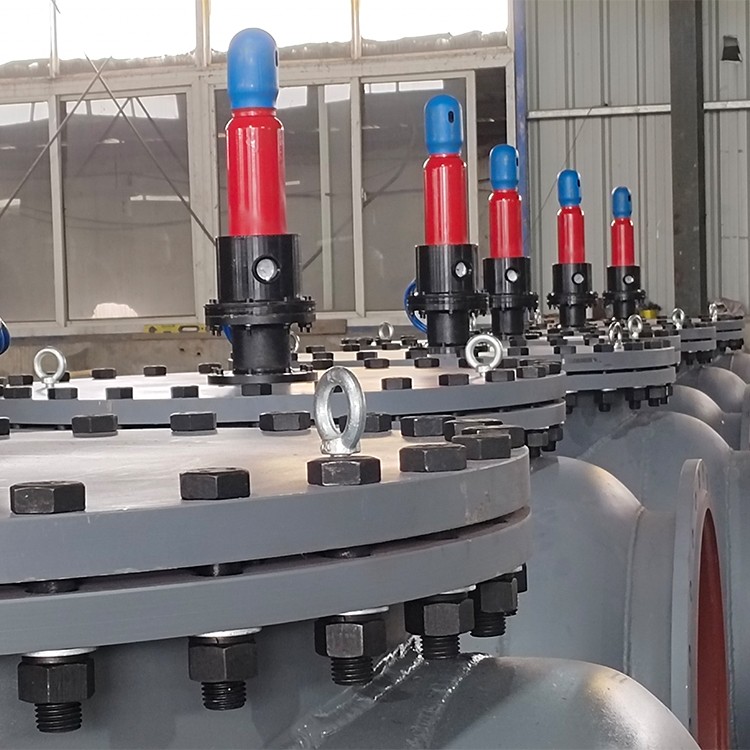

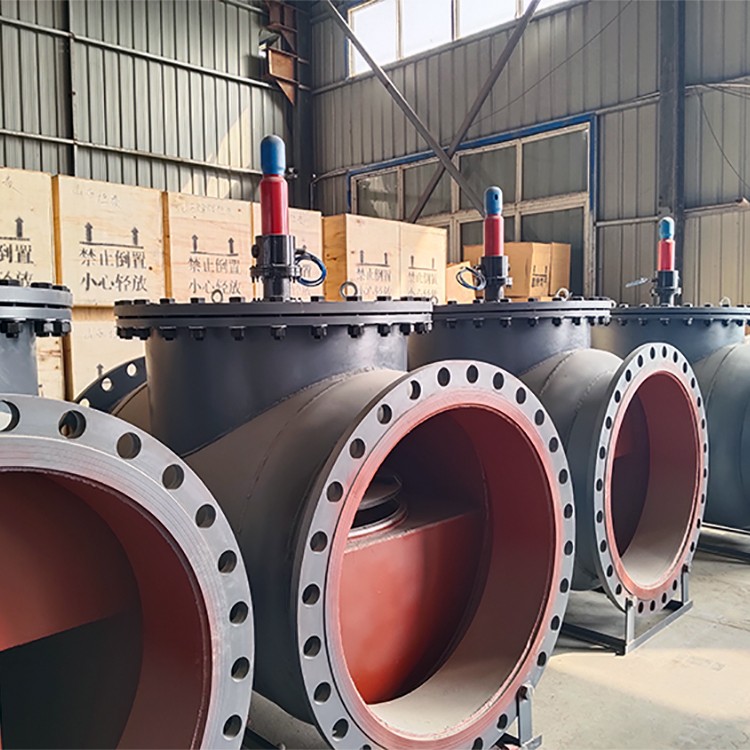

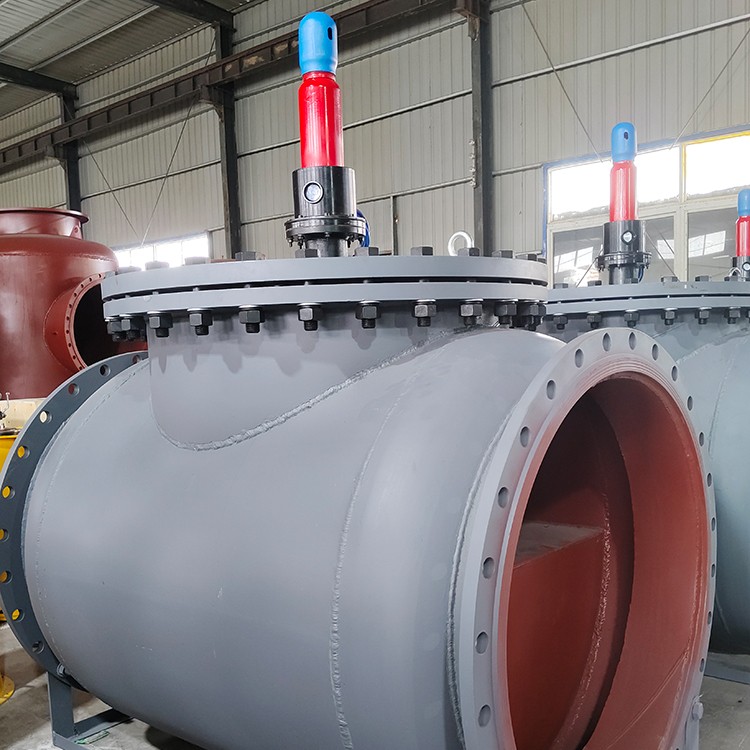

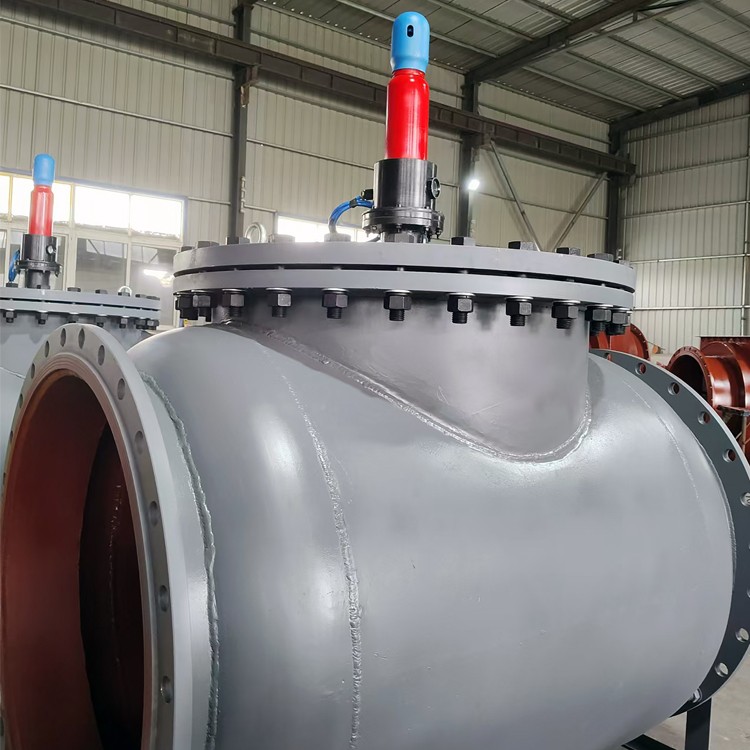

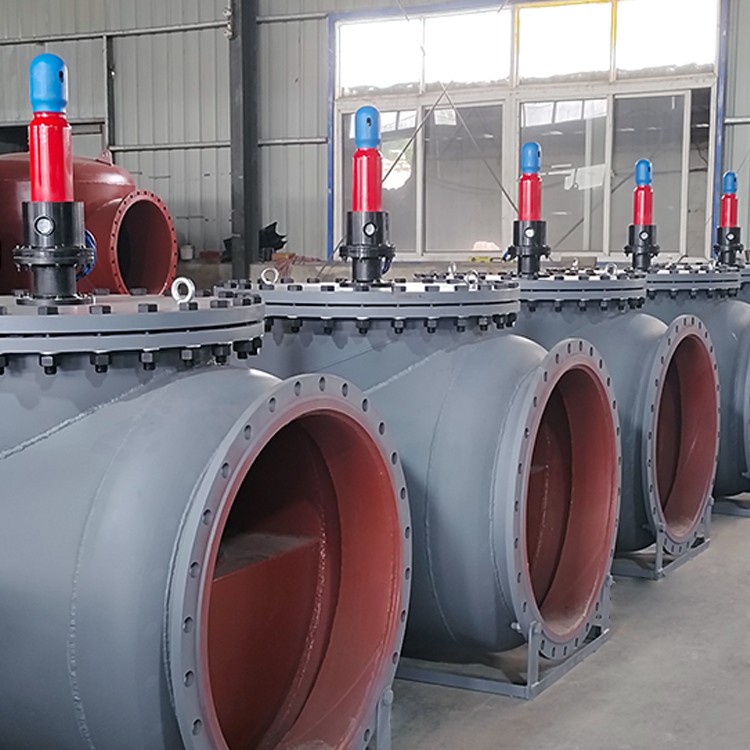

　　矿用阻爆阀门由我公司自主设计研发，响应时间短，腔体对管道流速阻碍小，结构新颖、技术先进，已取得专利。

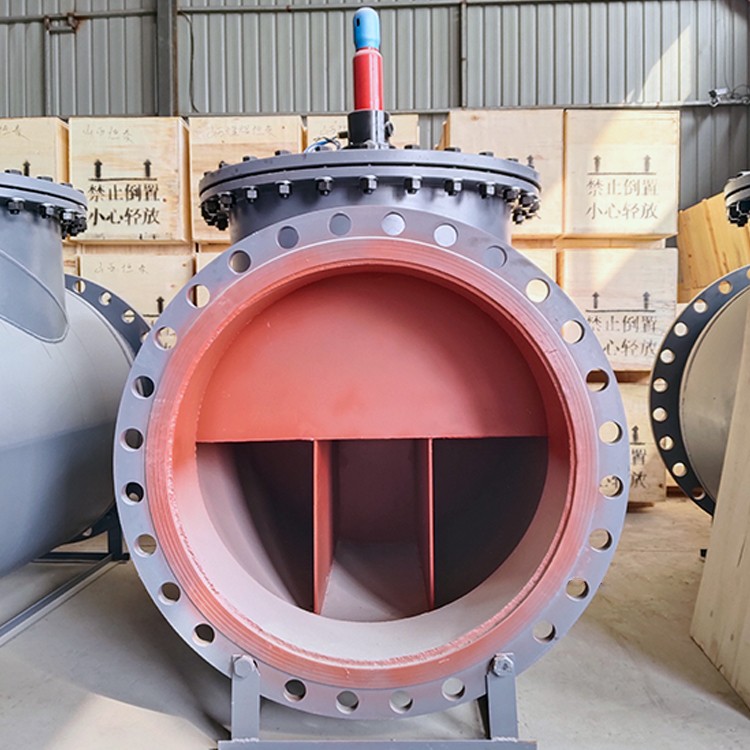

　　当瓦斯管道有爆炸火焰时，快开阀打开，喷射出惰性气体氮气作为驱动力，驱动密封阀板关闭，从而有效将阀体前后阻断，防止爆炸冲击波和火焰进一步传播。
