电气柜C型骨架冷弯机设备

电气柜 C 型设备冷弯机是一种用于加工电气柜 C 型型材的冷弯成型设备，主要用于将金属板材或卷材通过冷弯辊压的方式，加工成具有特定形状和尺寸的 C 型钢材，广泛应用于电气柜、配电柜、配电箱等电气设备的生产制造1。

结构组成

• 开卷校平装置：用于将金属卷材展开，并对板材进行校平，消除板材的应力和变形，为后续的冷弯成型提供平整的材料，如常见的 9 辊精密整平机，通过上 4 下 5 的辊轮布局，配合 2.2KW 电动送料，实现卷料的平直处理2。

• 送料装置：将校平后的板材按照设定的速度和长度准确地送入冷弯成型主机，通常采用伺服电机驱动的送料机构，以保证送料的精度和稳定性。

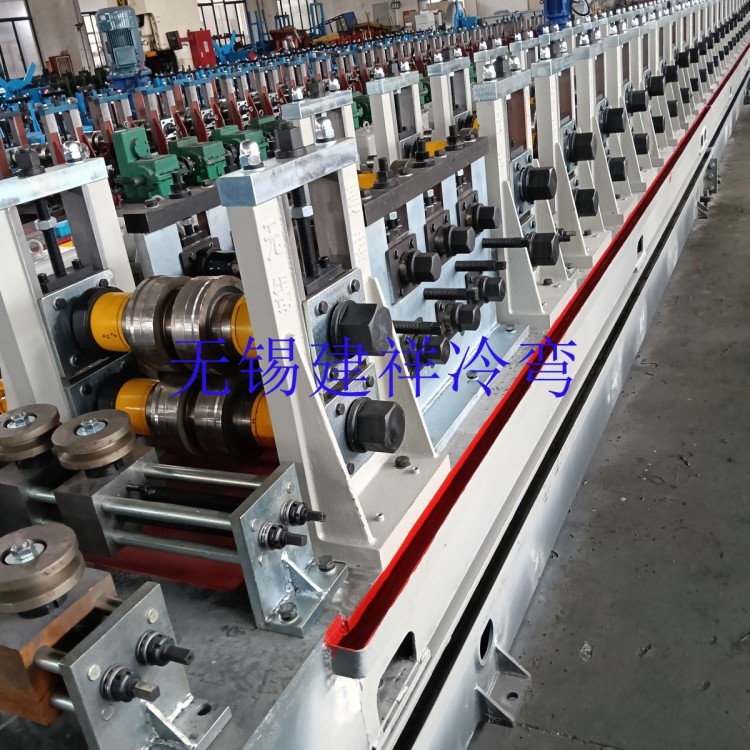

• 冷弯成型主机：是冷弯机的核心部件，由多个冷弯辊轮组成，通过依次排列的辊轮对板材进行逐步弯曲，使板材逐渐形成 C 型形状。辊轮的设计和加工精度直接影响到 C 型型材的成型质量。

• 切断装置：根据设定的长度，将连续成型的 C 型型材进行切断，常用的切断方式有液压切断和机械切断等，液压切断具有切断力大、切口平整等优点2。

• 控制系统：采用先进的 PLC 控制系统，实现对冷弯机的自动化控制，包括送料速度、冷弯成型过程、切断长度等参数的设定和调整，同时还具备故障诊断和报警功能，方便操作人员进行操作和维护。

工作原理

将金属卷材安装在开卷机上，通过开卷校平装置对卷材进行开卷和校平处理，然后由送料装置将板材送入冷弯成型主机。冷弯成型主机中的多个冷弯辊轮按照预先设计好的形状和尺寸，对板材进行逐步弯曲，使板材在冷态下发生塑性变形，最终形成 C 型型材。当 C 型型材达到设定的长度时，切断装置将其切断，完成一个工作循环。整个过程通过控制系统进行精确控制，实现自动化生产4。

特点及优势

• 高精度：采用先进的加工工艺和精密的辊轮设计，能够保证 C 型型材的尺寸精度和形状精度，满足电气柜等设备对型材的高质量要求。

• 高效率：自动化程度高，送料、冷弯成型、切断等工序连续进行，生产速度快，能够大大提高生产效率，降低生产成本。

• 灵活性：可以通过更换不同的辊轮模具，生产不同规格和尺寸的 C 型型材，满足不同客户的需求，具有很强的灵活性和适应性。

• 质量稳定：冷弯成型过程中，板材在冷态下进行加工，不会产生热变形和热应力，保证了 C 型型材的质量稳定性和一致性。

• 节能环保：与传统的热弯成型工艺相比，冷弯机不需要加热，节省了能源消耗，同时也减少了废气排放，符合节能环保的要求。

应用领域

• 电气行业：主要用于生产电气柜、配电柜、配电箱等设备的 C 型骨架和支撑结构，为电气设备提供稳定的机械支撑和电气连接。

• 建筑行业：在建筑领域中，C 型冷弯型钢可用于制作轻钢龙骨、屋面檩条、墙体支撑等构件，具有重量轻、强度高、安装方便等优点。

• 汽车行业：部分汽车零部件的生产也会用到 C 型冷弯型钢，如汽车车架、车厢侧板等，能够在保证强度的同时，减轻汽车的自重，提高燃油经济性。
