FZ1600R33HE4

 Infineon FZ1600R33HE4 IGBT模块 技术规格说明书

 一、产品概述

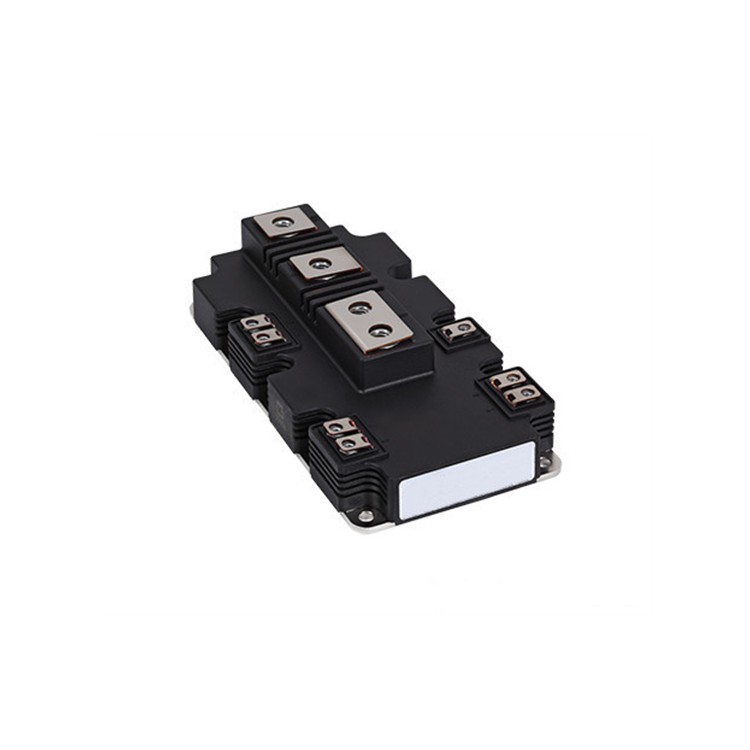

Infineon FZ1600R33HE4是采用PrimePACK™4封装的双面水冷IGBT模块，专为超高压大功率应用设计，适用于智能电网、工业驱动和新能源等领域。

 二、关键参数

| 参数               | 规格                          |

|------------------------|-----------------------------------|

| 型号                   | FZ1600R33HE4                     |

| 电压/电流              | 3300V / 1600A (@25°C)            |

| 封装类型               | PrimePACK™4（双面水冷）          |

| V_CE(sat)    | 3.3V (@1600A, 25°C)              |

| 开关损耗               | E_total=1.8J (@125°C)  |

| 热阻                   | R_th(j-c)=0.032K/W      |

| 短路耐受能力           | 10μs @1600A                      |

 三、技术特点

1. 第七代HV-TRENCHSTOP™技术

   - 3300V阻断电压

   - 导通损耗比前代降低12%

2. 双面直接水冷设计

   - 铜-碳化硅复合基板

   - 散热能力达550W/cm²

3. PressFIT HE4压接技术

   - 接触电阻<0.04mΩ

   - 插拔寿命15万次

4. 集成监测功能

   - 内置温度传感器（±1°C精度）

   - 电流检测端子

 四、应用领域

- ±800kV特高压直流输电

- 大型工业电机驱动

- 核聚变装置电源系统

- 电解制氢设备

 五、设计指导

1. 驱动电路要求

   - 推荐驱动IC：ConCEPT 2SC1600P33-H4

   - 栅极电阻：3.0Ω（开通）/1.5Ω（关断）

2. 散热系统要求

   - 冷却方式：强制水冷

   - 最小流量：25L/min

   - 推荐冷板：Lytron 6400系列

3. 保护电路设计

   - DESAT保护阈值：12V

   - 过压吸收：8μF薄膜电容

 六、机械特性

- 模块尺寸：140mm × 130mm × 38mm

- 安装扭矩：60Nm ±5%

- 重量：2.4kg

 七、订购信息

- 封装：PrimePACK™4

- 订货代码：FZ1600R33HE4BOSA1

- 最小起订量：5pcs

- 标准交期：18-22周

 八、认证信息

- 安全认证：UL 1557

- 环境认证：RoHS 3.0

- 工业标准：IEC 60747-9

 九、文档下载

[产品数据手册](https://www.infineon.com/dgdl/) |

[应用笔记AN2023-07](https://www.infineon.com/appnotes)

> 注意事项：

> 1. 需配合专用散热器使用

> 2. 建议工作结温≤125°C

> 3. 设计前请进行热仿真验证

如需更详细的技术支持，请联系英飞凌当地销售办事处。
