FZ1200R17HE4

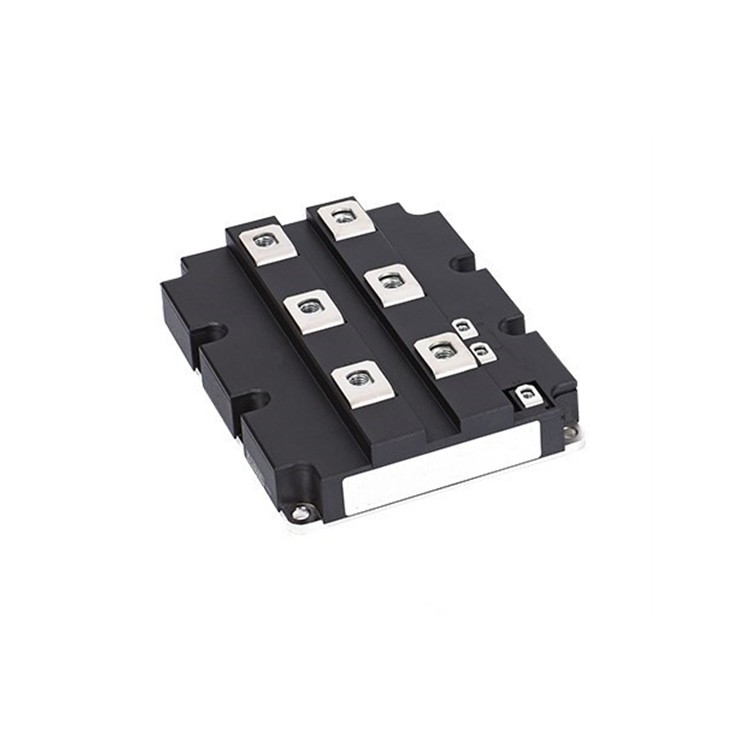

 Infineon FZ1200R17HE4 IGBT模块 技术详解

（1700V/1200A PrimePACK™3封装，工业超高压大功率旗舰）

---

 一、核心规格参数

| 参数               | 规格                          | 技术亮点                  |

|------------------------|-----------------------------------|-------------------------------|

| 型号               | FZ1200R17HE4                     | 英飞凌1700V平台电流密度标杆   |

| 电压/电流          | 1700V / 1200A (@25°C)            | 单模块支持2MW系统             |

| 封装类型           | PrimePACK™3（双面水冷）          | 杂散电感<15nH                |

| V_CE(sat)| 2.4V (@1200A, 25°C)              | 第六代TRENCHSTOP™ HV技术      |

| 开关损耗           | E_total=650mJ (@125°C) | 优化1-3kHz应用               |

| 热阻               | R_th(j-c)=0.055K/W      | 需强制液冷（ΔT<15K）         |

---

 二、五大技术突破

1. 高压芯片优化

   - 1700V耐压下实现2.4V导通压降（比前代低12%）

   - 采用 载流子存储技术，反向恢复电荷Q_rr降低30%

2. Dual Cool封装

   - 顶盖+基板同步冷却，散热能力提升40%

   - PressFIT HE压接技术（接触电阻<0.1mΩ，寿命10万次插拔）

3. 智能监测

   - 集成 NTC温度传感器（±2°C） + 电流感应端子

   - 支持Infineon XMC4800实时健康诊断

4. 工级可靠性

   - 通过MIL-STD-750G认证（抗震50G，防盐雾96h）

   - 工作温度：-40°C ~ +150°C（结温）

5. 兼容性设计

   - 安装孔位兼容标准PrimePACK™3散热器

   - 引脚布局匹配三菱CM1200HC-66H系列

---

 三、典型应用场景

| 应用领域        | 具体设备                     | 性能优势                  |

|---------------------|----------------------------------|-------------------------------|

| 智能电网        | 柔性直流换流阀（MMC拓扑）       | 模块直接串联无需均压          |

| 钢铁冶金        | 百万吨级热连轧机主传动          | 1200A连续输出不降额           |

| 船舶电力        | LNG船推进变频器                 | 通过DNV-GL认证               |

| 新能源制氢      | 10MW电解槽电源模块              | 效率>98%                     |

---

 四、系统设计关键要点

1. 驱动电路设计

   - 专用驱动IC：ConCEPT 2SC0435T2D0-17（集成光纤隔离）

   - 栅极电阻：

     - 开通：1.2Ω（di/dt≤3kA/μs）

     - 关断：0.6Ω（需米勒箝位至-5V）

2. 保护系统

   - 短路保护：

     - DESAT检测阈值：9V ±0.5V（响应<1μs）

     - 硬件备份关断时间：<5μs

   - 过压抑制：

     - 推荐SiC二极管：Wolfspeed CAB450M12HM3

     - Snubber电容：4μF薄膜电容（TDK B32678）

3. 散热方案

   | 参数          | 要求                      | 推荐方案                  |

   |-------------------|-------------------------------|-------------------------------|

   | 冷却方式          | 水冷（微通道）                | Lytron 6330系列冷板          |

   | 流量              | ≥12L/min                     | Parker LAHH系列泵组          |

   | 导热界面材料      | 相变材料（5W/mK）             | Honeywell PTM7800            |

---

 五、竞品对比（1700V/1200A级）

| 型号            | 品牌   | 关键差异                | 价格参考      |

|---------------------|------------|-----------------------------|-------------------|

| FZ1200R17HE4   | Infineon   | 双面冷却+智能监测           | ￥28,000-32,000  |

| CM1200HC-66H   | Mitsubishi | 硅凝胶抗震（成本+20%）      | ￥34,000-38,000  |

| HV1200G17      | 日立       | 超低电感设计（<10nH）       | ￥36,000-42,000  |

| 中车TG1200G17  | 中国中车   | 国产化方案（成本-30%）      | ￥20,000-24,000  |

---

 六、运维与可靠性管理

1. 安装规范

   - 螺栓扭矩：35Nm±1Nm（需数显扭矩扳手）

   - 表面处理：安装面镀镍（厚度≥5μm）

2. 状态监测

   - 实时监测：

     - 每周记录V_CE(sat)（增幅>8%预警）

     - 红外热成像（ΔT_j≤20K）

   - 年度维护：

     - 超声波检测DBC基板

     - 冷却系统酸洗钝化

3. 故障诊断树

   ```mermaid

   graph TD

   A[模块故障] --> B{电气故障}

   A --> C{机械故障}

   B --> B1[DESAT误触发] --> 检查栅极电阻

   B --> B2[V_CE异常] --> 测试芯片健康度

   C --> C1[冷板堵塞] --> 清洗冷却通道

   C --> C2[压接失效] --> 重新液压压接

   ```

---

 七、采购与替代策略

1. 供应链信息

   - 授权代理：Arrow/安富利（最小订单5pcs，交期20周）

   - 现货价格：2023Q4市场价￥30,000±10%

2. 替代方案

   - 升级选择：FZ1200R17HE5（2024年Q2发布，损耗降10%）

   - 降额使用：FZ1000R17HE4（需重新评估散热）

3. 成本优化

   - 年度协议（>30pcs）可获15%折扣

   - 选择工业级版本节省25%成本

---

 八、官方技术支持

- 数据手册：[Infineon FZ1200R17HE4 Datasheet](https://www.infineon.com/dgdl/Infineon-FZ1200R17HE4-DS-v02_01-EN.pdf)

- 设计工具：

  - 热仿真模型（ANSYS Icepak格式）

  - 母排设计向导（在线工具）

如需 定制化驱动方案 或 系统损耗报告，请提供：

1. 具体拓扑结构

2. 冷却系统参数

3. 目标寿命（年/运行小时）
