一、防雷引下线暗敷设应符合下列规定：

1、利用主筋作暗敷引下线时，每条引下线不得少于二根φ16mm主筋。现浇混凝土内敷设引下线不做防腐处理。具体焊接要求见前文所述。建筑物的金属构件（如钢柱等）可作为引下线，但所有金属部件之间均应连成电气通路。

2、引下线应沿建筑的外墙敷设，从接闪器到接地体，引下线的敷设路径，应尽可能短而直。根据建筑物的具体情况不可能直线引下时，也可以弯曲，但应注意弯曲开口处的距离不得等于或小于弯曲都线段实际长度的0.l倍。引下线也可以暗装，但截面应加大一级，暗装时还应注意墙内其它金属构件的距离。

3、引下线的固定支点间距离不应大于2m，敷设引下线时应保持一定松紧度。引下线应躲开建筑物的出入口和行人较易接触到的地点，以免发生危险。在易受机械损坏的地方、地上约1.7m至地下0.3m的一段地线应加保护措施。

二、防雷引下线暗敷设做法：

1、首先将所需扁钢（或圆钢）用手锤（或钢筋扳子）进行调直或种直。将已调整垂直度的引下线运到安装地点，按设计要求随建筑物引上，挂好。

2、及时将引下线的下端与接地体焊接好，或与断接卡子连接好。随看建筑物的逐步增高，将引下线敷设于建筑物内至屋顶为止。如需接头则应进行焊接，焊接后应敲掉药皮并刷防锈漆（现浇混凝土除外），并请有关人员进行隐检验收，做好记录。

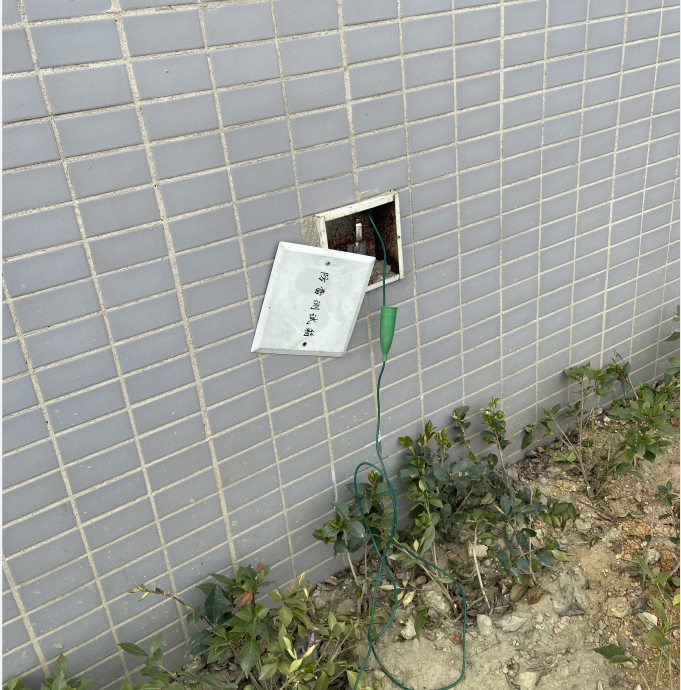

3、利用主筋（直径不少于16）作引下线时，按设计要求找出全部主筋位置，用油漆作好标记，距室外地坪0.5m处焊好测试点，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，搭接长度不应小于100mm，做完后请有关人员进行隐检，做好隐检记录。

三、避雷网安装：

1、避雷线应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物应一致，平直度每2m检查段允许偏差3/ 1000。但全长不得超过10mm。

2、避雷线弯曲处不得小于90°，弯曲半径不得小于圆钢直径的10倍。避雷线如用扁钢，截面不得小于48mm；如为圆钢直径不得小于8mm。

四、避雷线安装

1、避雷线如为扁钢，可放在平板上用手锤调直；如为圆钢，可将圆钢放开一端固定在牢固地锚的夹具上，另一端固定在绞磨（或倒链）的夹具上，进行冷拉调直。

2、将调直的避雷线运到安装地点。将避雷线用大绳提升到顶部、顺直，敷设、卡固、焊接连成一体，同引下线焊好、焊接处的药皮应敲掉，进行局部调直后刷防锈漆及铅油（或银粉）。
