⊙产品概述

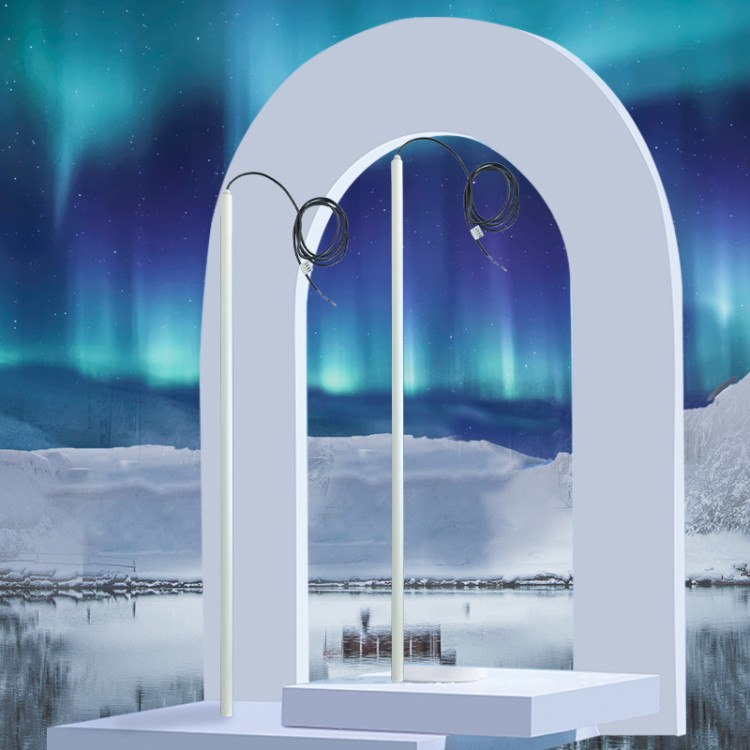

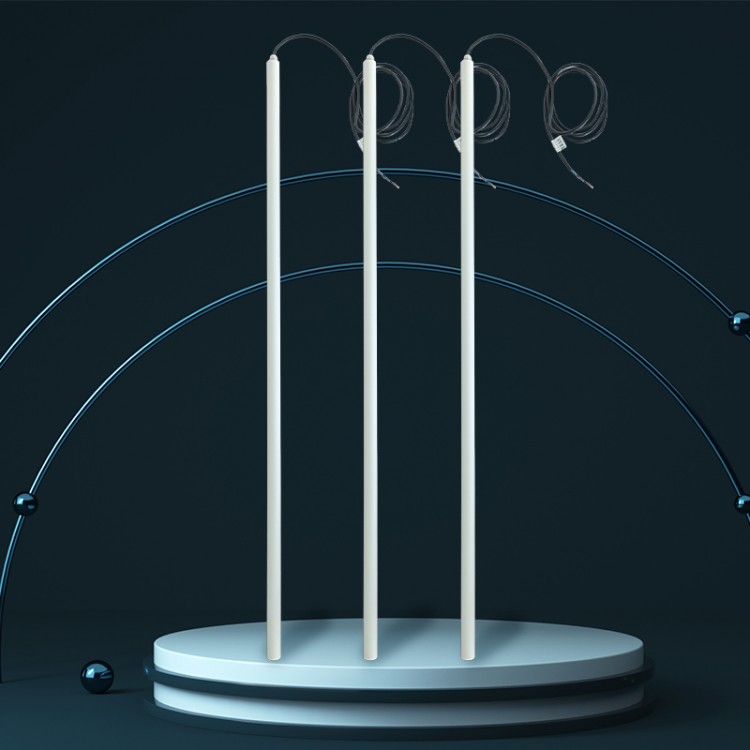

冻土传感器，也称冻土检测仪。外型轻便，便于携带和连接。由电源模块、温度传感模块、零飘及温度补偿模块、数据处理模块等组成。传感器内置信号采样及放大、漂零及温度补偿功能，用户接口简洁、方便。用于正确分辨土壤冻结状态，能准确测量出土壤的温度变化值，可以连续测量土壤的冻结深度及其生消变化，具有测量准确，实用性强等特点，相比于传统灌水式的冻土器，更有利于推广和应用。

1、功能特点

◆实时土壤温度监测功能

◆耐腐蚀，适于各类介质的温度测量

◆性价比高，可测量不同深度的温度

◆性能稳定，测量精度高

◆输出信号与温度有较好的线性关系

2、适用范围

广泛应用于气象观测、土壤研究、路基监测、冻土研究、自动化冻土观测等领域。

3、工作、存储条件

工作温度：-40～85°C       工作湿度：0～100%RH

储存温度：-40～125°C      储存湿度：＜80%（无凝结）

⊙工作原理

传感器带有10个测温点，能够采集10个温度数值。其中测温点1对应上端，可以看做是位置的原点。此点可安装于地表位置，也可埋设在更深的位置。温度2,3,4……为其依次10cm间隔向下的各个测温点。传感器通过分析测温点1~10的数据，得到冻土层界面的位置。传感器输出的冻土深度，其数值的分辨率并非物理上的10个测温点所在的10cm，而是可以细分到到1mm。

计算公式：冻土深度mm = 传感器输出的冻土深度数据(000B寄存器数据) + 测温点1的安装深度mm。

⊙技术参数

供电电压：5～12V

测量量程：0～90cm

测量精度：±6mm

分 辨 率：1mm

密封材料：环氧树脂

电缆长度：2米 (标配)

信号输出：RS485型：MODBUS-RTU协议

防护等级：IP68

响应时间：2s

⊙尺寸、重量

外型尺寸：L1100mm*φ25mm
