球磨机电机巴氏合金轴瓦

球磨机电机巴氏合金轴瓦

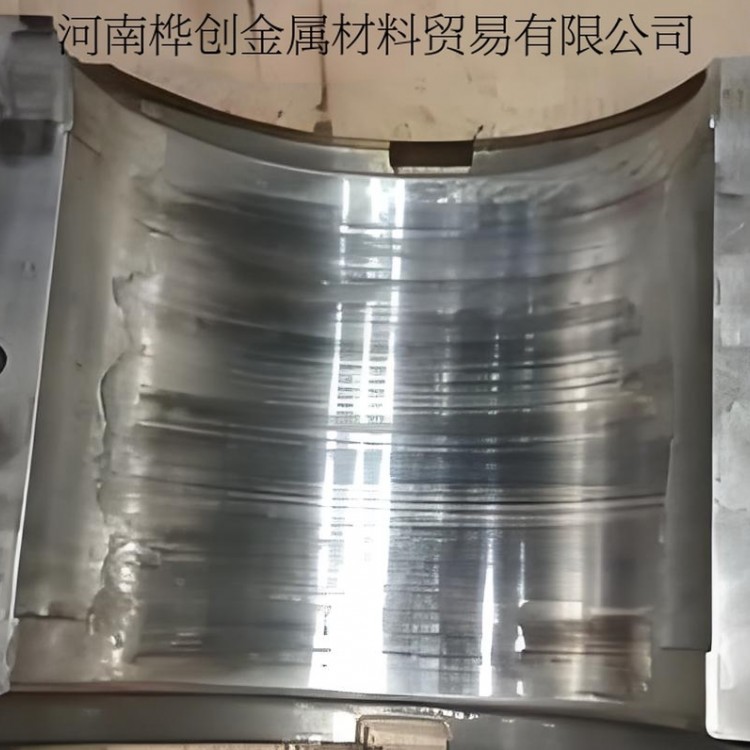

对于长期处于润滑油工况中的轴瓦，油分子已渗入机体，在焊接修复时，这些渗油的表面层阻碍金属间的熔合，故应做认真清理。应对已损坏的轴瓦做认真检查，确定焊接修复部位，在彻底清除轴瓦上的未熔化却已过热的部位之后，使用金属清洗剂对其表面氧化膜和油污做认真清洗。再用刮刀将要修复部位的破损层刮去，在此基础上再刮去0.2～0.5mm 深（或刮至轴瓦铸铁层），轴瓦表面处理之后，要将它预热至150～180℃，然后放置在电炉或烘炉上，保持温度以减缓其在焊接修复时的冷却速度，这时要注意防止已处理过的轴瓦表面再污染，巴氏合金的熔点较低，底层钎接时，钎接温度不宜过高，否则非钎接部位的巴氏合金会产生过热或熔化。为确保焊道内不残留气孔和夹渣，每层焊道完成后，要进行重熔。并使用紫铜丝搅动熔池，以促进气孔和夹渣上浮。重熔时，焊炬和焊丝摆动方法以及速度与焊接时相同。巴氏合金易氧化，为保证焊接质量，每层焊道及重熔完成后，都要涂刷氯化锌溶液，并刷除焊道表面的氧化物和浮渣。当堆焊层的厚度过厚时，可采用多层焊，堆焊表面要比轴瓦原始表面略高。堆焊过程中应注意，在焊道与原始表面交界处不要产生咬边和未熔合等缺陷，表面检查，没有气孔、夹渣和未熔合为合格。采用刮削方法恢复其原始尺寸，并使用假轴检查刮削的效果。

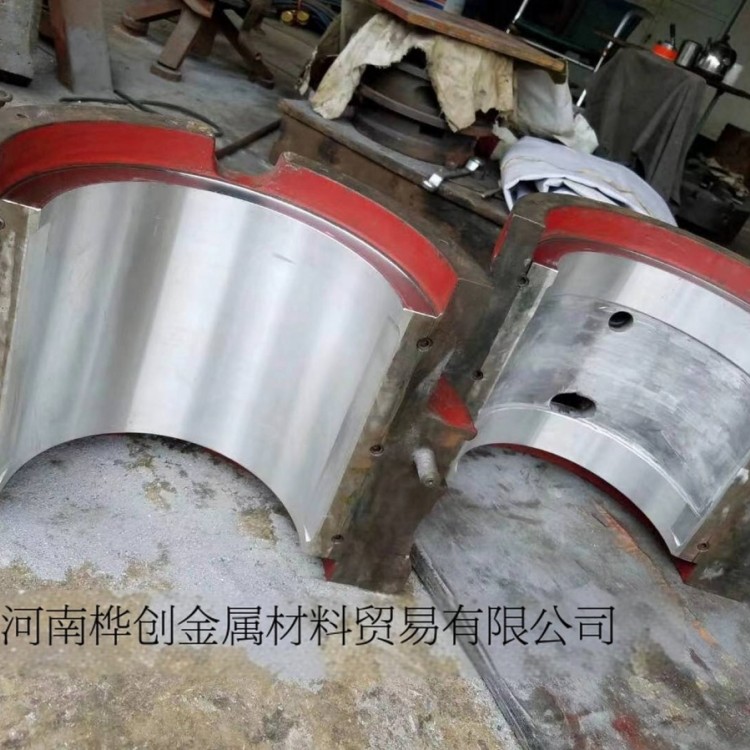

不管采用哪种方法修复的轴瓦，安装时都必须达到以下要求：

（1）轴承合金与瓦的铸合应严密、牢固，不得有脱壳、裂纹、气孔等缺陷。

（2）对需要刮研的球面瓦，应检查球面瓦与所配中空轴轴颈的接触情况。要求全瓦接触区形成连续均匀分布的接触带，按图纸要求检查侧隙;

生产各种合金轴瓦、工矿配件、矿山设备制造、销售的专业厂家，是国内同行业中专业化生产，生产能力及规模较大、技术能力较强的企业。产品质量可靠，售后服务体系完善。产品严格按照国家标准生产，产品质量保证，深受用户信赖。
