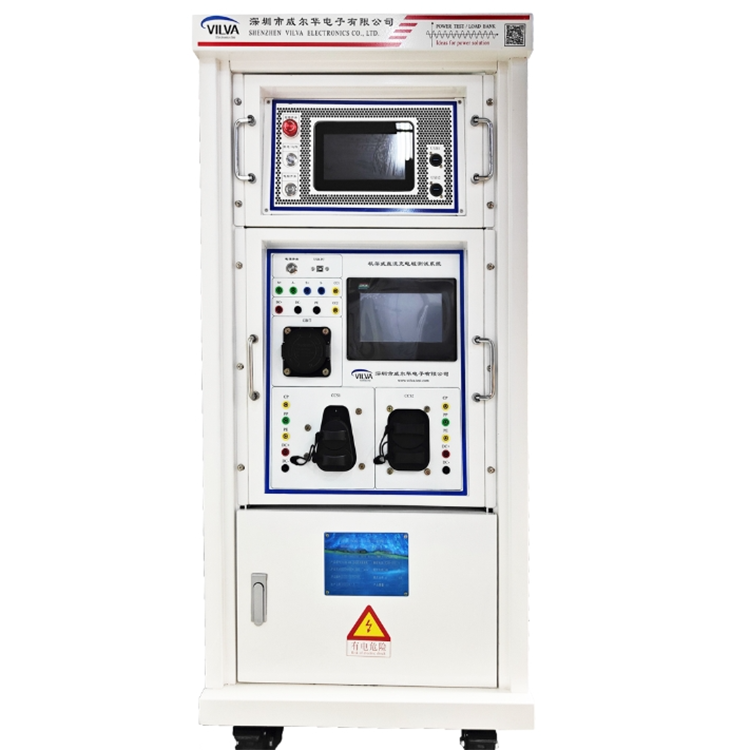

VILVA-EVT直流充电桩测试回馈老化系统

产品规格：VILVA-EVT直流充电桩测试回馈老化系统

产品简述：VILVA-EVT直流充电桩测试回馈老化系统，具有国标互操作性规范测试、通讯协议一致性测试功能。主要应用于直流充电桩满载检测需要，是生产车间老化必备产品。

一、产品概述

VILVA-EVT直流充电桩测试回馈老化系统，具有国标互操作性规范测试、通讯协议一致性测试功能。主要应用于直流充电桩满载检测需要，是生产车间老化必备产品。国标满足：《GB/T 34657.1-2017电动汽车传导充电互操作性测试规范第1部分供电设备》测试项目要求；《GB/T 34658-2017电动汽车非车载传导式充电机与电池管理系统之间的通讯协议一致性测试》测试项目要求；内置模拟车辆BMS软件《GB/T 27930-2015电动汽车非车载传导式充电机与电池管理系统之间的通讯协议》兼容GB/T 27930-2011版本规定要求；欧美标通讯协议：充电通讯满足ISO 15118及DIN 70121标准要求；电力传输满足IEC 61851标准要求；车辆插座符合IEC 62196标准要求；日标协议满足CHAdeMO 1.2&2.0标准要求；车辆插座符合IEC 62196标准要求。

二、产品特点

充电机CHM、CRM、CTS、CML、CRO、CCS、CST、CSD、CEM等报文状态实时显示；

车辆端报文内容和报文周期全部可设置，可模拟汽车各种报文情况；

上位机使用USB接口直接控制，与485和232相比免去了接线和转接头的繁琐；

通讯过程中实时的报文输出并翻译，且具有实时保存功能。相当于拥有CAN盒子的功能，方便各类相关人员的直接使用和故障分析；

各类报文的平均周期，发送次数，大周期，小周期统计。报文甘特波形图输出，对充电桩的故障分析更直观；

对充电桩的通信一致性测试，并具有输出分析报告的功能；

带有电池电压模拟，可模拟电池正接，反接，不接测试；

内置 K5、K6 开关状态模拟功能，多档位的R4电阻设置，可测试临界拔枪状态，完全拔枪状态，电阻调整范围 295Ω~2550Ω；

绝缘模块：可满足对充电机绝缘和反接测试、不接测试，测试电压接入范围0～1000V，绝缘电阻调整范围22.9kΩ~300kΩ；

具有1级电能表，实时显示充电桩输出电压，电流，功率，统计充电电量，并可将数据同步至BCS报文里面；

SOC自动增加，可设置充电时长从而到达自动老化测试功能；

互操作性部分测试，绝缘故障测试，拔枪测试，电池反接，不接等测试；

具有桩端信号电压，电流，CC1，辅助电源，异常同步信号等引出端子，可接入其他测试仪器对桩端信号测试及测试查验；

内部集成电池电压模拟器，电压范围 0-1000V，用于充电桩启动时序测试（可选）；

充电桩插座：国标、欧标、美标、日标（可选）；

节能环保：全负载范围高效率运行和超低待机功耗，有效降低能量损耗，实现节能环保；

节能回馈：接收负载能量；可回馈至电网，高转换效率90%以上；

回馈负载功能设置：电流、功率、时间可编辑；跃进、渐变、保持、循环可设置；

冷却方式：强制风冷。

选配计量检定功能：LAN、RS232、WIFI 等多种通讯方式，内置WIFI热点，远程无线终端。0.05 级检定试验项目：工作误差、示值误差、付费金额误差、时钟示值误差，可完成JJG 1149-2018的0.05级计量检定测试功能；

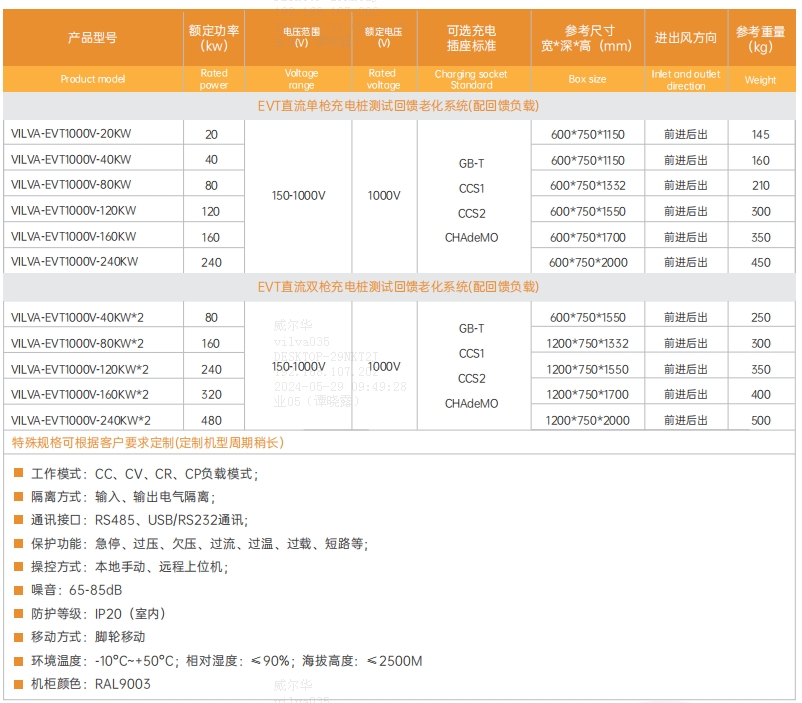

三、产品参数
