海克斯康HEXAGON X-METRO桥式三坐标测量机

海克斯康 X-METRO 桥式三坐标测量机的良好的品质与高性价比，助力精密制造、汽车制造、 电子设备等中小企业以质取胜、步步智胜！

海克斯康 X-METRO 桥式三坐标测量机集多功能、高效能与成本效益于一身，为您的产品尺寸检测带来前所未有的便利与信心。从产品设计之初到后端质量认可，X-METRO 测量机都以其超高的性能，全程陪伴您的产品生命周期。它适用于各种形状和尺寸的工件，可以匹配不同行业的多样化检测需求，确保您的生产流程始终高效、精准。

200 年技术沉淀 - 更具性价比的高端技术

X-METRO 桥式三坐标测量机，引入了海克斯康明星产品的经典设计，如全铝框架、精密三角横梁和整体燕尾式导轨等， 在设计过程中广泛运用计算机辅助设计中的有限元分析原理和模块化设计原理，提高了整机空间结构的稳定性，降低了结构微形变、振动以及温度梯度变化对测量性能的影响。闭环式分布空气轴承设计优化了测量机各轴的机械运动 , 因此，整机系统在测量过程中表现出特别高的重复性和系统长期的稳定性。

2 大测量系统 - 无惧中小企业各种方位计量场景

X-METRO 桥式三坐标测量机，可配备触发式或扫描式传感器和附件，提供灵活的测量方式和丰富探测能力，充分支持各种计量场景。

扫描式测量系统

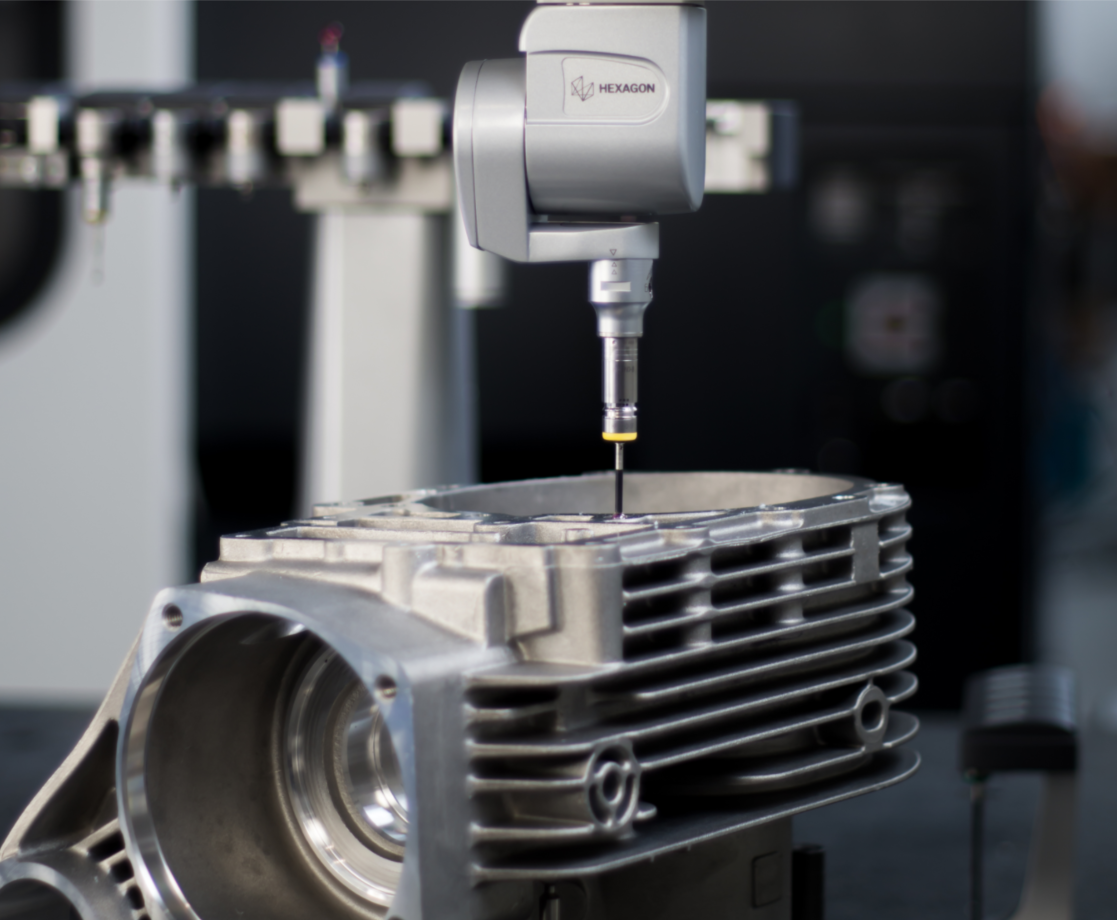

HP-S-X1S 测头系统是高速、高精度的可分度三维扫描模拟测头。 它同时兼容触发和扫描功能，支持所有标准的探测模式：单点测量、自定心测量和连续高速扫描测量，可完成各种复杂的测量任务，包括复杂轮廓和外形的扫描。由于采用触发方式进行校验，因而校验所需的时间很短。HP-S-X1S 具备紧凑的结构，直径仅 30mm, 可无限接近待测工件，并可深入工件内部进行测量，允许探针总长度范围竖直方向在20-115mm，水平方向0-20mm之间。

接触式测量系统

HP-TMe 触发式传感器具备 5 方向测量能力，可以可靠地记录单个测量点，并保障测量精度和重复性，可兼容长度0.3mm~60mm直径的测针。

HP-TMe 由探测体和可拆卸的测头模块组成，在测量过程中无需重复校验即可快速实现测头模块的手动或自动更换。

HP-THDe 触发式传感器应用创新型光学机械设计， 可提供高重复精度的 3D 测量，能够实现 X、Y 和 Z 方向的 6D 测量。HP-THDe 适用于公差严格、高效率触发的测量需求。同时适用于长测针的应用需求，可携带长达 100mm 的测针。采用自适应触发方式，可以由测量软件和控制系统控制。当加载一个新的测针时，自适应触发器会自动调整参数，确保始终保持测量性能。

多样化场景应用

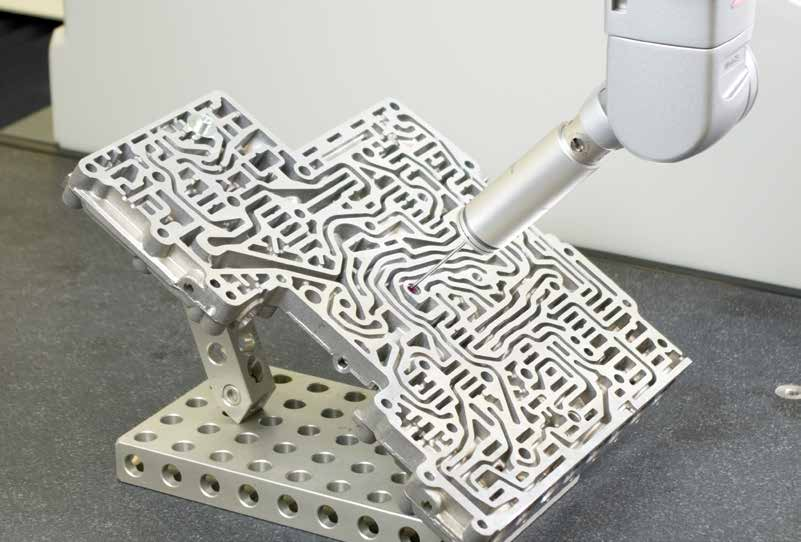

X-METRO 三坐标测量机因其高精度和可靠性，被广泛应用于机械制造、汽车、航空航天、电子设备、模具制作等多个行业。该设备能够对工件的尺寸、形状以及形位公差进行准确检测，确保零件的质量控制、外形测量和过程控制等关键任务的高效完成，从而提升产品的整体质量和生产效率。

10 万 + 测量软件用户的选择 - 直观助力精准数字化

作为世界TOP的测量软件，PC-DMIS 凭借多年来全球各行业测量应用的经验累积和对技术创新的不懈追求，被广泛应用于各种尺寸、形状和位置的几何量测量领域。同时，PC-DMIS 以其友好的用户界面、全方面涵盖国际通用标准的专业评价能力，为广大用户提供权威的测量结果及实用、便捷的操作性能。

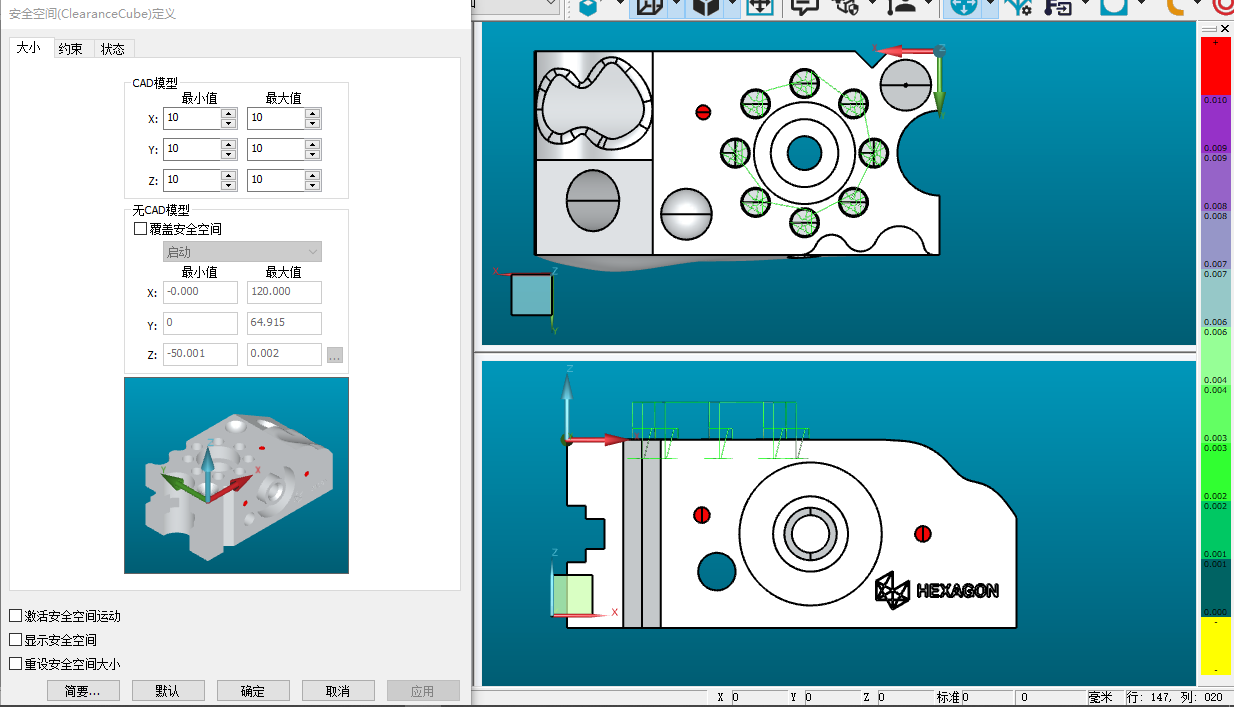

PC-DMIS PREMIUM 将 CAD 与测量技术联合到一起，为直观、高效计量提供了解决方案。完善的三维 CAD 模拟功能，可同步导入测量机、工件、夹具的数字化 CAD 模型，便于进行脱机编程及直观形象的模拟实际检测过程；

可 识 别 VDAFS、IGES、DXF、DWG、STEP、XYZIJK、STL 和 DES 格式的 CAD 文件； 未知工件表面数据点云的采集，支持逆向工程。

丰富强大的 CAD 应用功能：可同时导入多个 CAD 图形，建立相应的图层，按需检测所需尺寸； 可实现基于 CAD 模型零件测量前的路径模拟和碰撞检测；任意选用曲线、曲面两种模式的 CAD 特征读取方式，灵活掌控任意复杂特征的测点分布，实现高效精准的“即点即测”

技术特点

01 全硬质合金铝机械框架

合金铝密度小，在保证精度的情况下有助于提高测量机的动态性能，从而提高测量效率。全铝框架易于实现材料的一致性，能够在温度变化时，保证各部分的变形一致，加上海克斯康先进的温度补偿技术，使得精度更加准确可靠。

02 柔性气动平衡

独特的气动平衡技术，采用柔性悬挂系统，避免了轴向运动和传动系统之间的干涉问题，提高了测量机的精度和长期稳定性。

03 高分辨率光栅系统

金属镀金光栅热膨胀系数经过PTB官方认证，与大多数被测工件材质保持一致，具有很强的抗干扰能力和抗磨损功能。一端刚性连接，一端弹性连接，保证在温度环境变化情况下的线性变化。系统分辨率可达到0.005μm

04 精密三角梁桥架设计

具有合适的结构刚性比，以提供更高的精度、长期的稳定性和更高的动态性能。三角形的结构稳固，较传统设计刚性提高25%，X向导轨重心降低50%，运行速度更快、占地更小、热稳定性更好。

05 开敞的测量空间

采用导轨与台面平齐的设计，使得工件的安放更加容易，允许从各个方向无阻碍地进行测量工作，同时为操作者提供了良好的视野。

06 一体式花岗岩平台

坚实稳固的花岗石工作台减少了振动并为活动桥的运动提供支撑。选料的过程经国际业机构按照严格的质量标准进行认证。

07 闭环式分布空气轴承设计

空气轴承在精密加工的燕尾导轨上，仅采用三面环抱即可实现自由度闭环，降低了气浮块维护的工作量，并保证整机的重复性和稳定性。预载荷空气轴承可在测量机的整个行程之内确保精密的引导。

08 整体燕尾导轨

精密加工的整体燕尾导轨，三面闭环，提供了业内稳固的结构，­导轨直接加工于平台上，与平台一体，避免了分体式胶结导致的结构变形。结构简单紧凑，在同样的重量和尺寸下结构更稳固，刚性、可维护性更好。

产品参数
