蒸汽消声器

蒸汽排气消音器

一、蒸汽排气消音器用途及产品特点：

  蒸汽排放等有关热力设备的蒸汽排放所发出的噪声，远远超过了我国所颁布的《工业企业噪声卫生标准》规定的数值。为此，本厂蒸汽排气消音器系列产品，主要使用与发电、化工、冶金、纺织等工业部门中的锅炉及汽轮机等热力设备蒸汽排放的有效消声。本系列蒸汽排气消音器是根据抗、喷、阻复合消声原理所研制，具有消声量大、体积小、重量轻及安装方便的优点。根据用途的不同如下几种形式：
1、锅炉点火排汽消音器（TB）型
  为抑制高压汽流排放噪声，当前世界上已具有多种形式的的消音器，其原理大多采用多级节流降压，由于其结构复杂、重量大、难以解体检修，因而限制了其应用范围。本结构的消音器克服了上述缺点。
本型蒸汽排汽消音器系综合了合理的消声原理所设计。高压蒸汽在排汽消音器内经一次控流后进入降压体经大容积扩压后，从而形成低压蒸汽后喷出，在此过程中，汽流内能部分转化成某种频率的声能，其噪声虽然功率大为削弱，但往往会因排汽偏离设计值等诸原因，使噪声仍然高于标准值。为此，在降压体外设计了一只双层结构的阻声罩，它系根据降压体所发出的剩余噪声的频谱特性所是设计，用以有效地吸收剩余噪声。当用户按要求安装后，总消声量要达36～50分贝。
2、蒸汽安全阀消音器（TA型）
  重所周知，对于锅炉等热力装置的安全阀，其排汽即应避免过大的噪声，更应让汽流顺利排出，为此，以往常见的多级节流及小孔喷注的消声手段应不宜采用，这种限制历来是安全阀排气消音器的设计难点，也是安全阀排气消音器消声效果差的原因。安全阀的消音器同样采用了抗、喷、阻的消声原理，其中以大孔扩容代替了直径较小的控流孔，在结构上更强化了抗、喷、阻消声机理，达到了理想的消声效果。
3、低压蒸汽消音器（TD型）
  各工矿企业使用着大量1.6MPa及以下的低压锅炉，在电站热力系统中也有着大量的低压热力装置，如背压式汽轮机、除氧器、辅助气器、汽轮油泵、锅炉连续排污、定期排污膨胀器等。上述设备的排汽管要求配置结构轻便、安装更方便的消音器。本厂针对不同的消声对象，设计有除氧器系列、背压式汽轮几系列及其它系列产品，可满足用户的要求。
  上述蒸汽排汽消音器其消声效果能满足《工业企业噪声卫生标准》的要求，已在国内获得了广泛的应用。

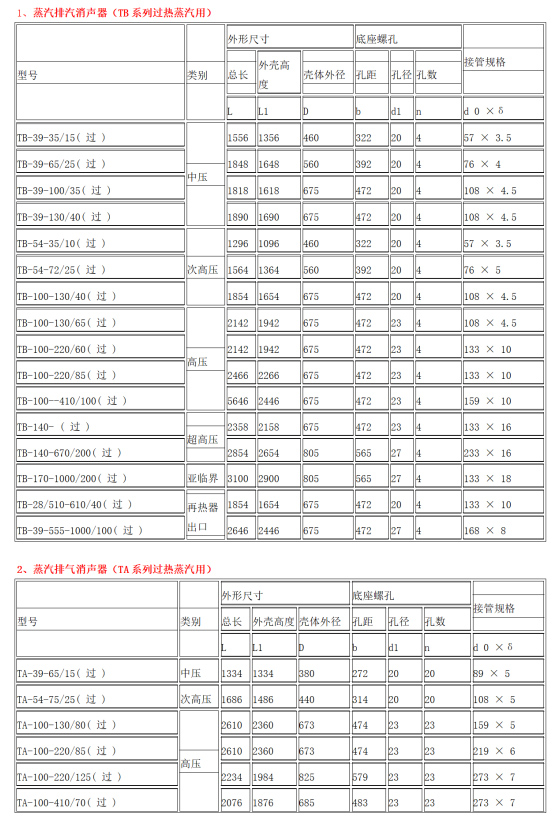

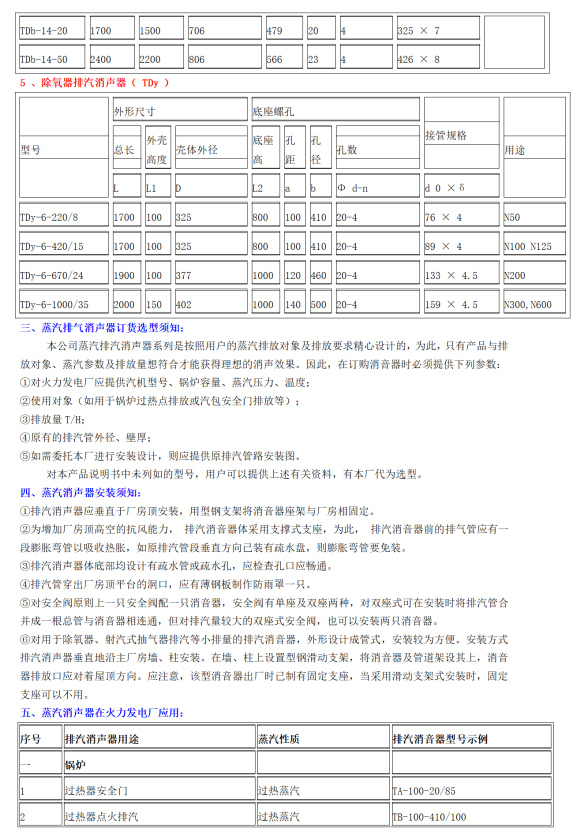

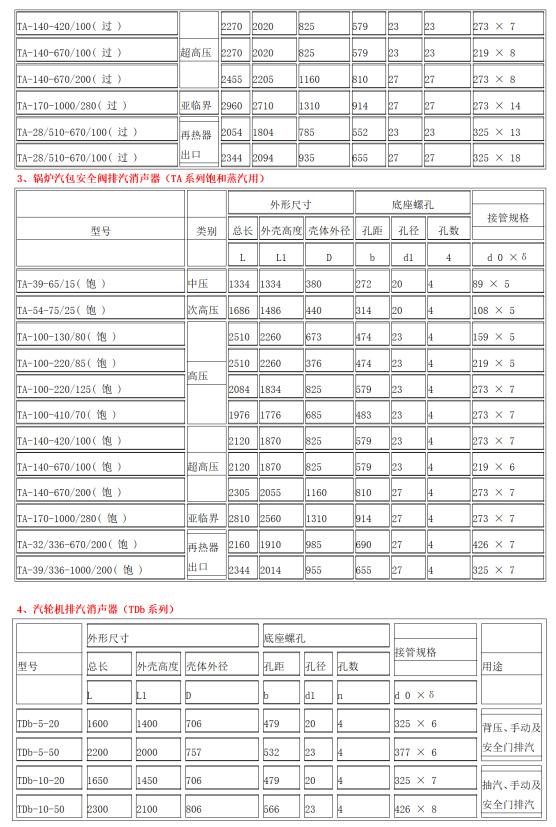

二、蒸汽排气消音器产品系列及外形尺寸
