电捕焦油器

工业电捕焦油器除尘系统的布置

（1）就地除尘

就是把工业电捕焦油器直接安放在生产设备附件，就地捕集和回收粉尘，只设较短的除尘管道。如直接坐落在风送料仓上的除尘机组和目前应用多的小型除尘机组。这种除尘系统布置紧凑、简单、维护管理方便。

（2）分散除尘

当车间内吸尘点比较分散时，可对各吸尘点进行适当的组合，根据输送气体的性质及工作班次，把几个吸尘点合成一个系统。分散式除尘系统的除尘器和风机应尽量靠近吸尘点。这种系统风管较短，布置简单，系统压力容易平衡。由于除尘器分散布置，工业电捕焦油器回收粉尘的处理比较麻烦，这种系统目前应用多。

（3）集中除尘

集中除尘适用于吸尘点比较集中，有条件采用大型除尘设施的车间。它可以把吸尘点全部集中于一个除尘系统，或者把几个除尘系统的工业电捕焦油器集中布置在一起。由于除尘器集中维护管理，回收粉尘可以实现自动化。但是这种系统管道距离长、复杂，压力平衡困难，初投资大。

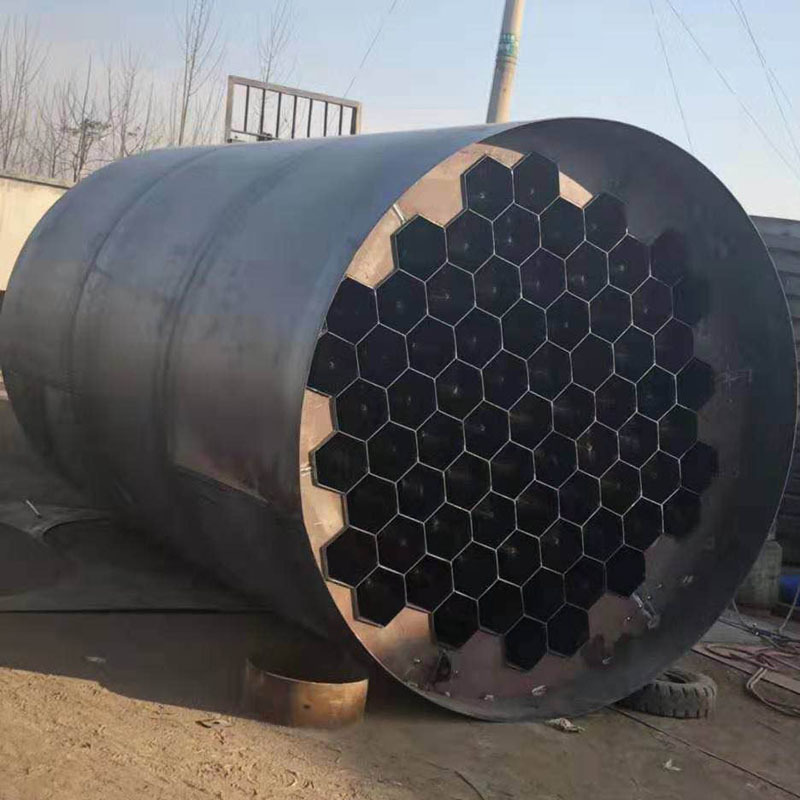

电捕焦油器。其负极为圆形导线，称为电晕极；正极为圆管，称为沉淀极(接地)。到达沉淀极和电晕极的焦油雾滴，借重力作用往下流动，汇集后排出器外。当从下部进入的煤气通过正负电极组成的高压直流电场时，焦油雾滴荷电，移向沉淀极，并下行至器底排出，煤气从上部排出。

捕集机理

1、更换熔丝时，应使熔断电流与该回路的电流相匹配。

2、断开电源，检查控制柜的机架是否有的接地，并使接地电阻不大于4Ω。

3、控制柜上有不同性质的电压（直流110V;交流单相220V;三相交流），在维修保养时分清电路，防止发生短路事故。

4、控制柜上的全部电器开关，应动作灵活，无显著噪声，连接线结头和接线柱应无松动现象，动触头连接线结头处钢丝应无断裂现象。

5、用软刷或吹风清楚屏板插件和全部电磁开关零件的积尘，并检查控制柜内电器开关触头的状态，接触情况，线圈外表的绝缘以及机械部件的动作是否。
