2013型龙门铣床

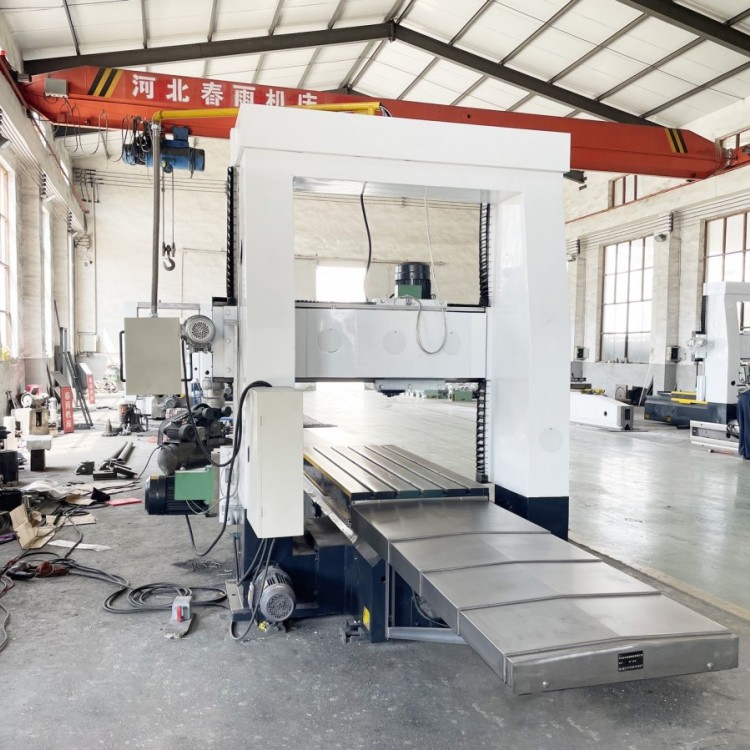

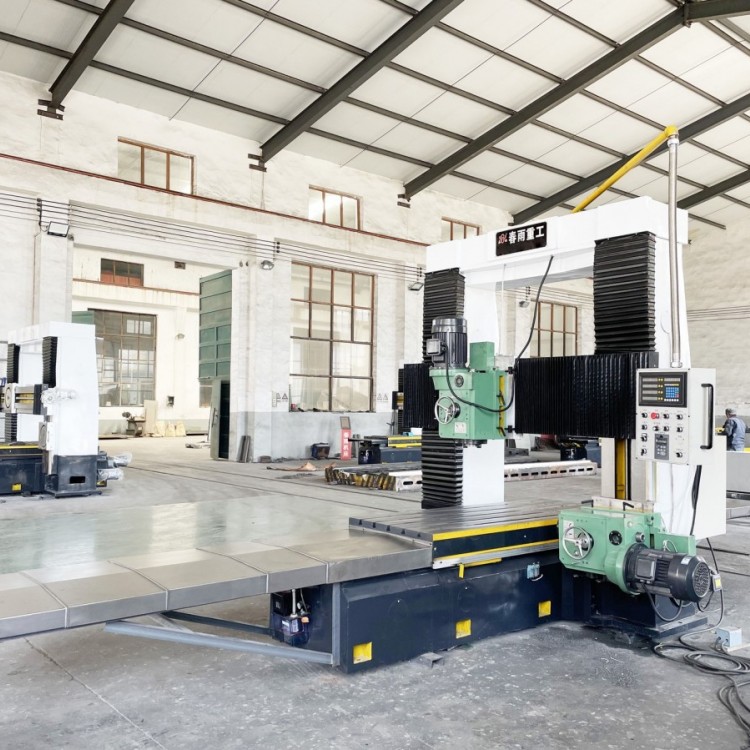

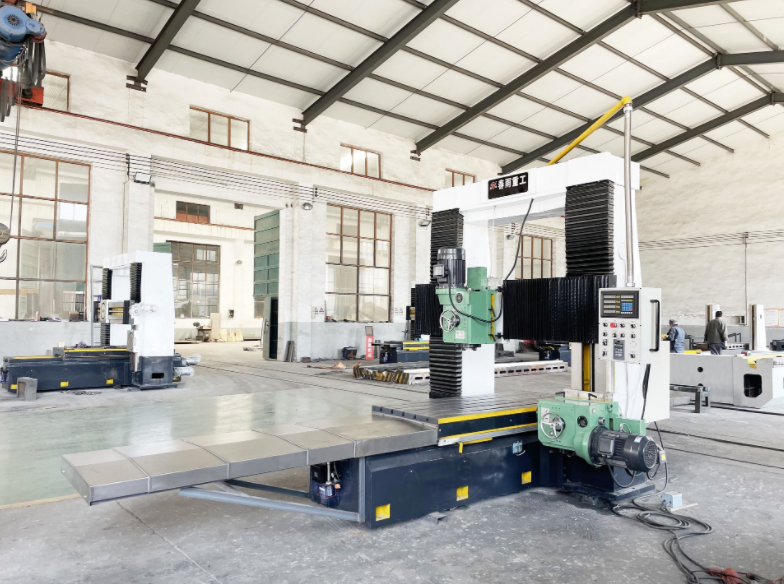

本机床采用龙门式布局，由双立柱、横梁及床身组成封闭性框架结构，工作台沿床身导轨作纵向运动，床身采用一V一平导轨。横梁采用一个巨型导轨及一个燕尾导轨，其上有一个立铣滑板，可沿横梁作横向运动。工作台纵向运动(X轴)由T型丝杠传动，其传动平稳、扭矩大，丝杠由减速机传动，采用无级变速控制其速度来满足不同程度的加工要求。立铣滑板上安装了一个5.5千瓦铣头，滑板沿横梁导轨由T型丝杠传动。丝杠连接蜗轮箱由变配电机连接。右立柱导轨上装有一个侧铣滑板，滑板上面安装一个5.5千瓦镗铣头，滑板沿导轨上下移动，侧铣滑板由滚珠丝杠传动，立柱底部装有蜗轮箱，由电机传动蜗轮箱传动丝杠。

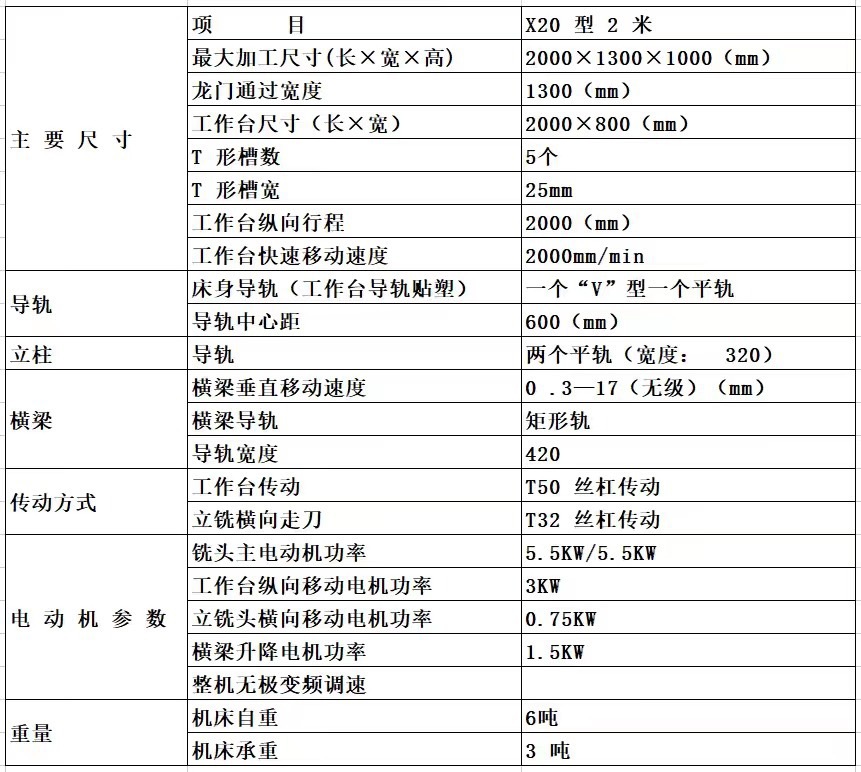

机床主要结构特点和性能

机床床身落地，两立柱联接床身与连接梁组成一个龙门框架，横梁安装在两立柱导轨面。机床床身，工作台，立柱，横梁，均为铸铁铸造而成，机床横梁导轨配有风琴式防护罩。
