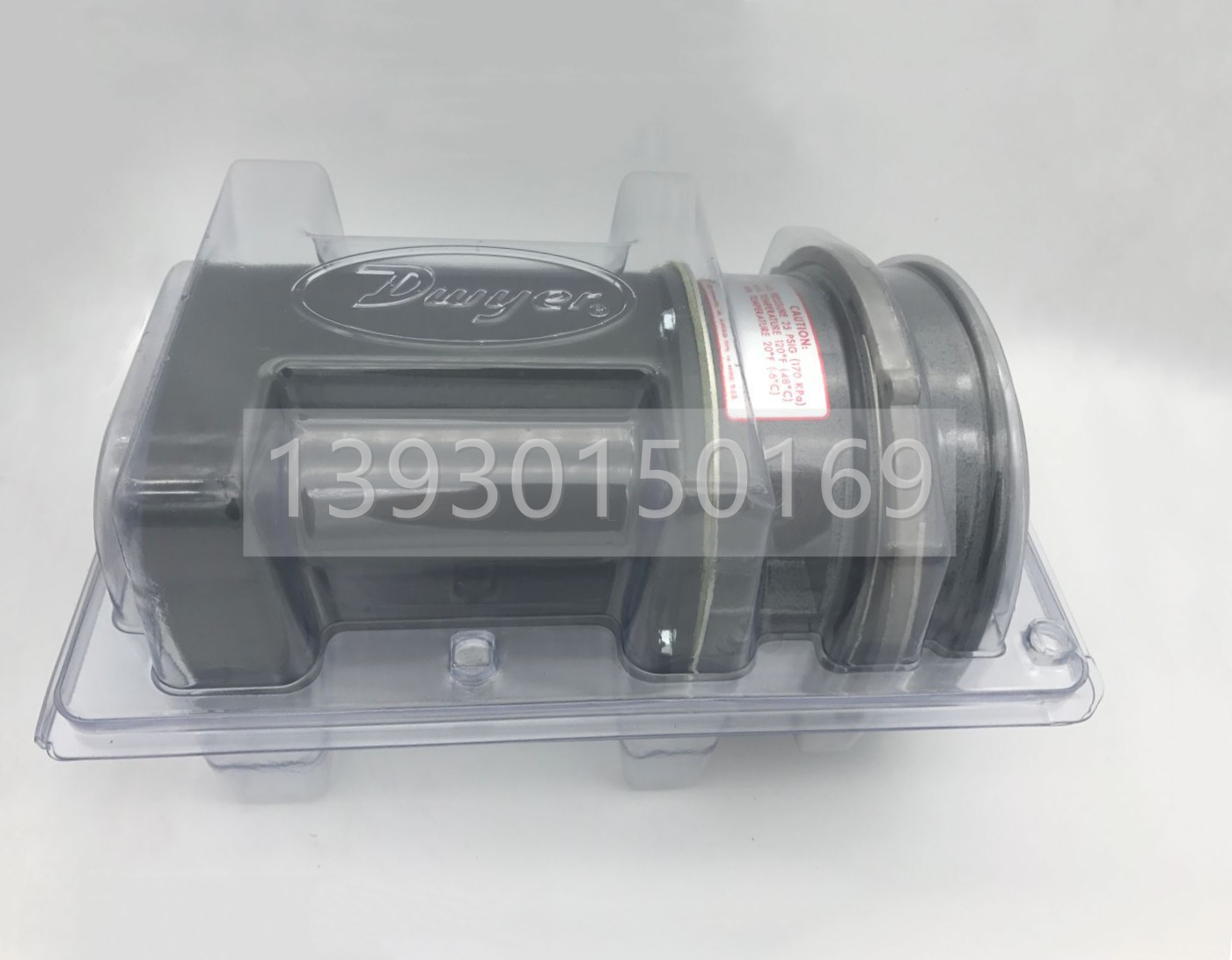

德威尔A3000-60PA A3060 3320差压开关/表

A3000系列 Photohelic 压力开关/表三合一指示表，高/低限控制

Photohelic开关/表均是结合多功能、高重复压力开关和精密的并经时间验证的Magnehelic设计的差压表为一体。Photohelic可以测量和控制空气和兼容气体的正压、负压和差压。标准型额定压力25psig(1.7bar)，可选压力范围35psig（2.4bar）或80psig（5.5bar）。36000S型只可测量单正压并可达到6000psig(413bar)，其额定值为9000psig(620bar)。
两个光电晶体管驱动的DPDT继电器，用于低/高限控制。通过面板的旋钮使设置点指示器易于调节控制。单个设定点死区仅为一个指针宽度-小于满量程的1%。设定点可互锁以提供不同死区-用于控制风扇、阻尼器等。仪表的读数是连续的，不受开关动作影响，即使在掉电情况下，也可读数。量程从0-.25" (0-6 mm) w.c. 到 30 psi (21 bar)；单正压到6000 psig (413bar)。

PHOTOHELIC传感--工作原理

典型的应用场合，这些Dwyer开关/表在高、低压设置点之间进行控制。当压力变化达到高极或低限设
定点的压力时，限制光耦的红外灯螺旋驱动快门熄灭。光耦信号经过放大去驱动DPDT继电器产生
开关动作。 死区为满刻度的1%或更小--足够保证的无振动工作。

继电-变压器的特点
塑料外壳保护了所有的电器元件。固态集成电路被装配在环氧树脂玻璃电路板和自动熄灭终端板上。（仅对于A3000系列）

应用--PHOTOHELIC 开关/表

压力开关/表为您提供压力指示和高/低限开关控制。对于OEM和现场应用，Photohelic开关/表被用于空调系统、洁净室、液压和气动控制系统、材料处理设备，报警和控制废气排放系统，控制气体结构的压力和血流监测和呼吸检测。

规格

表规格
介质：空气和不易燃的，兼容的气体
精度：70℉（21.1℃）时满量程为±2%;(A3000-0满量程时±3%).(A3000-00满量程时±4%)
额定压力：-20″Hg到 25 psig(-0.677bar到1.72 bar); MP中压可选:35 psig(2.41 bar);HP 高压可选:80
psig(5.52 bar). 36003S-36010S:150psig(10.34bar);36020S和更高的:1.2倍满刻度压力
温度范围： 20-120℉（-6.67-48.9℃）,低温可选
压力连接： 1/8"FNPT阴螺纹
尺寸：4英寸（101.6mm）直径表盘, 5" (127 mm) O.D. x 8-1/4" (209.55 mm)
重量： 4磅 (1.81 KG)

开关规格
开关类型：每个触点有2个C形继电器(DPDT)
可重复性：满量程时±1%
电力额定值：10A@28VDC,10A@120,240VAC
电气连接：螺丝接线端，仅能使用铜接头167°F (75°C)
电源要求：120 VAC, 50/60 Hz; 240 VAC & 24 VAC 电源可选
安装方位：垂直安装,其它方位咨询工厂
设定点调节：调节扭在面板
机构认证：UL, CSA, CE.


标准型号：

使用两个光电晶体管和两个DPDT继电器用于高/低报警或限制控制。当表的指针移到设定点的左边时，继电器的电流被切断；当表的指针移到设定点的右边时，继电器将接通电源。对停电或无压提供了自动防故障保护。

选项

单接点—右设定点，用于压力的升高或下降动作。
OEM型—相对其它型号，可选择更少的继电器和变压器元件和外壳，但包括红外二极管、光电晶体管、遮光器和设定指针，适用于单/双触点。
远程安装继电器—继电器包离仪表可以远程安装，标准长度是5英尺，可订购其它您所需的电缆长度。
增强型旋钮—可获得低温选项、特殊刻度，电压和其它特色和修改是可能的。
特殊外壳—具有全天候防雨外壳（NEMA 4）和防爆（NEMA 7 CD，9 EFG；NEC Class I，DIV 1&2，Gr C, D;
Class II,DIV 1&2 Gr E,F,G; Class III）。需要详细的尺寸图请联系客户服务部
高、低自锁电路—Dwyer-Photohelic 压力开关/表电路接线可以是高自锁电路、低自锁电路和高低自锁电
路三种。这就是说，设备一旦触发，它们将保持各自的状态，直到手动复位。对于报警 和信号应用尤其有用，在这种场合下报警或信号控制采用另一个Photohelic 压力开关/表或其它方法完成。附带有完整的接线和操作说明书。手动复位需要一个干电路按钮例如Dwyer Part A-601。
