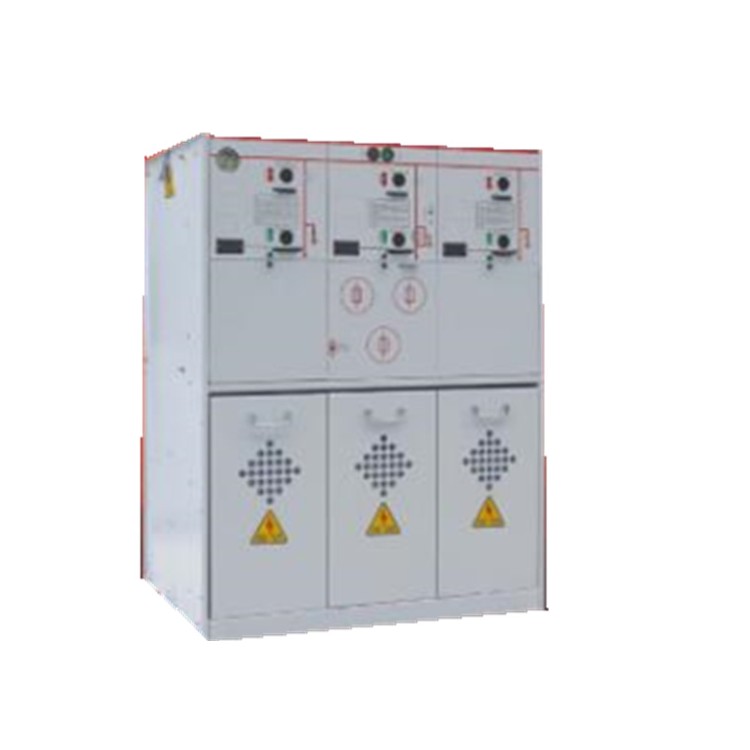

XGN66-12(Z)固定式封闭开关设备

XGN66-12 型固定式封闭开关设备（以下简称开关柜）是我公司新一代高压电器成套产品，符合国家标

准GB3906《-35KV交流金属封闭开关设备》电力部DLT404《户内交流高压开关柜订货技术条件》的要求，

也满足国际标准IEC60298《1KV以上52KV以下交流金属封闭开关设备和控制设备的要求》。

　　该产品吸收了国外的先进技术，它体积小，仅是普通开关柜体积的50%；断路器具有可靠性高，性能好；

“五防”联锁机构可靠、简单等优点。开关柜是3.6、7.2、12KV三相交流电50Hz单母线分段的户内成套装

置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、变

电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。

型号含义

使用环境条件

l. 海拔高度不超过1000m。

2. 环境温度：-25℃ ～ +40℃，24小时内平均温度不超过+35℃。

3. 水平倾斜度不大于3度。

4. 地震烈度不超过8度。

5. 无剧烈振动和冲击及爆炸危险场所。

结构特点

1.柜体采用you质角钢焊接而成。

2.断路器室位于柜体中（下）部，安装、调试、维护方便。标准配装ZN63A(VS1-12)断路器，并设有压力释放通道，确保人身安全。

3.采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修。

4.整柜防护等级IP2X。

5.设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求。

6.具有可靠的接地系统。

7.门上装有观察窗，可清楚观察到柜内元件地工作状态。

8.操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构，简单可靠方便实用。

9.进出线电缆低于柜底前部，方便用户连接。
