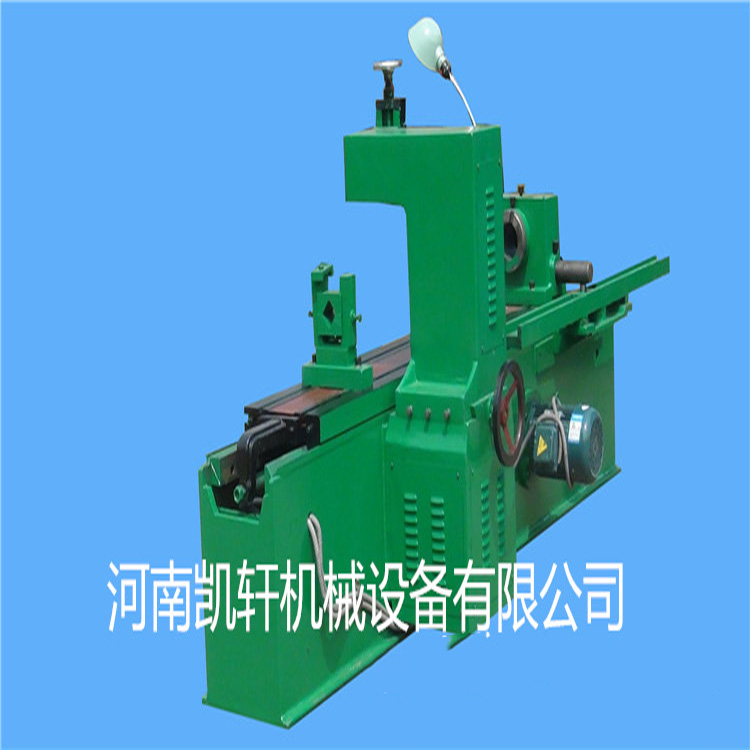

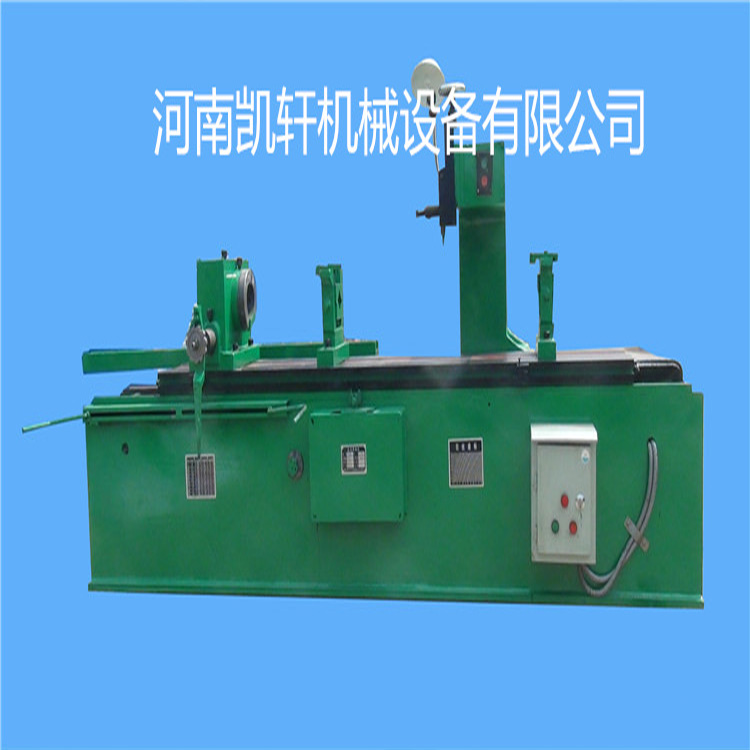

磨辊拉丝机

改进后的实用型2米拉丝机跟原有1米拉丝机相比有以下优点和性能：
1、该拉丝机首先能加工2米以内的所有规格的轧辊、磨辊、破碎辊、印染印刷油墨辊，其加工丝数 为1英寸4牙， 斜度为8度。
2、其液压传动机构采用液压泵站和高压软管、无缝油缸组成，接头少，其油压稳定，不易漏油，其油箱容积大，可装150公斤左右的液压油，油温不大会高，还配有冷却器，到夏天也不会影响工作，该液压泵站 小工作压力可到1公斤， 工作压力为100公斤，可根据压力表表示和工作需要任意调节。
3、斜导轨增加其升降传动机构，操作简便，角度校准方便，减少人力资源。
4、为了满足用户的实际需求，本单位还可以根据用户要求设计各种规格型号的液压磨光拉丝机。

1、工作台 2、立柱 3、砂轮电动机 4、磨辊调节轴承 5、分度头 6、斜导轨 7、斜导轨调节丝杆 8、床身 9、手轮 10、行程开关 11、刀架
12、刀架横向导轨  13、砂轮架  14、液压泵站 15、调节轨铁 16、活铃  17、锁紧螺帽 22、磨光装置

2米主要参数

1、加工牙距 量为1寸4牙， 小量为1寸24牙
2、加工范围：直径Φ200-400mm，拉丝长度1.5米、2米、3米,适合于面粉厂、饲料厂、油厂的磨辊与破碎辊加工

的拉丝机也要有经过专门培训的技术人员来进行操作，操作拉丝机时应注意以下事项：

1. 开车前，按照润滑要求，检查各润滑系统的情况。
2. 开车前，检查传动设备、液压系统、电器设备、砂轮刀架、分度头是否正常，坚固件是否松动。
3. 磨辊轴必须在两轴承内装置适宜，松紧适当，装好后可转动磨辊，不得产生前后移动的现象。
4. 磨辊的水平与前后位置必须校正 ，不得出现两端高低不同，或磨辊中心线与床身运动轨迹呈倾斜的现象，否则 会产生磨齿一头深一头浅的不良后果。
5. 拉丝机轴承及斜度滑槽如有磨损应及时维修，否则将会出现一根磨齿平斜不一的现象。
6. 在磨拉丝刀时应严格按照样板的角度检查，不能估计。
7. 挂轮拨齿运行失效，会造成磨齿时宽时窄，时粗时细，出现这类毛病，则应注意检查挂轮工作是否正常。
8. 注意机床运转情况，如出现不正常现象，应找出原因及时排除。
9. 吊放磨辊，思想集中，注意切勿碰撞。
10. 机床工作面油眼，班前班后 油腻，勤擦上油。
11. 操作过程中如遇停车，必须先退出刀具或砂轮。
12. 电器设备发生问题，应及时与电工联系，定期进行检查维护工作。
13. 拉丝机在正常使用下，应每年维修一次，５年左右大修一次，这样才能保持达到磨辊加工的各项精度要求。
