真石漆用空心玻璃微珠 树脂保温隔热空心珠人造代木减重用空心珠

真石漆用空心玻璃微珠 树脂填料保温隔热空心微珠 人造代木减重用空心珠

空心玻璃微珠（人造木填充用）：

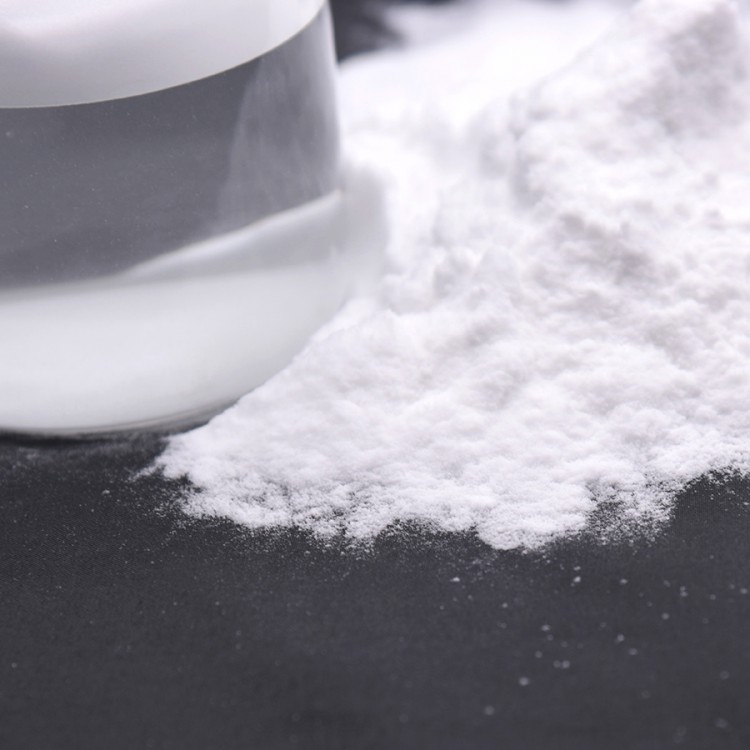

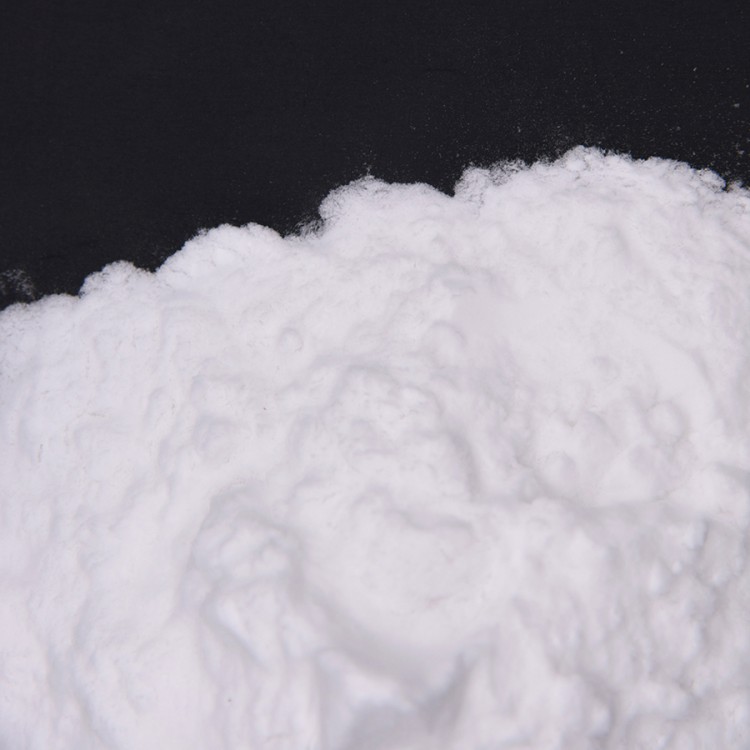

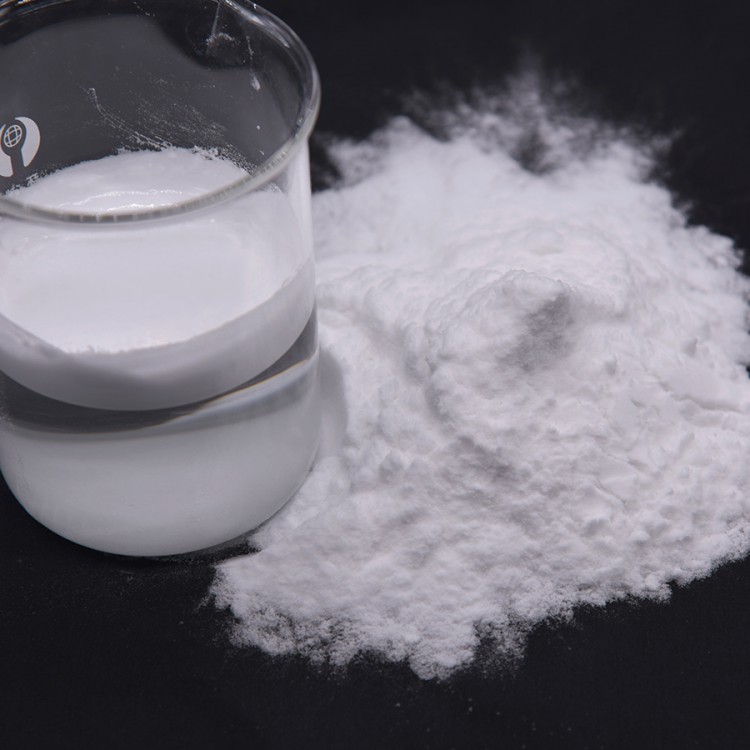

外 观： 白色微细粉体

微粒形态：空心玻璃球体

组 成： 碱石灰硼硅酸盐质

有效密度： 0.20/cc

平均粒径： 约30-60μ

抗压强度： 约3.1MPa

导热系数： 0.03/m.k

1.填充了空心玻璃微珠的人造木可以为制造家具部件、装饰品与雕塑提供出色的质量保证。

在原配方中添加不同比例的空心玻璃微珠，可以调节产品密度。

2.空心玻璃微球的吸油率比碳酸钙等普通填料要小得多，可使粘度显著下降。

3.与传统矿物添加剂相比，空心玻璃微珠具有更好的流动性，适用于制造面积大而薄的板材，添加空心玻璃微珠后的材料更易钉钉加工，改变了传统配方的人造木普遍存在的钉钉后出现开裂的现象。

空心玻璃微珠在油漆涂料中的应用：

空心玻璃微珠有小的比表面积和低吸油率，可大大减少涂料中其他各生产成份的使用量。

空心玻璃微珠玻化质的表面更抗化学腐蚀，对光有反射作用。

涂料涂层具有防污、防腐蚀、防紫外线、防黄变以及抗刮效果。

紧密排列的空心玻璃微珠内部含有稀薄的气体，其导热系数低，所以涂料涂层具有非常好的隔热保温效果。

空心玻璃微珠可有效增强涂层的流动、流平性。

空心玻璃微珠内含有气体具有较好的抗冷热收缩性，从而增强涂层的弹性，大大减少涂层因受热胀冷缩而引起开裂和脱落。

空心玻璃微珠高填充量的前提下，涂料的黏度增加不明显，因此溶剂的使用量可减少，就能降低涂料在使用过程中有毒气体的排放量，有效减小VOC 指标。

空心玻璃微珠使用建议:

一般添加量为对全重量的10-20%。

把空心玻璃微珠放到后添加，采用低速度、低剪切力的搅拌设备分散。

空心玻璃微珠球形流动性好，之间摩擦力也不大，所以分散很容易，短时间内就可以潮湿完全，稍延长搅拌时间达到均匀分散即可。

空心玻璃微珠化学惰性，无毒，但因其极轻，所以添加时需要特别注意。

我们建议采取分步加入法，也就是每次加入量为剩余微珠的1/2，逐步加入，这样能很好的避免微珠漂浮到空气中和使分散更完全。

真石漆用空心玻璃微珠 树脂填料保温隔热空心微珠 人造代木减重用空心珠
