减重保温填充用空心玻璃微珠 涂料塑胶空心玻璃微珠

 减重保温填充用空心玻璃微珠  涂料塑胶空心玻璃微珠

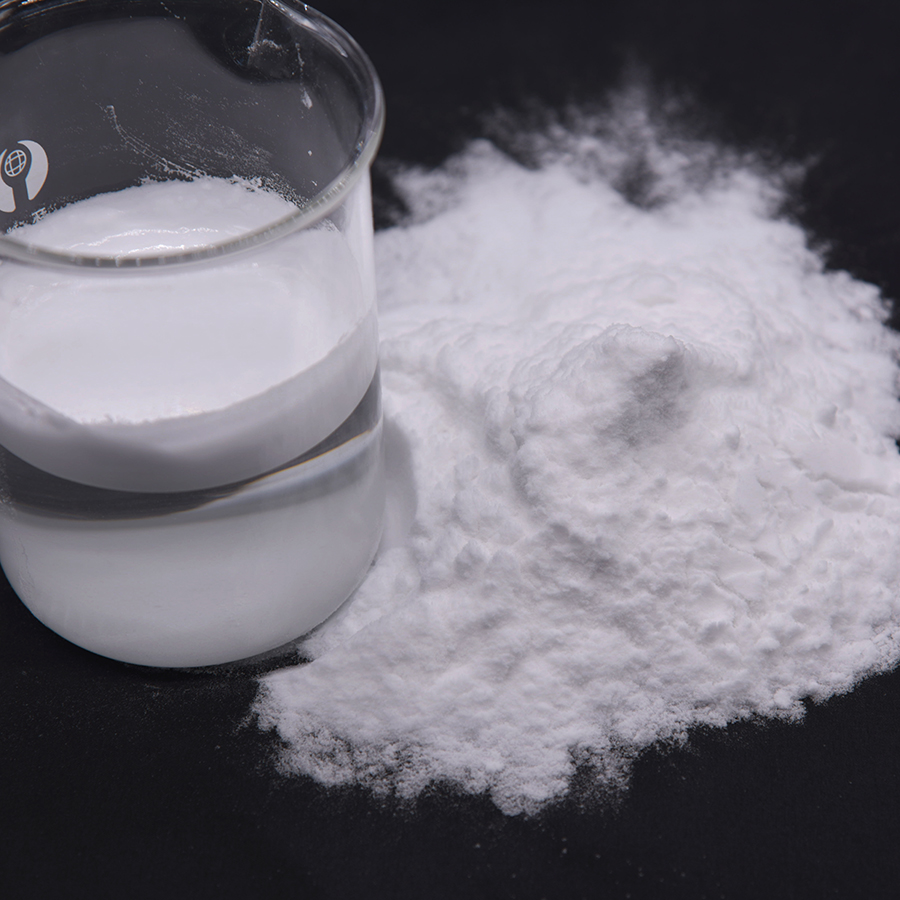

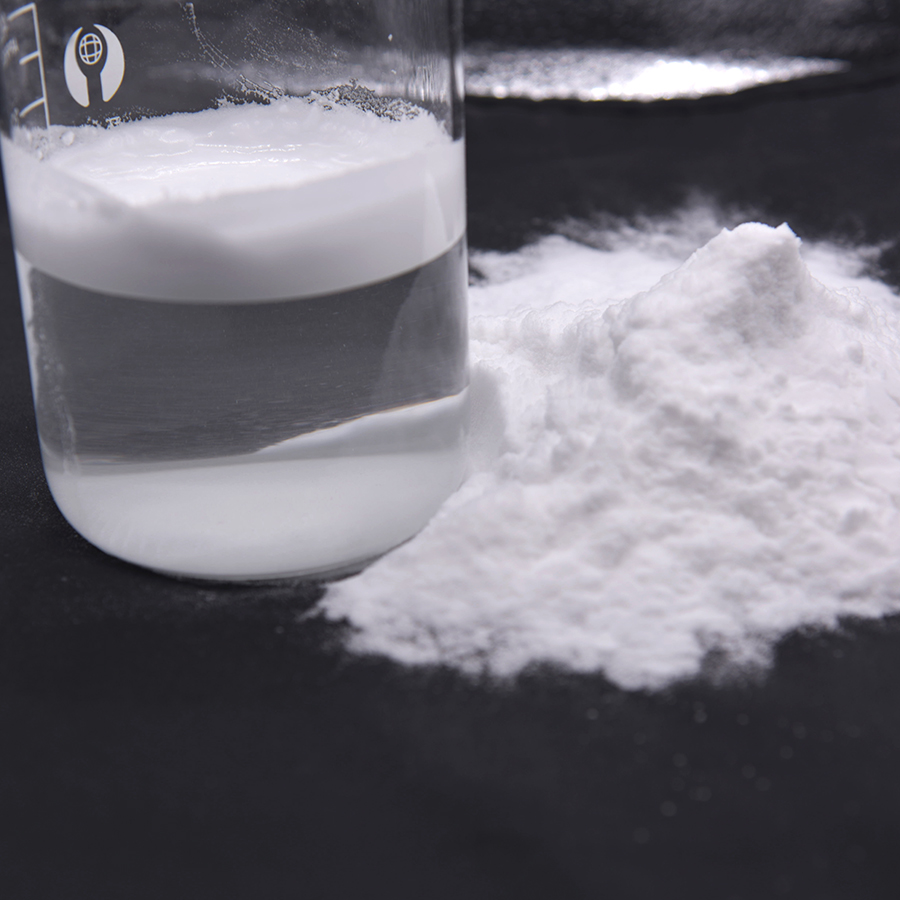

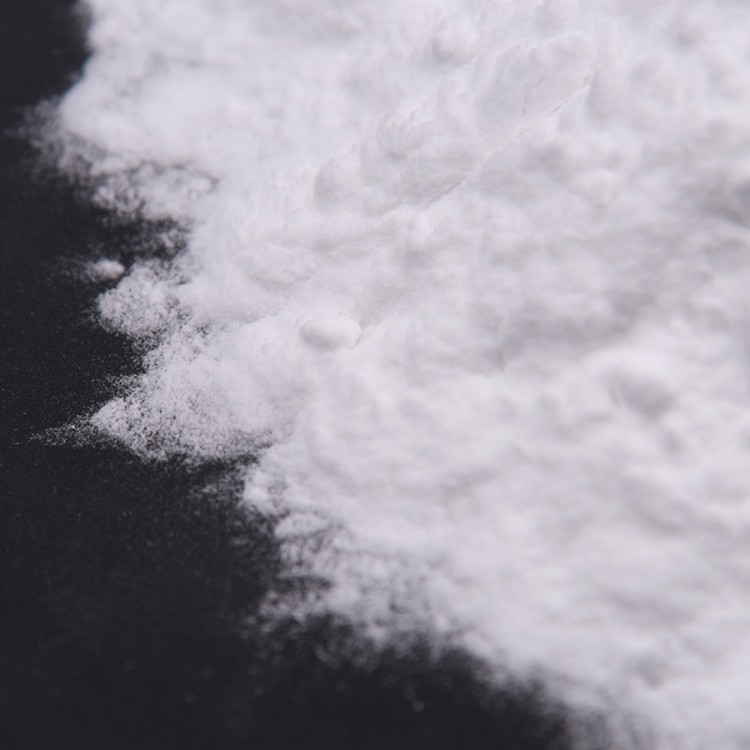

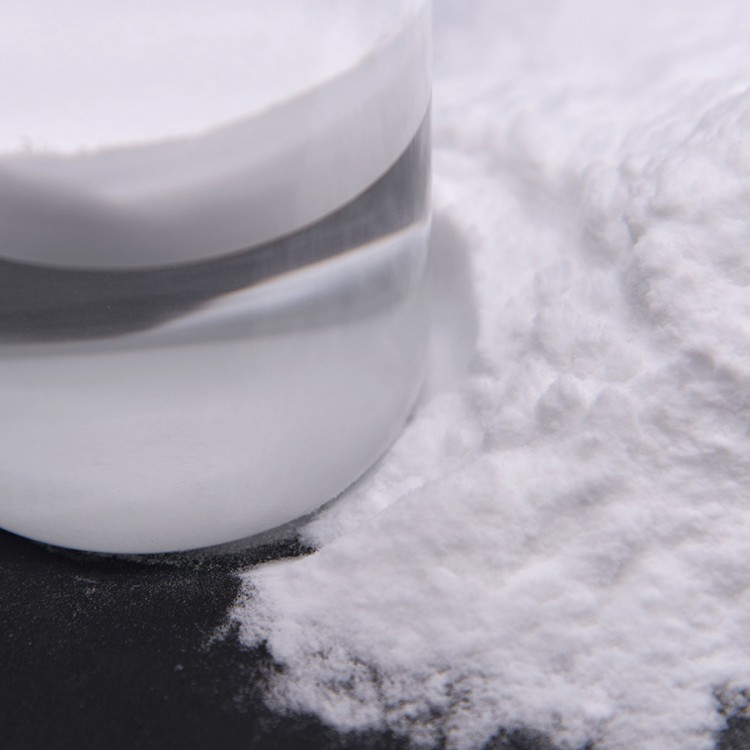

空心玻璃微珠的优点；

空心玻璃微珠(中空玻璃微珠)是一种微小，中空的圆球状粉末，粒径可根据需要在60-120微米之间任意选择，密度在0.3-0.6g/cm3，具有体积大重量轻、隔音、高绝缘性、导热系数低、抗压强度高，分散性强、流动性强、稳定性好的优点。

空心玻璃微珠的制备方法:

1、粉末法:

配料时加入芒硝(Na2SO4)，熔融后水淬成熔块，然后用球磨机粉碎，振动筛分级后将玻璃粉投入到发泡炉中，使玻璃发泡然后由收尘设备收集。

2、液滴法:

采用原料为水玻璃(m(So2):m(Na2O)=2)500份，加入同量10%五硼酸铵水溶液，混合均匀后喷至啧雾干燥塔中，干燥后制得空心玻璃微珠。

3、喷射造粒法：

配制含辅助专用试剂(硼酸、尿素五硼酸铵等)的硅酸钠水溶液，然后将溶液喷雾干燥料滴经过干燥后得到粉末颗粒，后加热发泡形成空心玻璃微珠。

4、千燥凝胶法：

将金属醇盐在稀盐酸中加水分解凝胶化后，在60°C、150°下两阶段干燥为干燥凝胶，然后球磨机粉碎分级后得干燥凝胶粉，投入立式1280℃电炉中发泡制得空心玻璃微珠。

空心用玻璃微珠使用说明

（1）空心用玻璃微珠作为隔热保湿功能填料，可直接替代碳酸钙/高岭土/滑石粉等常规填料使用，推荐用量为体系总质量的10%到20%。

（2）为防止空心用玻璃微珠结构遭到破坏，尽可能在产品配制后期加入，搅拌均匀即可，产品加入时尽可能分批加入，为防止体系产生大量气泡。

（3）空心用玻璃微珠的加入会使体系有一定后增稠作用，因此产品配制时体系粘度比预期粘度要稍低，并注意控制碱性增稠剂用量。

 减重保温填充用空心玻璃微珠  涂料塑胶空心玻璃微珠
