供应力德晟Z8款不锈钢全自动数控冲孔机

易冲YC-RO100-2-7.5KW-380V型数控高速液压冲孔机是我司开发的新一代全自动液压高速防盗网、护栏、门花、货架冲孔机,该设备在不锈钢商场得到十分火热的期待和必定。可加工直径在Ф100、壁厚2.5mm内的铜管、铝管及钢管,亦可加工80×80mm以下、壁厚2.5mm内的不一样原料的方管及异型管。该机具有良好的安稳性、重复性好、效率高的特色,并且能可以在一台及时上同时冲四根管/（方管模具20*20-50*50通用）经过替换模具可加工各种不一样标准及形状的孔径,该机冲孔平坦无毛刺,定为,可生产各种新式防盗网(菱形防盗网、梅花管防盗网、圆管方管防盗网、亦可做门花、护栏、货架等冲孔运用)。整机夹紧、升降等组织选用气压操控,工件定位(X坐标)由伺服驱动,整机操控选用微电脑操控，经过触摸屏界面进行参数设定及操作切换,操作简单便利、并可存储100个以上商品的加工参数。

1.单次可以同时冲两根管
2.冲孔速度:50-70次/分(同时冲两支管,孔数应X2
3:冲孔度:50孔±5C.
4:大工件冲孔长度:2.2M.单次送料长度:1MM~2200MM
5:送料方式:采用液压/气动夹紧工件自动进料后,按孔距自动向外送料,送料方式采用台湾台达高精度伺服电机自动控制送料.
7:特点:
A:一次可冲四支管,效率高.
B:冲孔精度准确,提度成品率.
C:工人劳动强度低,操作简单,好招工人及容易留工人
D:安全性高,独特的机台及模具安全结构性设计,确保工人操作安全,减少工伤事故.
E:可以一次在同支管上冲不同孔距及孔数.
F:易维护,维定成熟的标准件系统,方便和容易维护保养,降低维护成本

机器简介:

1． 单次可以同时冲4根管

2． 大工件冲孔长度：6M.单次送料长度：1MM——5500MM

3． 送料方式：采用液压/气动夹紧工件自动进料后，按孔距自动向外送料，送料方式采用台湾台达高精度伺服电机自动控制送料。

4． 运动方式：自动/手动/暂停/急停

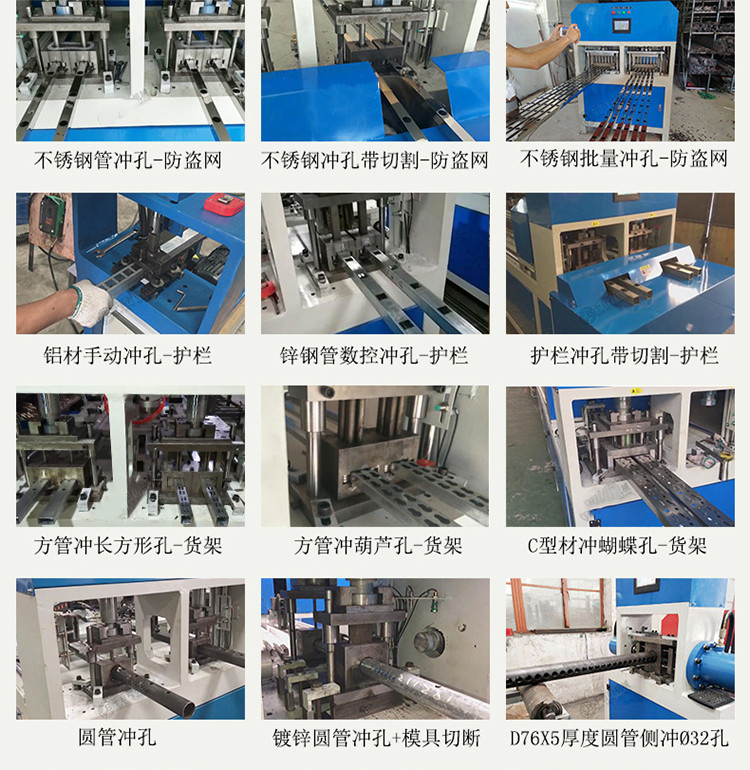

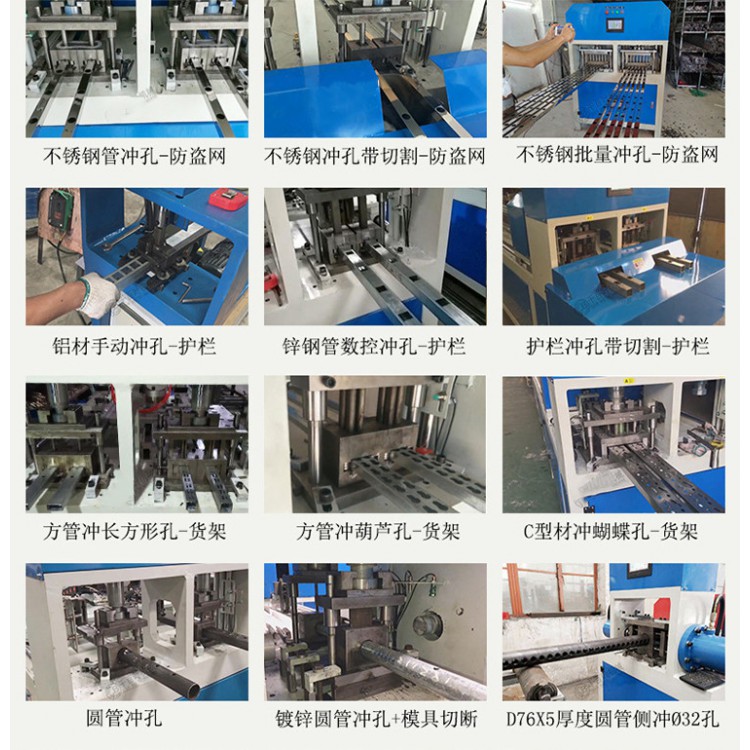

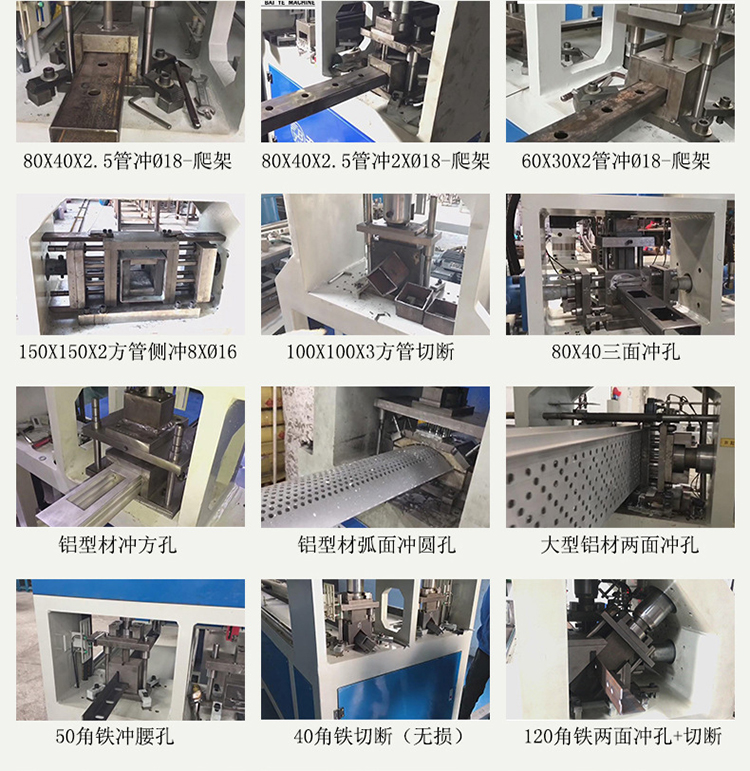

应用范围：

该液压高速冲孔机广泛应用于不锈钢（锌钢、铝合金、钢管、焊管、无缝管、方管、圆管、扁铁、槽钢、角铁）型材、风扇厂、空调配件厂、天线厂、货架厂、金属家具厂、汽车配件厂、建筑材料生产企业等五金管件、型材冲孔加工。可按客户要求量身定做自动化、半自动化设备。

【易冲】全自动数控冲孔机优势：

1. 节省人力：设备自动运行送料，自动时间计算

2. 节省计算时间：电脑自带记忆系统，可储存多套记忆数据

3. 节省大量定位时间:气动夹紧，力度大，不跑偏

4. 节省换模时间：使用快速更换模具结构

5. 提高生产效率：数控冲床与普通冲床相比，60~80次/分钟提高了生产效率

6. 安全系数提高：生产人员实现了离机操作，大限度杜绝安全事故

7. 冲床自带水冷系统外加厂家配送水冷塔，实现了双水冷冷却，保证冲床长期使用也不会发烫。

一．常规参数：

1.电机：7.5kw/380v

2.油泵：31排（台湾高压叶片泵）

3.主油缸：RO100*100-50-80（重型100焊接油缸，行程100，可调50）

4.夹管油缸：RO63*70-50-40（重型63焊接油缸，行程70，可调50）

5.夹模油缸：RO63*100-80-45（重型63焊接油缸，行程100，可调50）

6.送料油缸：RO63*300-280-40（重型63焊接油缸，行程300，可调280）

7.机台外尺寸：1800*800*1600

8.机台压力：25T-10T-10T-15T

9.效率：1s/孔

10.大可冲100*100方管，100圆管。

11.冲管厚度：5.5

二．功能特点：

1、简单操作系统，仅需调节油缸行程即可进行产品加工，易操作。

2、控制系统：三菱PLC控制组+8寸触控屏。

3、加工范围广：通过更换模具可加工5-50mm的孔（可根据客户需要定制）。

4、本机能在复杂形状的管件上加工全孔或半孔。

5、本机长可加工6米管型。

6、机床调整方便，换模迅速。

8、本冲孔采用油缸送料，大大提高了设备长时间使用的稳定性

1-1 设备名称与型号

1-2热销全自动管材冲孔机 全自动不锈钢管冲孔机 全自动液压冲孔机操作过程

动作过程：设备可实现手动、自动模式

设备工艺流程：人工放料-自动进料-自动冲孔-自动送料

设备工作参考时间：1秒/个

设备配件明细：
