无支点搅拌机架 山东搅拌机架厂家

搅拌装置机架选用时应遵循如下原则：搅拌机架的选用，原则上是根据减速机输出轴径的大小来确定机架型号，只要接口形式及安装尺寸相符，减速机的输出轴大小在一定范围内可以对机架型号作上下浮动。立式搅拌设备传动装置是通过机架安装在搅拌设备封头上的，机架内应留有足够的位置，以容纳联轴器、轴封装置等部件、并保证安装操作所需要的空间。大多数情况下，机架中间还要安装中间轴承装置，以改善搅拌轴的支承条件。机架下端采用螺栓与安装底盖连接，机架的公称直径一般等于或小于安装底盖的公称直径。机架的形式可分为无支点机架、单支点机架和双支点机架。当具备下列条件之一时，可选用单支点机架:① 电机或减速机有一个支点，经核算可承受搅拌轴的载荷;② 设置底轴承作为一个支点;③ 封本体设有可以作为支点的轴承;④ 搅拌设备内，搅拌轴中部设有导向轴承，可以作为一个支点。在一些小功率和较小的轴向载荷等场合，可选用无支点机架，但同时必须满足下列条件之一；① 电机与减速机具备两个支点，并经核算确认轴承能够承受由搅拌轴传递而来的径向和轴向载荷者;② 同时具备选用单支点机架条件中的①和②~④项中之一者，上、下可以组成一对轴支承。当不具备选用单支点或无支点机架的条件时，应选用双支点机架。

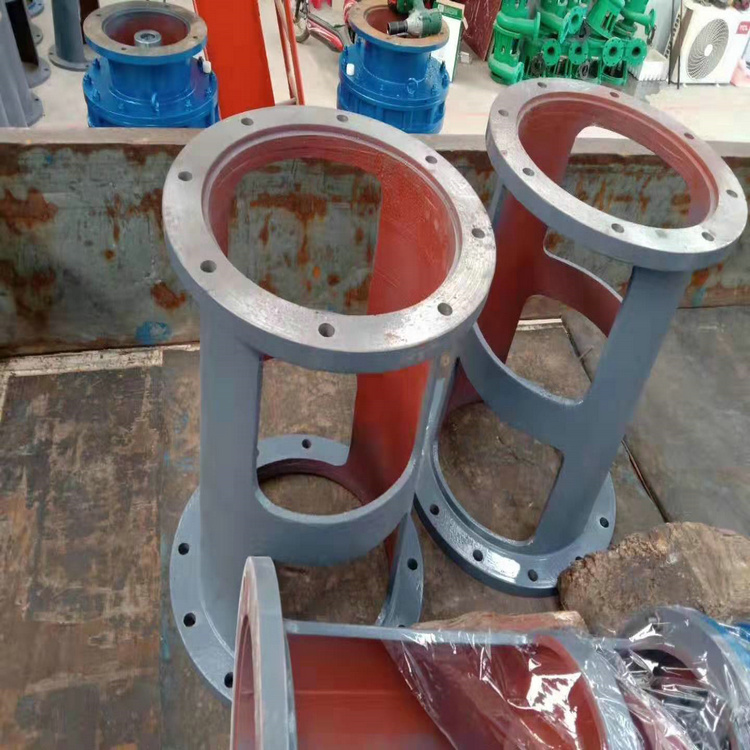

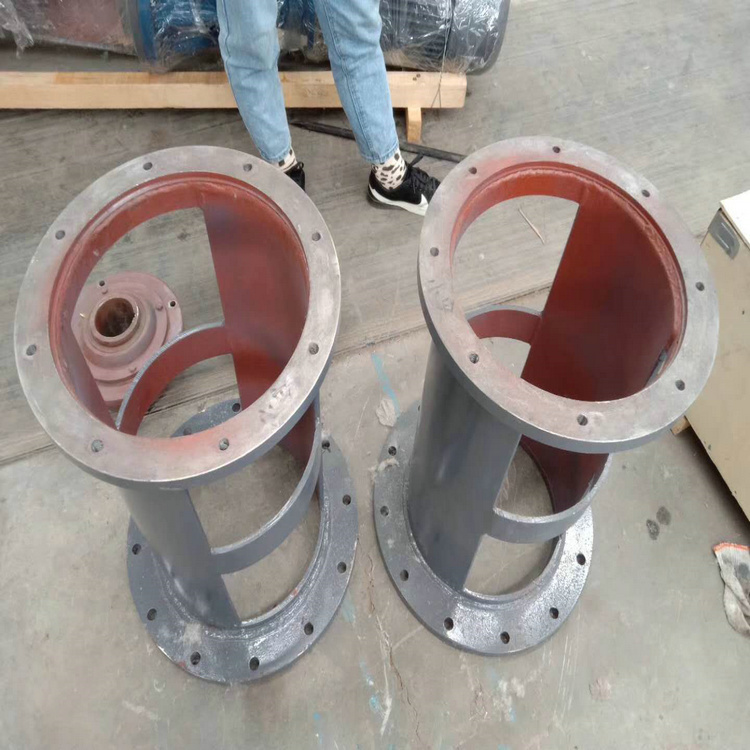

无支点机架：机架本身无轴的支承点，搅拌轴是以减速机输出轴的两个支承轴承为受力支点，适用于传递小功率、不受或只受较小轴向负荷、搅拌不太强烈的搅拌装置。搅拌轴与减速机的联接必须用刚性联轴器，特别是以JQ型夹壳联轴器或SF型三分式联轴器为佳。
