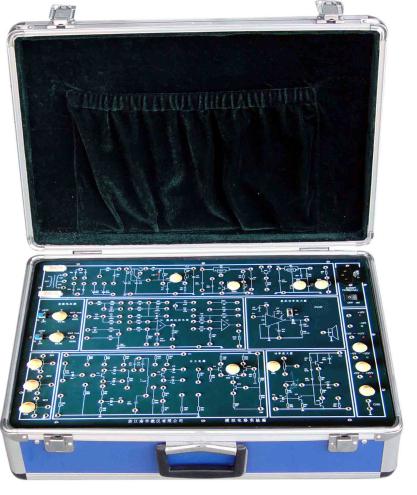

QA-222型模拟电路实验箱

QA-222型模拟电路实验箱

一、概述

可完成教学大钢规定的低频模拟电子技术课程全部实验内容，适用于开设电子技术课程的大中专院校及职业技术学校。该实验箱采用独特工艺，正面印有原理图及符号，反面为印刷导线并焊有相应的元器件。实验电路采用单元电路方式设计，每个单元电路以基本电路为主，连接不同的元件作为该电路参数或通过不同的单元电路组合，完成不同的实验要求。

二、技术参数

1、电源输入：AC 220V±22V，50Hz

电源输出：直流电源1：±5V～±12V可调

直流电源2：＋5V～＋27V可调

直流电源3：±12V

以上各路输出均有过流保护，自动恢复功能

交流电源：7.5V×2

2、直流信号源

-0.5V～＋0.5V；－5V～＋5V两档连续可调。

三、实验项目

1.单级放大电路

2.两级放大电路

3.负反馈放大电路

4.射极跟随器

5.差动放大电路

6.比例求和运算电路

7.积分与微分电路

8.波形发生电路

9.有源滤波器

10.电压比较器

11. IC电路RC正弦波振荡器

12. 集成功率放大器

13. 整流滤波与并联稳压电路

14. 串联稳压电路

15. 集成稳压器

16. RC正弦波振荡器

17. LC振荡器及选频放大器

18. 电流/电压转换电路

19. 电压/频率转换电路

20. 互补对称功率放大器

21. 波形变换电路
