概述

由业主提供30m3/D的规模专业养猪场。

猪场污水主要包括猪尿、部分猪粪和猪舍冲洗水，属高浓度有机污水，而且悬浮物和氨氮含量大。这种未经处理的污水进入自然水体后，使水中固体悬浮物、有机物和微生物含量升高，改变水体的物理、化学和生物群落组成，使水质变坏。污水中还含有大量的病原微生物将通过水体或通过水生动植物进行扩散传播，危害人畜健康。为了做到经济效益、社会效益和环境效益的三者有机结合，使企业走可持续发展的道路，必须对其污水进行有效的治理。猪场中回水处理设备

按照当地环保部门的要求，我公司受该场委托进行污水处理工程的方案设计。根据场方提供的有关基础资料，结合本公司多年处理养殖业污水的经验，现提出如下设计方案，供养猪场领导及上级环保主管部门审定。

设计依据

污水水质、水量

该养殖场采用干清粪方式，由人工清扫猪舍收集粪便，再用人力车运到集粪场堆放出售。污水主要来自猪尿和猪舍冲洗水，其中含有部分粪便。

污水处理站设计处理污水能力30t/d，每天24小时运行。

污水处理工艺流程

设计范围猪场中回水处理设备

1、污水处理工程从分质集水池进水口到污水排放口的污水处理及在处理过程中产生的污泥治理。

2、设计包括此污水处理工程的工艺流程，单体土建结构、电器控制、设备选型及管道管件的安装。

3、道路及场区绿化仅在设计过程中进行总体规化，不包括在工程设计范围内。

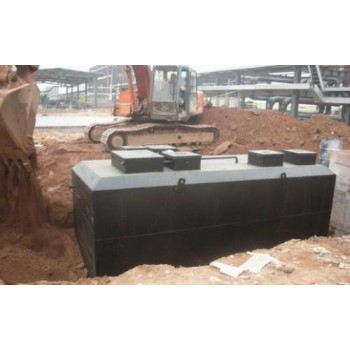

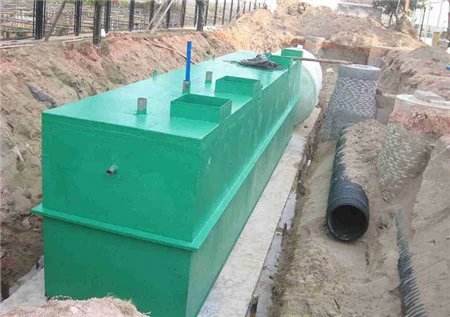

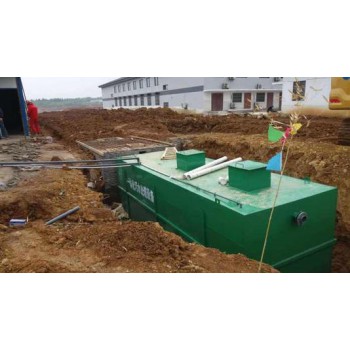

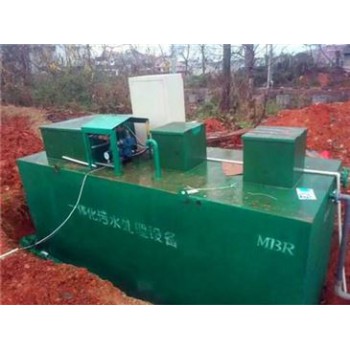

1、一体化地埋式污水处理装置

该装置由玻璃钢外壳和内胆组成中心曝气区和四周污泥沉淀消化区，再配以叶曝和电控柜组成一套完整的污水处理系统。污水经预处理进入一体化设备后，首先通过曝气使污水与原有混合液处于完全混合状态，使有机物高效降解。出水通过下部导流缝进入沉淀区，沉淀区呈双锥形截面，利于污泥沉淀。整套装置采用连续进水、间歇曝气的工艺，水力停留时间长达20h，出水水质能够达到国家城市污水处理厂污染物排放一级B标准（GB18918-2002）。工艺流程为：污水→细格栅→潜污泵→调节池→一体化设备→合格排放。

2、地埋式SBR工艺

地埋式SBR工艺普遍用于处理养殖污水。污水经格栅去除较大悬浮颗粒物后流入集水井，均匀水质后由提升泵输送至SBR反应池，有机物经好氧微生物的吸附、分解被降解为无机盐、水和二氧化碳。产生的剩余污泥经污泥消化池消化后由吸粪车抽走外运处理。该工艺与传统SBR工艺的区别在于滗水器采用动力提升式，而非传统的重力流；剩余污泥采用潜污泵输送至污泥消化池；曝气机采用潜水曝气机，进气管设有电控阀门。整个工艺结构简单，布置紧凑，节省占地，投资运行费用低，无需调节池和二沉池，不易发生污泥膨胀。出水能达到《污水综合排放标准》（GB8978-1996）中的一级排放标准。

3、地埋式一体化生物滤池工艺

其主体为一体化结构，由缺氧池、生物滤池和沉淀池三部分组成。污水进入缺氧池后，沿折流板形成推流，出水通过半管式溢流布水器自流进入生物滤池。生物滤池通过拔风管进行自然通风，利用两级溅水盘强化充氧效果。出水流入沉淀池进行固液分离，上清液部分回流至缺氧池，其余排出体系。出水水质达到《城镇污水处理厂污染物排放标准》（GB18918-2002）一级标准。

4、整个处理设备般不需要专人管理，只需适时对设备进行维护和保养。

5、不需要压缩容器。空气压缩机和循环泵等设备，从而大大减少了投资费用。

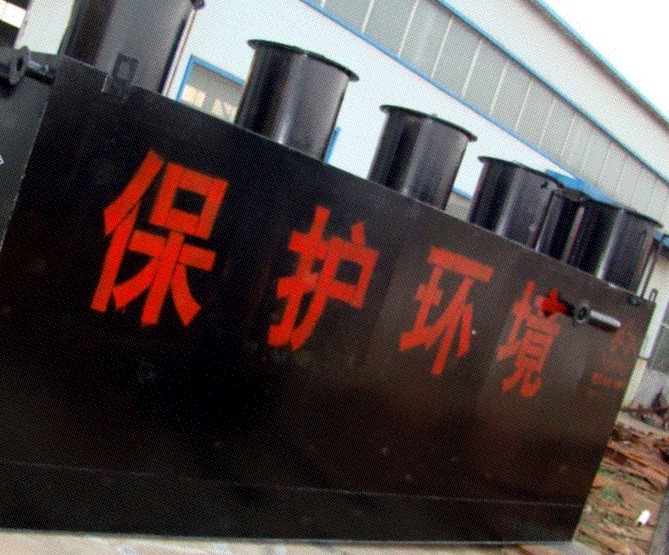

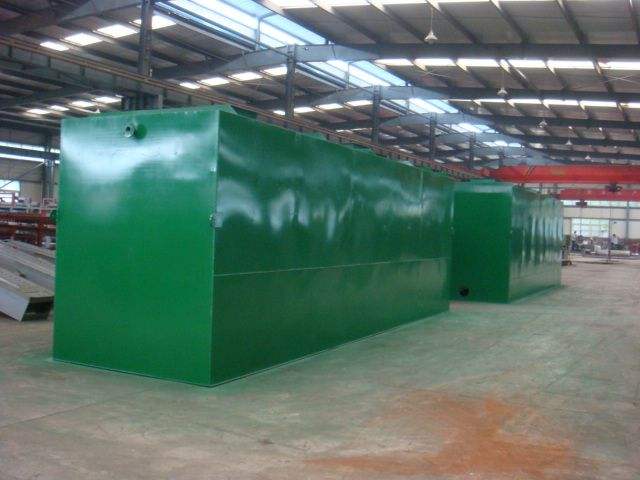

6、设备由二级池子组成，一级为钢筋混凝土结构，埋深较大，另一组为钢结构，埋深较浅。钢结构池采用国内*的互穿网络防腐涂料进行防腐。它是种橡胶网络与塑料网络互相贯穿形成互穿网络聚合物，它能耐酸、碱、盐、汽油、煤油、耐老化、耐冲磨。

7、生化池采用生物接触氧化法，其填料的体积负荷比较低，微生物处于自身氧化阶断，产泥量少，仅需3十月以上排一次泥（用粪车抽吸或脱水成泥饼外运）。

8、设备除了采用了常规的鼓风机消音措施外（如隔振垫、消音器等），还可以在鼓风机房9、内壁设置新型吸音材料，使设备运行时的噪音低于50分贝，减轻对周围环境的影响。

10、操作管理维护方便：设备采用PLC微电脑自控自动化程度高，便于操作管理维护，平时一般不需要专人管理，只需适时地对设备进行维护和保养，管理费用小；

11、不受污水量的限制，机动灵活，可单个使用，也可多个联合使用。

12、设备投资较少：设备采用独特的工艺技术，总投资仅为传统一体化设备的1/2，仅为土建投资的1/3；设备运行费用低廉：设备采用生化为主的技术工艺，从根本上减小了运行费用；

高程设计           猪场中回水处理设备

1）高程布置原则

a．污水处理中心室外地坪标高为±0.00m；

b．污水处理中心设计尽可能考虑土方平衡，并与周围场地道路标高适应

2）设计地面标高

设计以相对标高为参照，设室外地坪标高为±0.00

10．2、电气设计

10.2.1电气设计原则

1）本污水处理系统电力采用三相四线制，380伏；照明电采用单相二线制， 220伏。

2）各类水泵、搅拌机等的电动机的自动控制程序由中央控制柜控制，用熔断器、断路器、接触器、热继电器等有关控制按钮等元器件来达到电气控制的目的。

3）各熔断器、断路器等元器件，设置在各电控柜内。各电控柜控制按钮贴上控制设备名称、位号等标签。

4）有关电力线的型号、规格以及敷设方法根据污水站实际情况及以后工程设计中加以确定。

5）对于有关电气设备连接、安装，按国家有关规范进行安装施工和测试。
