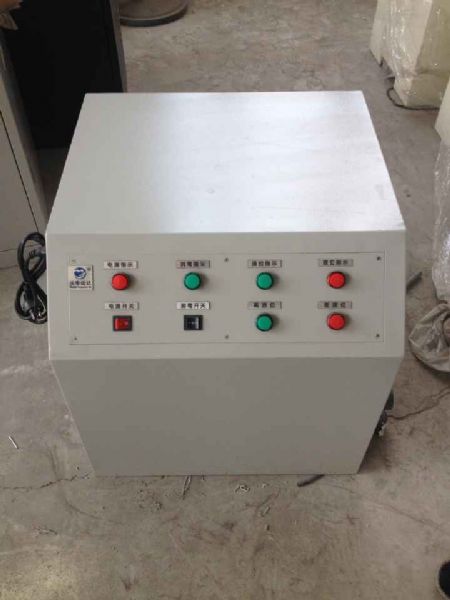

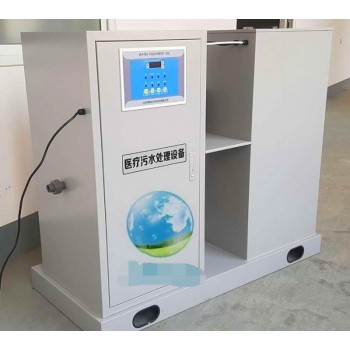

社区卫生院服务中心污水处理设备

　　本实用新型公开了一种处理设备，该污水处理设备具有A级反应池、O级反应池、沉淀池、消毒池、脱氯池、以及与消毒池连通的二氧化氯发生器和与脱氯池连通的脱氯加药机。上述所有的池体顺次连接，这样不仅使整个污水处理设备具有完善的工艺处理流程，而且使整个污水处理设备结构紧凑，占地少，成本低，便于建造，从而能便捷、有效地进行污水处理。

　　权利要求书

　沉淀池(3)，所述沉淀池(3)与所述O级反应池(2)共用第三侧壁(21)，所述第三侧壁(21)为与所述第二侧壁(12)相对的侧壁，所述第三侧壁(21)上开设有第二出水孔;

　　二氧化氯发生器;社区卫生院服务中心污水处理设备

　　消毒池(4)，所述消毒池(4)和所述二氧化氯发生器相连通，所述消毒池(4)和所述沉淀池(2)共用第四侧壁(31)，所述第四侧壁(31)为与所述第三侧壁(21)相对的侧壁，所述第四侧壁(31)上开设有第三出水孔;

　　脱氯加药机;

　　脱氯池(5)，所述脱氯池(5)和所述脱氯加药机相连通，所述脱氯池(5)与所述沉淀池(4)共用第五侧壁(41)，所述第五侧壁(41)为与所述第四侧壁(31)相对的侧壁，所述第五侧壁(41)上开设有第四出水孔，所述脱氯池(5)上与所述第五侧壁(41)相对的第六侧壁(51)上开设有第五出水孔(05)。

　　2.根据权利要求1所述的污水处理设备，其特征在于，所述O级反应池(2)的容积大于所述A级反应池(1)的容积。

　　3.根据权利要求1所述的污水处理设备，其特征在于，所述进水孔(001)、所述一出水孔、所述第二出水孔、所述第三出水孔、所述第四出水孔、所述第五出水孔(002)的高度依次降低。

　　4.根据权利要求1所述的污水处理设备，其特征在于，所述曝气装置为鼓风机曝气装置，所述A级反应池(1)和所述O级反应池 (2)共用一台鼓风机(75)。

　　5.根据权利要求1所述的污水处理设备，其特征在于，所述沉淀池(3)为竖流式沉淀池。

　　6.根据权利要求1所述的污水处理设备，其特征在于，还包括固定于所述A级反应池内的一支架(62)和固定于所述O级反应池内的第二支架(63)，所述一支架(62)和第二支架(63)均用来悬挂组合填料(61)。

　　7.根据权利要求1所述的污水处理设备，其特征在于，所述A级反应池(1)、所述O级反应池(2)、所述沉淀池(3)、所述消毒池(4)、所述脱氯池(5)上均设有可移开的密封盖，所述密封盖上设置有把手。

　　8.一种医院污水处理系统，包括污水处理设备，其特征在于，所述污水处理设备为如权利要求1-7任意一项所述的污水处理设备。

　　9.置于地面以下或半埋式放置或置于地面之上。

　社区卫生院服务中心污水处理设备

　说明书

　　污水处理设备及医院污水处理系统

　　技术领域

　　本实用新型涉及污水处理领域，更具体地说，涉及一种污水处理 设备及医院污水处理系统。

　　背景技术

　　医院污水由来自住院部、门诊室、食堂、卫生间、试剂室、洗衣 房等场所排放的污水组成，污水成份十分复杂，如药物、消毒剂、诊 断用剂、洗涤剂，以及大量病原性微生物、寄生虫卵及各种病毒等， 具有水量小，污染力强的特点。

　　由于城市污水管网建设不完备，一些远离市区的医院的污水无法 经城市污水处理系统处理，这些污水一般未经严格的污水工艺处理流 程，例如脱氯等，而直接排到自然水体中，因此会造成对自然水的污 染。另外，目前的污水处理设施多采用开放式钢筋混凝土构筑污水池， 占地面积大、投资高，建设工期长，不易建造，因此无法便捷、有效 地进行污水处理。

　　如何设计一种污水处理设备，该污水处理设备具有完善的工艺处 理流程，结构紧凑，占地少，成本低，便于建造，能便捷、有效地对 污水进行处理，是本领域技术人员亟待解决的关键性问题。

　　实用新型内容

　　本实用新型的目的是提供一种污水处理设备，该污水处理设备具 有完善的工艺处理流程，结构紧凑，占地少，成本低，建设工期短， 能便捷、有效地对污水进行处理。

　　在上述污水处理设备的基础上，本实用新型还提供了一种医院污 水处理系统。

　　为实现上述目的，本实用新型提供如下技术方案：

　一种污水处理设备，包括：社区卫生院服务中心污水处理设备

　　内置组合填料的A级反应池，所述A级反应池的一侧壁上开设有进 水孔;

　　内置组合填料的O级反应池，所述A级反应池和所述O级反应 池共用一侧壁，所述侧壁为与所述一侧壁相对的第二侧壁，所述第 二侧壁上开设有一出水孔，所述A级反应池和所述O级反应池内均 设置有曝气装置;

　　沉淀池，所述沉淀池与所述O级反应池共用一侧壁，所述侧壁为 与所述第二侧壁相对的第三侧壁，所述第三侧壁上开设有第二出水孔;

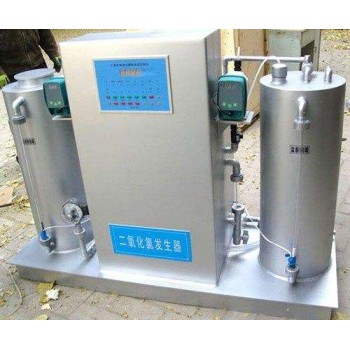

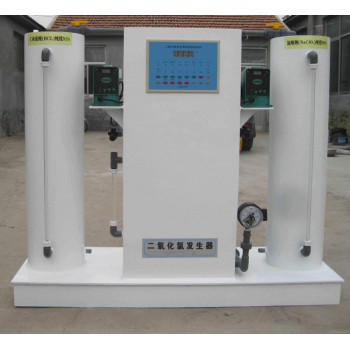

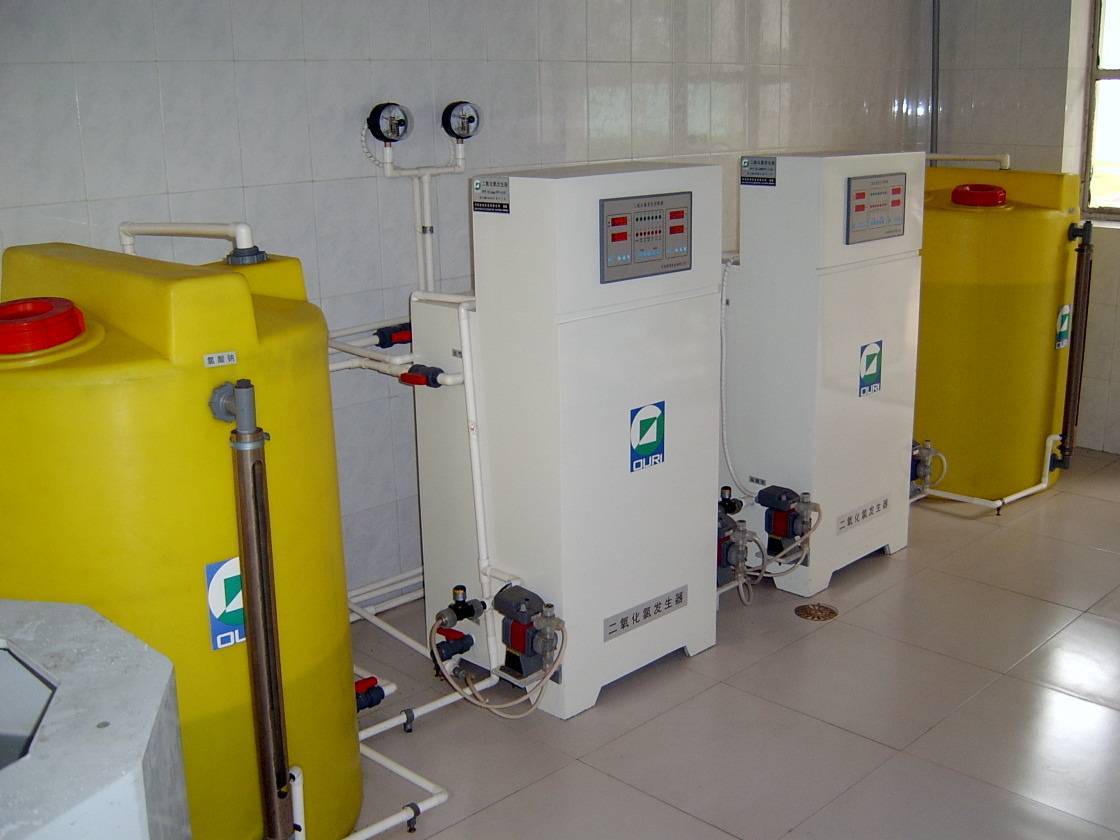

　　二氧化氯发生器;

　　消毒池，所述消毒池和所述二氧化氯发生器相连通，所述消毒池 和所述沉淀池共用一侧壁，所述侧壁为与所述第三侧壁相对的第四侧 壁，所述第四侧壁上开设有第三出水孔;

　　脱氯加药机;

　　脱氯池，所述脱氯池和所述脱氯加药机相连通，所述脱氯池与所 述沉淀池共用一侧壁，所述侧壁为与所述第四侧壁相对的第五侧壁， 所述第五侧壁上开设有第四出水孔，所述脱氯池上与所述第五侧壁相 对的第六侧壁上开设有出水孔。

　　优选地，所述O级反应池的容积大于所述A级反应池的容积。

　　优选地，所述进水孔、所述一出水孔、所述第二出水孔、所述 第三出水孔、所述第四出水孔、所述第五出水孔的高度依次降低。

　　优选地，所述曝气装置为鼓风机曝气装置，所述A级反应池和所 述O级反应池共用一台鼓风机。

　　优选地，所述沉淀池为竖流式沉淀池。

　　优选地，还包括固定于所述A级反应池内的一支架和固定于所 述O级反应池内的第二支架，所述一支架和第二支架均用来悬挂组 合填料。

　　优选地，所述A级反应池、所述O级反应池、所述沉淀池、所述 消毒池、所述脱氯池上均设有可移开的密封盖，所述密封盖上设置有 把手。

　　本实用新型还提供了一种医院污水处理系统，包括污水处理设 备，所述污水处理设备为上述任一项所述的污水处理设备。

　　优选地，所述污水处理设备置于地面以下或半埋式放置或置于地 面之上。
