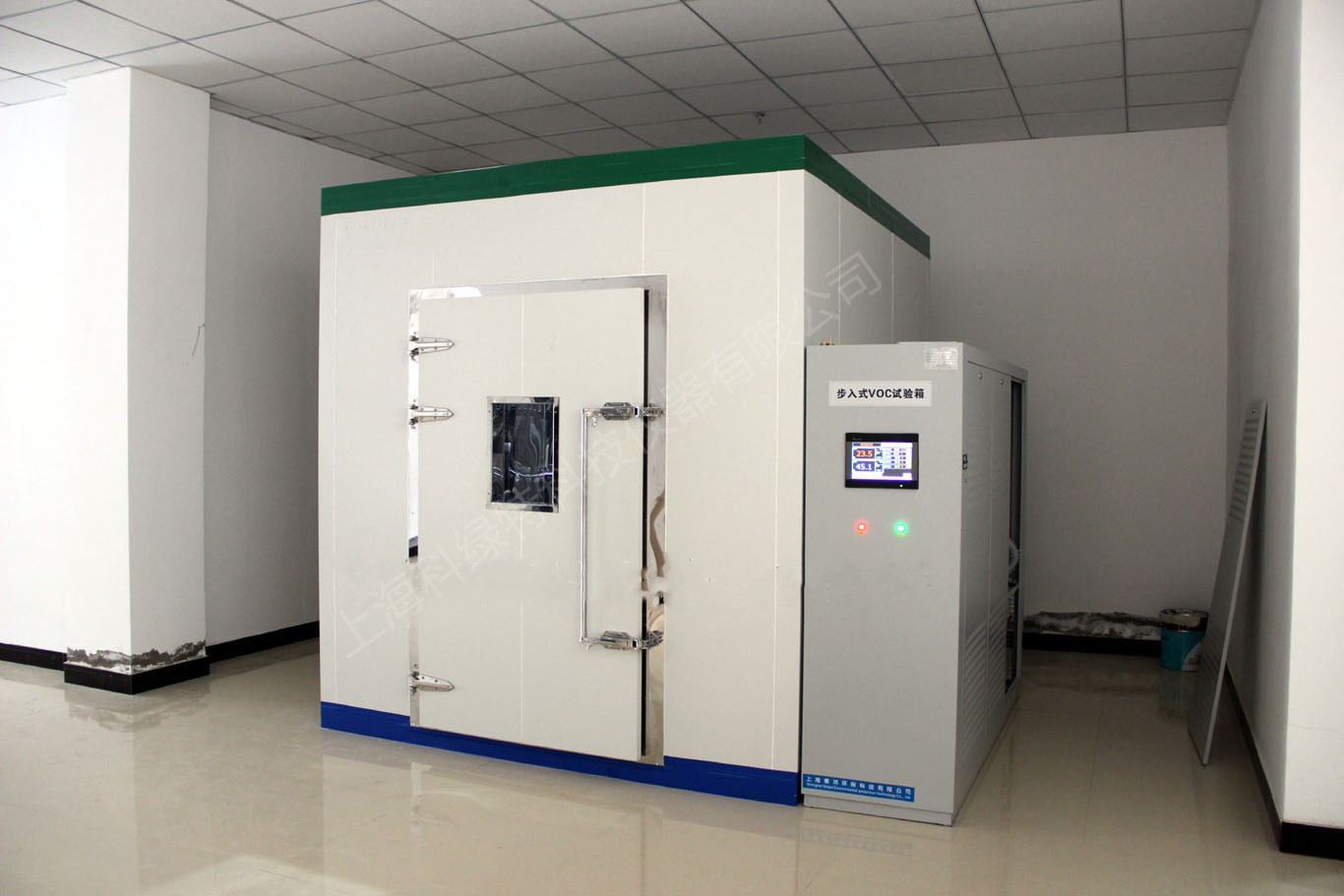

上海科绿特汽车内饰件VOC测试舱

一，产品介绍

汽车内饰等材料以及相关零配件会挥发出VOC（挥发性有机物）、甲醛等对人体有害的物质，特别是对于产品放置密集、封闭的汽车内部空间，累积后浓度高，对人体健康危害大。试验箱提供了一个洁净的封闭空间，可迅速吸收和去除空气中的污染物，同时控制仓内的温度、湿度、风速、压力、换气率等指标，通过对汽车部件中污染物释放量的监测确定其环保水平。

汽车内饰件VOC测试舱使用方法：

 1、打开水箱加水阀盖，分别在露点水箱和温度水箱中将水加到指定水位，并旋紧开关。

2、将设备电源插头插入大于16A以上的电源插座内。

3、打开箱体上的“启动”开关，15秒钟以后仪表有显示，若仪表上不出现鸣叫和报警，说明水位正常。

4、将气体流量计的刻度调至1m³/H的流量并观察露点水塔玻璃管内的水位，一般水泵和气泵同时工作时，水位会处于一个相对稳定的状态，并一直保持这个状态。

5、当需要观察箱内工作状态时，可点击“照明开关”选择照明。

6、温控水箱内的水2个月一换，露点水塔内的水1个月一换（蒸馏水或去离子水）。

不得再低于零度环境下存储、使用本设备；如果必须在零度以下的环境下放置，必须全部排空设备内的水（管路、热交换器、水泵、水箱、水塔）。

上海科绿特专业制造汽车内饰件VOC测试舱，用于汽车座椅，仪表板，顶棚，地毯，橡塑零部件VOC甲醛，醛酮类物质释放试验，符合HJ/T 400-2007，GB∕T 39897-2021，GB T 27630-2011，ISO 12219-1-2012 ，ISO 12219-1-2012 ，ISO 12219-1-2012 ，国标与国际标准有关汽车内饰件VOC测试舱的试验方法.

二，技术参数

型号

KLT-VH12000

KLT-VH24000

KLT-VH35000

品牌

科绿特

标称单舱有效容积（m³）

12（1± 2%）

24（1± 2%）

35（1± 2%）

内部尺寸

（mm）

W

3000

4000

5000

D

2000

3000

3500

H

2000

2000

2000

外部尺寸

（mm）

W

4000

5000

5200

D

2200

3200

4460

H

2400

2400

2400

性

能

温度范围

RT+5~90℃（大于90℃定制）

温度波动度

≤ 65℃时

≤ ±0.5℃

≤ 90℃时

≤ ±0.8℃

湿度波动度

≤ 65℃时

≤ ±1.2℃

≤ 90℃时

≤ ±1.8℃

升温速率

≤ 65℃时

≥1.5℃/min

≤ 90℃时

≥1.0℃/min

换气率

0.1-3次/小时（可定制）

密封性

气体泄漏率少于容积x5%

本底值mg/m³

甲醛：≤0.02；：≤0.01；：≤0.02；：≤0.02；

二：≤0.02；：≤0.002; TVOC：≤0.02

换气风机

高压涡旋风机

温控风循环风机

离心风机

换气流量计

电子流量计

净化模块

4x4x1

4x4x2

温度控制方法

电加热，可控硅负荷调节模块，强制热风循环

观察窗

330x450mm（宽x高），1个

材料

外壳

预制库板，冷轧钢板0.8mm，表面静电喷涂、白色

内箱

SUS304镜面不锈钢0.8mm，地板不锈钢1.2mm

绝热

耐高温材料+聚氨酯复合，厚度100mm

密封

硅胶（食品级）、聚四

操作控制

显示器

7英寸彩色触摸屏，分辨率800x480

监控项目

温度、流量、运行时间、故障记录

控制方式

温控：比例、积分、微分（P.I.D）；系统控制：PLC+HMI

分辨率

温度：0.1 ℃; 湿度:0.1% RH

通讯接口

1个USB-A，一个USB-B，1个RS232，1个RS485,1个RJ-45（可选）

存储、记录功能

内存；U盘；SD卡

    滤料更换周期

>8000小时

    地板承重

500kg/m²

   电源

AC380（1±10%）V  （50±0.5）Hz  三相四线+保护接地

     装机容量（Kw）

18

22

28

     噪音（dB）

≤65

≤65

≤68

    系统保护

过流保护；超温保护；电机过流保护；电机过热保护；电源欠相、

相序保护等等。
