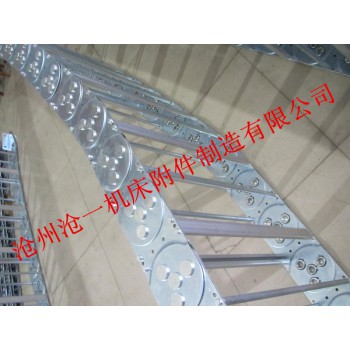

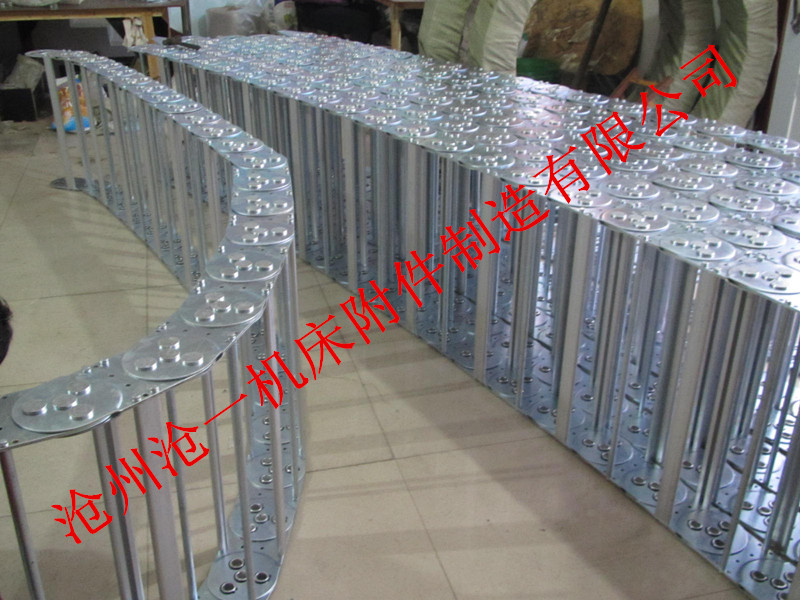

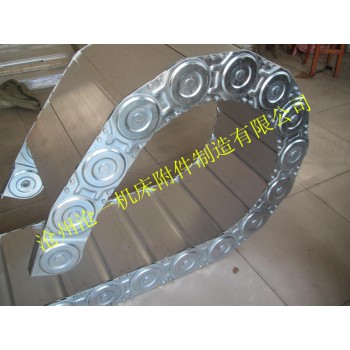

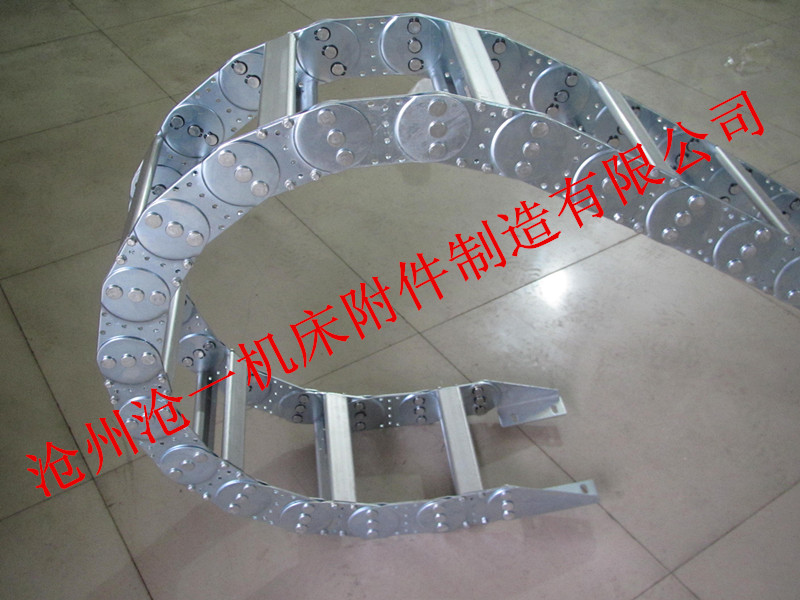

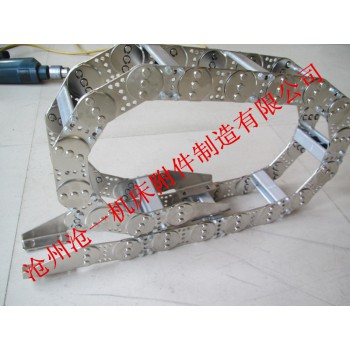

加强型钢铝拖链，穿线钢铝拖链

加强型钢铝拖链，穿线钢铝拖链按节距分类有45、65、95、125、180、225、250型。拖链宽度可按用户要求定做，弯曲半径从50-800之间。

加强型钢铝拖链，穿线钢铝拖链有三种支撑板的形式。
（1）当拖链需承载较大管、缆负荷时、应选用高强度支撑板——整块式
（2）当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑板——分开式
（3）安装管缆的规格品种较多时，可选用支撑板——框架式。

加强型钢铝拖链，穿线钢铝拖链使用中必须注意几点：

1.TLG和TL型钢制拖链其使用行程最大为40米，适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍，行程小的可相应选择较小的半径.

2.钢铝拖链拖链的支撑板宽度为150mm至800mm, 孔与孔之间的间隔量为10mm.链板的高度也就是支撑板的高度，是由电缆最大直径决定的.

3.机床做最大限度运转时，如钢制拖链的宽度超过300mm,拖链的长度超过4m时出于稳定性原因，应考虑选择加大一号规格的拖链。

钢制拖链选用原则

1、根据支撑板最大孔径Dma来确定链板高度hg和拖链型号。

2、支撑板内腔孔径D1=d 约等于0.1d（取整数）。其中d=电线、电缆、液、气软管的外径。

3、根据拖链功能要求来确定支撑板型式的拖链的弯曲半径：
