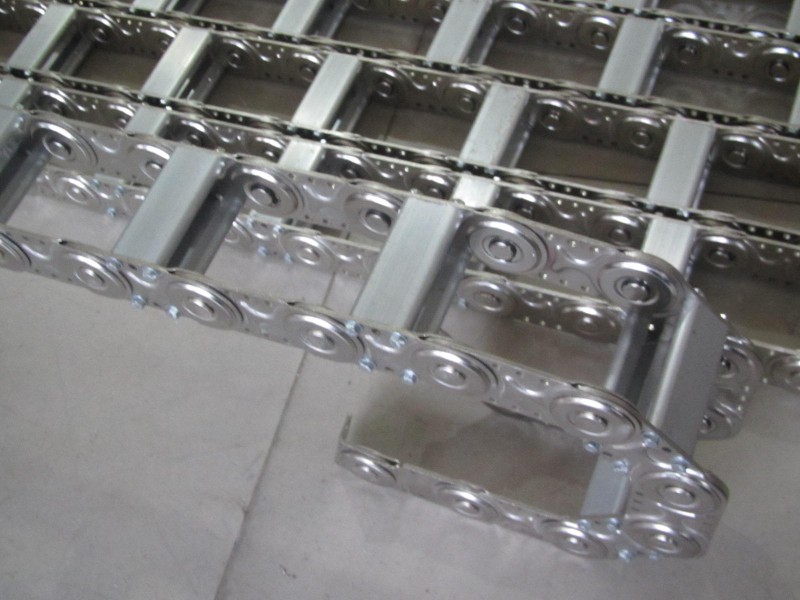

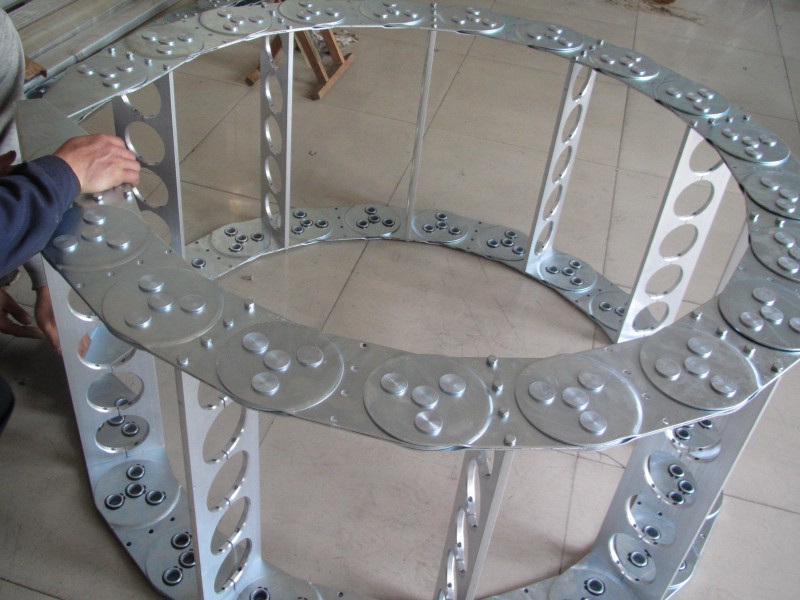

TL系列拖链的主体是由链板（优质钢板镀铬）、支撑板（挤拉铝合金）、轴销（合金钢）等部件组成，使电缆或橡胶管与拖链之间产生相对运动不产生扭曲变形，链板经镀铬处理外形效果新颖，结构合理，灵巧强度高。那么，TL系列拖链功能特点？钢性好不易变形，拆装方便，可靠性高；尤其是本产品采用了高强度耐磨材料，
采用合金钢材质的轴销使产品的耐磨强度更高，弯曲更灵活，阻力更小，噪音更低，从而可保证长时间使用不变形，不下垂。
由于本产品外观精美，可在较大程度上增强机床设备的整体艺术效果，增强机床、机械设备等在国际市场的竞争力。
采用合金钢材质的轴销使产品的耐磨强度更高，弯曲更灵活，阻力更小，噪音更低，从而可保证长时间使用不变形，不下垂。
由于本产品外观精美，可在较大程度上增强机床设备的整体艺术效果，增强机床、机械设备等在国际市场的竞争力。
钢制拖链可适应最大移动速度40m/min
钢制拖链在运行时，噪声声压级不大于68分贝
钢制拖链的安全使用寿命不小于100万次往复运动
产品规格
钢制拖链在运行时，噪声声压级不大于68分贝
钢制拖链的安全使用寿命不小于100万次往复运动
产品规格
型号 弯曲半径（R） 内高（Hi） 内宽（Wi） 外高（H） 外宽（W） 重量（G） 备注
mm(in.) mm(in.) mm(in.) mm(in.) mm(in.) kg/m(ibs/ft)
TL30 10 (0.39) 可订制 25 (0.98) (Wi+8mm) 以实际称重为准
型号 R HL D K P N d1 支撑板最大孔径 支撑板形式
TL30 20 (0.79) 65 (2.56) 50 (1.97) 120 (4.72) 30 (1.18) 33 (1.30) 47.5 (1.87) - III
订购示例-整条拖链
请注明拖链长度或者链节数 如： 1米或12节
TL80III*R200*200*1000*2 (2条长度1米的TL80钢制拖链，半径为200mm， 内宽为200mm，选用III型支撑板)
拖链接头
钢制接头、分体式
双侧独立式钢制接头
耐腐蚀&耐摩擦
可实现内外连接
可选的接头安装方式
TL30 20 (0.79) 65 (2.56) 50 (1.97) 120 (4.72) 30 (1.18) 33 (1.30) 47.5 (1.87) - III
订购示例-整条拖链
请注明拖链长度或者链节数 如： 1米或12节
TL80III*R200*200*1000*2 (2条长度1米的TL80钢制拖链，半径为200mm， 内宽为200mm，选用III型支撑板)
拖链接头
钢制接头、分体式
双侧独立式钢制接头
耐腐蚀&耐摩擦
可实现内外连接
可选的接头安装方式
拖链型号 孔尺寸 A 尺寸 B 尺寸 A1尺寸 a尺寸 b尺寸 c尺寸
mm(in.) mm(in.) mm(in.) mm(in.) mm(in.) mm(in.)
TL30 ∅6.4 25 (0.98) (Wi-16mm) 7.5 (0.30) 40 (1.57) 15 (0.59) 7 (0.28)
元件
支撑板形式
I型整体式、II型上下分体式
III型框架式
III型支撑板—材质为挤拉铝合金
隔条—材质为尼龙
轴销—合金钢
I型/II型支撑板—材质为挤拉铝合金
I型为整体式
II型为上下分开式
此元件均可以根据客户实际的要求进行订制
安装尺寸
架空长度
LG=直线架空长度
LA=安全塌腰架空长度
架空长度
LG=直线架空长度
LA=安全塌腰架空长度
S =行程长度
R =弯曲半径
P =节距
L =拖链长度
N =每米链节数
HL=理论安装高度
HS=实际安装高度
D =拖链退回极限位置时的最小距离
K =Л ∙ R+2P
* K值可以在科瑞斯相关表格中查询。
R =弯曲半径
P =节距
L =拖链长度
N =每米链节数
HL=理论安装高度
HS=实际安装高度
D =拖链退回极限位置时的最小距离
K =Л ∙ R+2P
* K值可以在科瑞斯相关表格中查询。
型号 R HL D K P N d1 支撑板最大孔径 支撑板形式
TL30 20 (0.79) 65 (2.56) 50 (1.97) 120 (4.72) 30 (1.18) 33 (1.30) 47.5 (1.87) - III
TL30 20 (0.79) 65 (2.56) 50 (1.97) 120 (4.72) 30 (1.18) 33 (1.30) 47.5 (1.87) - III
技术参数
速度/加速度LG
速度/加速度LA
滑行速度/加 视情况而定
速度/加速度LG
速度/加速度LA
滑行速度/加 视情况而定
