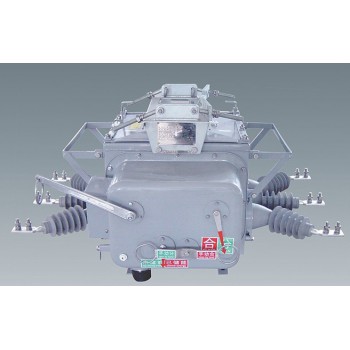

ZW20-12户外10KV高压真空断路器

 ZW20-12户外10KV高压真空断路器

一、产品概述
ZW32-12、ZW32-12G系列柱式户外高压真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流、短路电流。

二、技术参数：

名称单位ZW32-12(G)/T400-12.5ZW32-12(G)/T630-16ZW32-12(G)/T630-20额定电压kV12额定电流A400630630额定短路开断电流kA12.51620额定短中关合电流（峰值）31.54050额定峰值耐受电流31.54050额定短时耐受电流12.51620额定短路持续时间S4额定绝缘水平雷电冲击耐受电压（峰值）kV相间、对地75，断口851min工频耐受电压相间、对地42，断口48额定操作顺序分 -0.3s- 合 -180s- 合分（电动机构）额定短路电流开断次数次30机械寿命10000额定操作电压（分合线圈）vDC220,100, AC220动静头允许磨损累计厚度mm3过电流脱扣器额定电流A5电流互感器电流比200/5     400/5     600/5触头开距mm9±1触头超程2±0.5平均分闸速度m/s1.2±0.3平均合闸速度0.6±0.2分闸时间ms30-60合闸时间20-40合闸弹跳时间20三相分合闸同期性2每相回路直流电阻μΩ80储能电机额定电压V-220额定功率W200储能时间S8隔离开关回路电阻（断路器接线板至隔离开关进线板间）μΩ120三相刀闸合闸时中心偏摆量mm2三相刀闸分、合闸同期性偏差2导电部分对地绝缘距离160断口开距200

订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次，以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。
