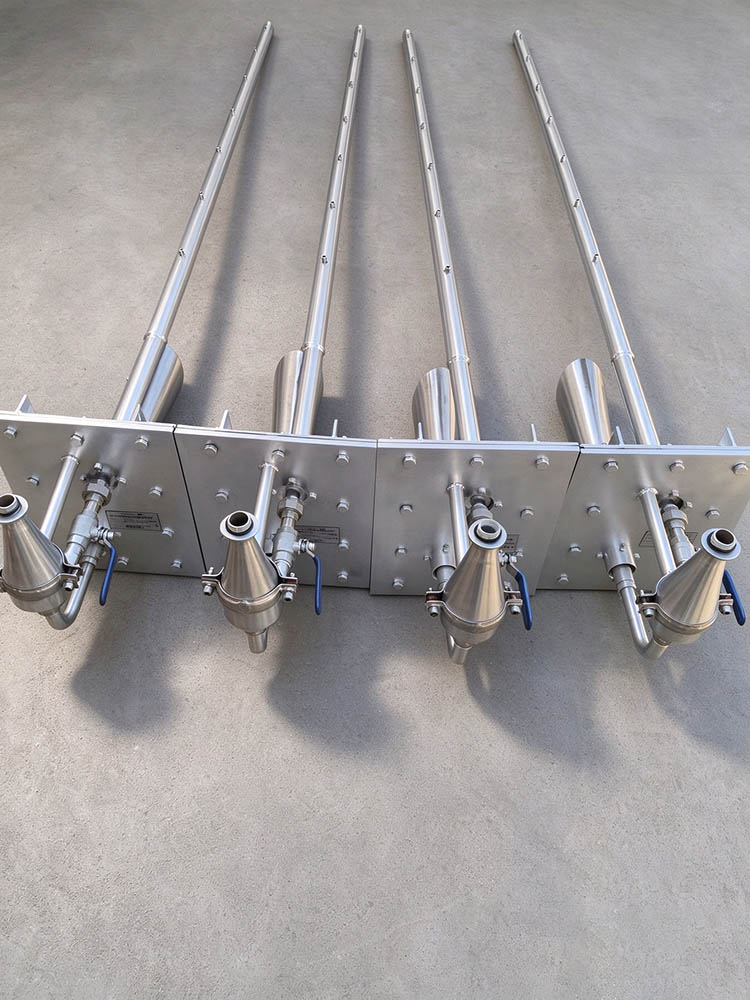

自抽飞灰取样器

　　抽式飞灰取样器（又称自吸式等速飞灰取样器）是燃煤电厂锅炉尾部烟道中用于**等速抽取烟气、采集飞灰样品**的专用装置，主要用于测定飞灰含碳量、校核锅炉热效率和燃烧工况。它不需要外接抽气泵或电机，靠烟道自身压差和文丘里结构产生抽吸动力，可靠性高、维护量小，是 DL/T 567.3—2016 标准中规定的四种飞灰取样器之一。

　　工作原理

　　核心是文丘里引射 + 旋风分离 + 静压等速调节：

　　1. 引射产生负压：烟气在文丘里抽吸管喉部高速流过，形成真空（负压），将烟道内的烟气 - 飞灰混合物吸入取样枪，无需外接风机或压缩空气（部分带吹扫阀的型号会引入厂用压缩空气仅用于反吹清理，不参与取样抽吸）。

　　2. 等速取样：通过内、外静压管（常配 U 形差压计）对比取样嘴内外压力，旋转可调喷嘴调节抽吸量，使取样嘴入口速度与烟道内烟气流速一致。速度相等时，粗细灰颗粒被等比例吸入，样品才具有代表性；吸得过快会偏集粗灰、过慢会偏集细灰，都会造成含碳量失真。

　　3. 气固分离：含灰烟气沿切线方向进入小型旋风分离器，飞灰在离心力和重力作用下落入集灰漏斗、取样瓶；净化后的烟气经文丘里抽吸管排回烟道，不向外排放。

　　运行与维护

　　等速调节：取样前调节可调喷嘴（或调压阀），使 U 形差压计读数为零后再开始取样；厂用压缩空气压力（带吹扫型）一般调到 0.4～0.6 MPa，不可过高以免取样失真。

　　取样周期：运行监督一般以一值（班）为一个周期，可连续或间断采样；单次子样灰量宜不少于 50 g，子样不少于 10 个；性能试验需按 GB/T 10184 做截面多点循环等速采样。

　　防堵与清理：取样枪或分离器堵塞时，可卸下取样瓶，利用烟道负压从分离器底部吸入干净空气反向吹扫；必要时打开吹扫阀用压缩空气反吹。旋风分离器应拆装简便，便于定期清理和检查取样嘴磨损。

　　定期检查：取样嘴磨穿、静压管堵塞、密封垫老化漏气、取样瓶密封圈失效都会直接影响代表性，应纳入日常点检。
