2、滤筒式除尘器的结构

  滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋除尘结构。

  滤筒在除尘器中的布置很重要，既可以垂直布置在箱体花板上，也可以倾斜布置　在花板上，从清灰效果看，垂直布置较为合理。花板下部为过滤室，上部为气箱脉冲室。在除尘器入口处装有气流分布板。

  3、筒式除尘器工作原理

  含尘气体进入除尘器灰斗后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入净气室由排气管经风机排出。

  滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭，首先一分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以及短的时间在上箱体内迅速膨胀，涌入滤筒，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。

  4、技术改进措施和选用技术

  4.1清灰装置

  传统的滤筒除尘器有两种清灰方式，一种是高压气流反吹，一种是脉冲气流喷吹，实践表明前者的优点是气流均匀，缺点是耗毛量大；后者的优点是耗气量小，缺点是气流弱小。为此可作两个方面改进：一方面在脉冲喷吹管上增加导流装置，另一方面把滤筒上部导流风管取消，使脉冲气流和气流同时充分进入滤筒。这样改进后耗气量少，气流均匀，清灰效果好，根据计算，技术改进后的清灰气流流量是脉冲气量的3－5倍。

  4.2 气量分布板

  滤筒除尘器的气流分布很重要，必须考虑如何避免设备进口处由于风速较高造成对滤料的高磨损区域。气流分布板用于滤筒式除尘器有要求，气流分布必须十分稳定和均匀。才有利于气流的上升和粉尘的下降，气流分布板开孔率35%。根据计算，阻力系数＜2，由此可见在气流速度＜0.8ｍ/ｓ的情况下，多孔气流分布板可以满足滤筒式除尘器的要求。

  4.3滤筒和滤料

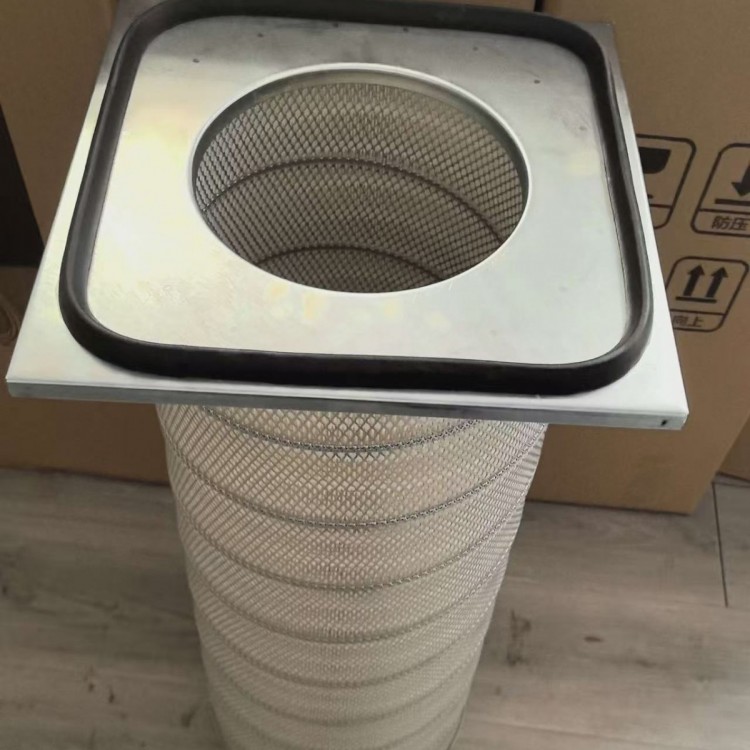

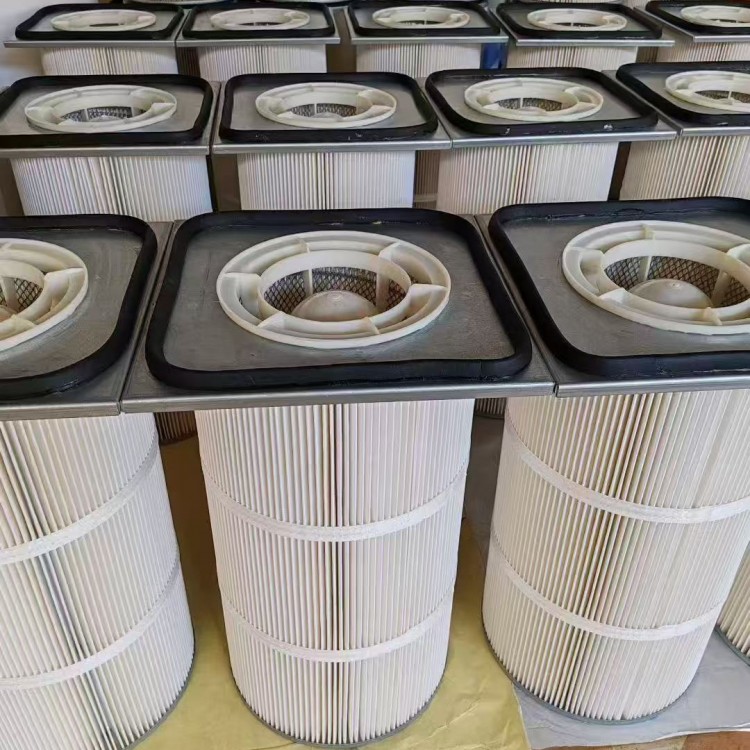

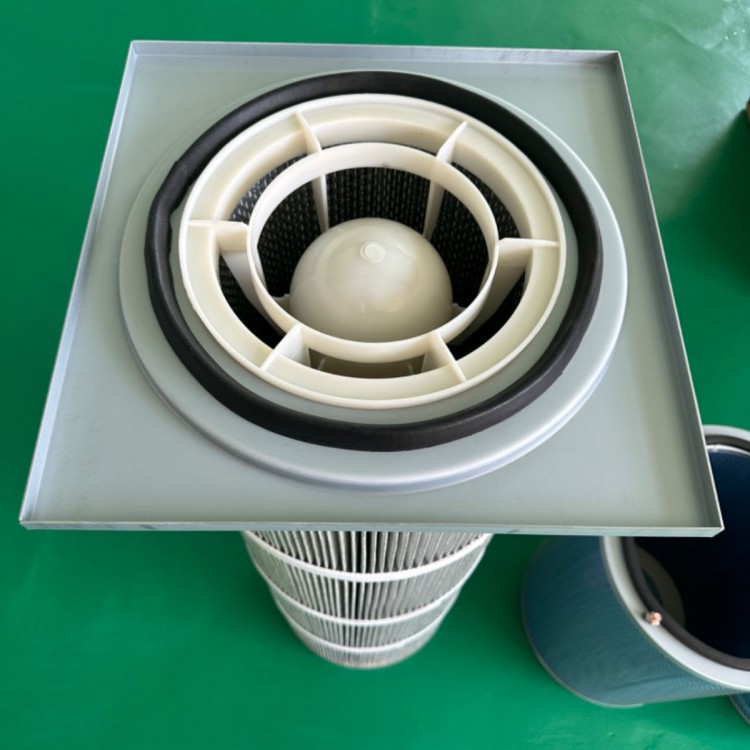

  滤筒是用计算长度的滤料折叠成褶，首尾粘合成筒，筒的内部用金属网架支撑，上、下用顶盖和底座固定，滤料的长度由粉尘的性质和粉尘的浓度决定。

  滤料是滤筒式除尘器部分，也是滤筒式除尘器成败的关键，过去用的滤料一般都用纸页纤维滤料这种滤料对＞0.5ｕｍ的粉尘有过滤效率，但是其缺点是容尘量大，清灰困难，不宜用于高浓度，日本大志株式会社于2000年生产出具有連续长纤维滤料，解决了上述困难，市场上现有的滤袋采用滤料，为深层过滤滤料，以此制成的滤袋在工作初期需要在其表面建立一个初级尘饼。粉尘很容易穿透这种滤料，增大排放量，或者堵塞空气通道。在收集带潮气粉尘时，更容易糊袋。而大志滤料具有以下特点：

  1)通常的滤料是深层过滤，它依赖于滤料表面的粉尘层达到有效过滤，建立有效过滤时间　约为整个过滤过程的10%。覆膜滤料是表面过滤，粉尘不透入滤料，无初滤期，开始就是接近的有效过滤。

  2)传统的滤料在高浓度粉尘进入后，透气性下降，阻力上升。覆膜滤料以均匀细微孔径及其不粘性，投入使用后立即提供的过滤性能，粉尘透过率近似零，阻力基本处于稳定，经测试在过滤速度1－2ｍ/min工况下，其阻力约为300－500Pａ。

  3)对毡滤料，一般用高能脉冲喷冲清灰才能维持滤料的常规阻力，用覆膜滤料则降低喷吹强度30%－50%即可维持滤料的常规阻力。

  4同种工况下，一般是传统毡滤料的5倍寿命。
