氟化钾、氟化铵蒸发结晶简介
一、物料核心特性
氟化钾（KF）
水溶液偏碱性，热稳定性很好，高温不易分解；溶解度随温度明显升高，常温极易潮解，结晶多带结晶水（二水氟化钾）。体系没有游离XXX时腐蚀相对可控，一旦料液酸化产生游离 HF，腐蚀性急剧上升，可腐蚀玻璃、普通金属甚至破坏钛材钝化膜 。
氟化铵（\boldsymbol{NH_4F}）
重点风险：受热极易分解，温度升高逐步释放X气、X化X，生成有毒腐蚀性气相；水溶液呈X性，本身自带氟离子腐蚀风险，蒸发对温度控制要求极严，必须负压低温操作，不能高温浓缩。
两种盐经常共存于氟化工、锂电、稀土浸出废液，很多项目需要单独回收或者二者分盐。

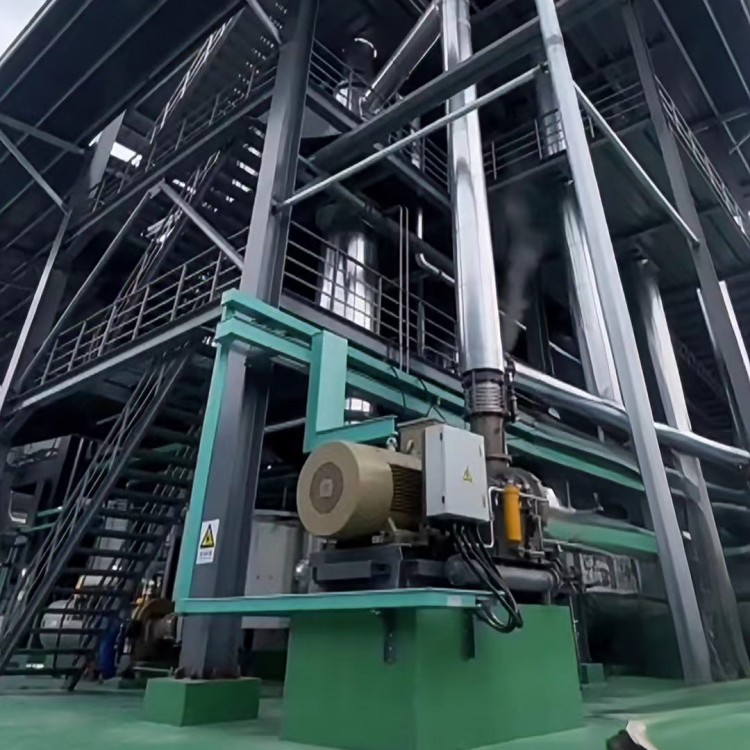

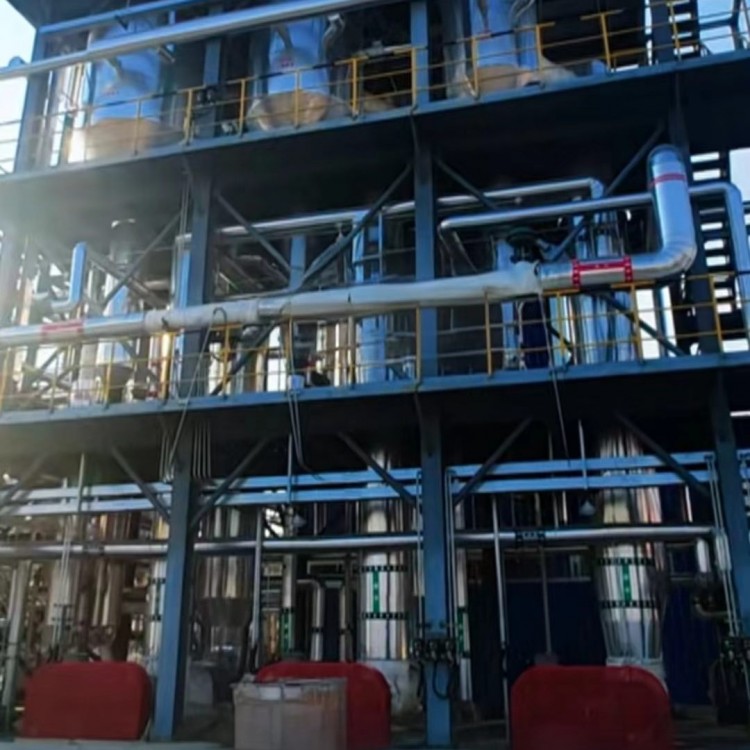

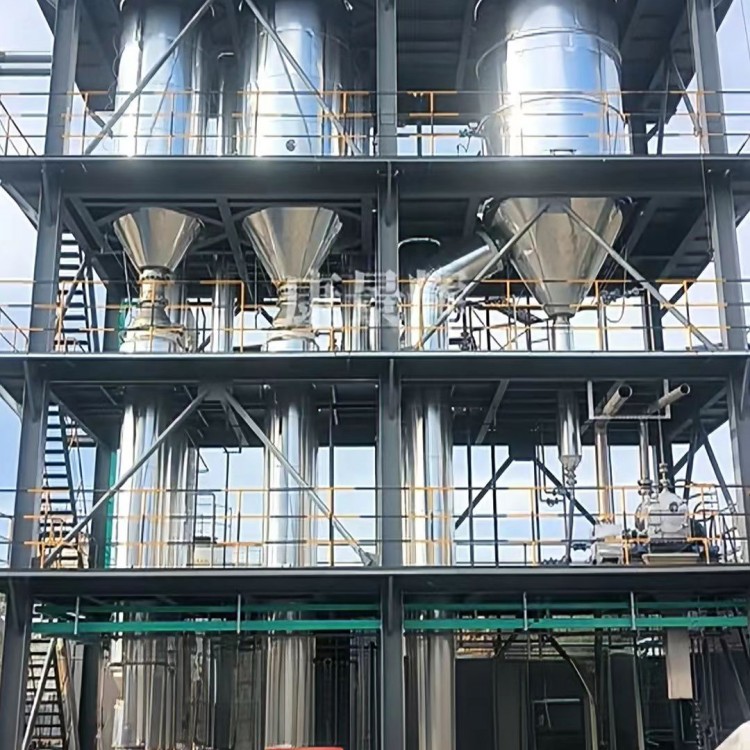

二、主流工艺路线
路线 1：单独氟化铵溶液浓缩结晶
氟化铵不能高温蒸干，一般采用：负压低温蒸发浓缩 + 冷却结晶
1. 蒸发工段：真空低温浓缩，仅提浓至接近饱和，不在蒸发器大量析晶，规避高温分解跑气；多用降膜预浓缩，高浓度段改用强制循环。
2. 冷却结晶：浓液送入冷却结晶器降温析出氟化铵晶体，离心机固液分离；母液回流蒸发。
3. 尾气吸收：蒸发气相含有 NH_3、HF，必须配套尾气吸收塔回收，防止腐蚀设备与废气排放。
路线 2：单独氟化钾溶液蒸发结晶
氟化钾热稳定性强，工况窗口更宽，可以高温蒸发直接析晶，也可以浓缩后冷却结晶。强制循环蒸发器居多，防止结晶附着管壁结垢堵管；出料晶体经过洗涤、干燥得到工业氟化钾。
路线 3：混合液氟化钾 / 氟化铵分盐
混合体系分盐难度很高，单纯依靠溶解度差异很难彻底分开，工业上常用两种方案：
1. 化学转化（最常用）：加 KOH 和氟化铵反应，把 \boldsymbol{NH_4F} 转化成氟化钾，蒸出X气回收X水，体系最终只得到氟化钾溶液，省去复杂分盐。
2. 分步结晶：精准控制温度、浓度，利用溶解度差异分步析出，但产品容易互相夹带，很难做到高纯度，实际项目选用较少。
三、材质选型（本体系最大难点）
氟离子工况选材和普通氯盐完全不一样，是项目成败关键
1. 钛材（TA2）：仅适合中性、碱性含氟溶液；一旦存在游离XXX，钝化膜会被氟离子破坏，钛材快速腐蚀穿孔，不能直接用于X性氟化铵体系
2. 哈氏合金 C276 / 锆材：适合含有游离 HF、X性氟化铵高温蒸发工段，耐氟腐蚀性能强，但造价极高
3. 衬 PFA / PTFE：用于低温管道、储罐、冷凝、尾气吸收，成本低，但不能用于高温换热面，导热差，容易老化
4. 普通不锈钢、双相钢：严禁直接用于含氟料液，腐蚀速度极快
四、典型工况控制要点
氟化铵
- 蒸发温度：负压低温运行，一般控制 50～75℃，严禁长时间高温，一旦大量分解，气相 HF、X气会腐蚀整套管线，尾气处理压力暴增
- 沸点升高大，压缩机选型要预留足够温升余量
- pH 监控，防止大量游离XX酸生成
氟化钾
- 温度限制宽松，可在较高温度蒸发；重点控制结晶水，如果目标是无水氟化钾，结晶之后需要高温真空干燥
- 晶体潮解性强，离心、包装工段需要防潮
五、适用场景
1. 氟化工副产废液回收，氟化铵、氟化钾资源化
2. 稀土、锂电湿法冶炼浸出液，氟盐回收
3. 电子蚀刻废液、含氟废水零排放，回收氟盐减少危废量
六、优缺点
优点
1. 氟盐本身具备经济价值，回收之后可以外销，抵消蒸发运行成本
2. MVR 工艺蒸汽消耗低，适合蒸汽价格高厂区
缺点
1. 腐蚀等级极高，核心设备材质昂贵，一次性投资远高于氯化钠、氯化铵蒸发项目
2. 氟化铵分解风险大，自控、尾气系统必须配套，运维复杂
3. 氟盐极易潮解，后段干燥、包装要求高
4. 钙、镁、硅杂质容易生成氟化钙、X硅酸盐硬垢，前端预处理要求高
七、和氯化铵蒸发器对比
项目 氟化铵蒸发 氯化铵蒸发
腐蚀介质 氟离子 + HF，对钛材有侵蚀 氯离子，钛材稳定可靠
分解产物 氟化X + X气，双重强腐蚀 X气、氯化X
材质 哈氏合金 / 锆 / 衬氟 钛材为主
温度窗口 更低，分解风险更大 可适当提高蒸发温度
八、常见运行故障
氟化铵分解跑气、游离XX酸造成换热管腐蚀泄漏、晶体潮解结块、氟化物结垢、尾气吸收堵塞、产品纯度差盐互相夹带。
冀公网安备13010402002588
