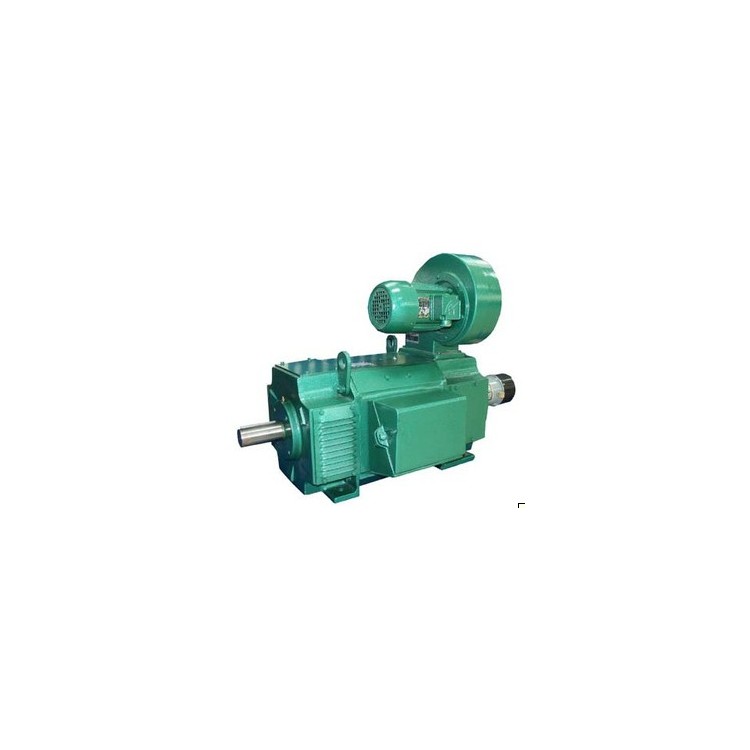

Z4系列直流电机（详细说明）
一、概述
Z4系列直流电机：中心高100——355是中华人民共和国机械行业标准JB/T6316-92《Z4系列直流电机技术》所规定的标准系列小型直流电机；中心高400——450mm为标准系列之外的扩充Z4直流电机。
Z4系列直流电机（中心高100——450mm）是我厂系列产品，本系列电机可广泛应该用于冶金工业轧机、金属切削机床、造纸、染织、印刷、水泥、塑料挤出机械等各类工业部门，适用于调速范围广、过载能力不大于1.6倍的电力拖动。恒动率弱磁向上调速范围对于不同规格可以达到额定转速的1.0——3.0倍，恒转矩降低电枢电压向下调速可达20r/min，过载能力见附录A。
Z4系列直流电机比Z2、Z3系列具有更大的优越性，它不公可用直流机组电源供电，更适用于静止整流电源供电。而且转动惯量小，具有较好的动态性能，并能随较高的负载变化率，特别适用于需要平滑调整、效率高、自动稳速、反应录敏的控制系统，具有当今国际先进水平。
电机的定额为连续工作连续定额，在海拨不超过1000m，环境空气温度不超过40℃的地区，电机能按技术数据表中的数据额定运行。本系列电机采用F级绝缘。
Z4系列直流电机的功率范围由1.5KW至600KW，标准额定电压有160V和440V两种。额定转速有3000、1500、1000、750、600、500、400、200r/min共九种，励磁方式为他励，励磁电压为180V。除上述规定的等级外，根据具体情况和用户的需要，可派生出其他功率、电枢电压、转速及励磁电压值。
额定电压为160V的电机，在单相桥式整流器供电的情况下，一般需要带电抗器工作，外接电抗器的电感数值在电机铭牌上注明。额定电压为440V的电机，均不需外接电抗器。
本系列电机性能不仅符合国标GB/T755《旋转电机基本技术要求》，也符合德国VDE0530标准。
型号含义
注：就Z4-112/2-1型号而言，“/”后面位数字代表极数，第二位数字代表铁心长度序号。
1、基本结构
Z4系列直流电机采用八角形全叠片结构，不仅窨利用率高，而且估用静止整流器供电时，能随脉动电流和快速的负载电流的变化。
Z4系列直流电机一般不带串励绕组，适用于需要正、反转的自动控制技术中。根据用户需要也可以制成带串励绕组。中心高100——280mm的电机无补偿绕组，但中心高250m、280m需的电机根据具体情况和需要可以制成带补偿绕组，中心高315——450mm的电机带有补偿绕组。
2、冷却方式和结构、安装形式
电机的基本冷却方式为IC06，即自带鼓风；也可以为IC17，即冷却空气进口为管道、出口为百叶窗排风；也可以为IC37，即冷却空气进出口均为管道。并有多种派生形式，如自通风型、带轴向风机型、封闭型、空/空冷却器型等。各机座号电机所需冷却风量、风压、及风机电机功率等数据见表1。整个系列电机的外壳基本防护等级为IP21S。
本系列电机的安装形式符合GB/T997《电机结构安装型式及代号》的规定，电机的安装尺雨除底脚孔的轴向距离（B尺寸）外，其余尺寸均符合IEC标准。本系列具有如下安装形式（见表2）。
电机出线盒位置从传动端（非换向器端）视之在机座的右端（即正盒），如果用户要求出线盒置于机座的另一侧，订货时注明反盒。电机基本出轴为单轴伸，面对出线盒（正盒）出轴方向为左出轴。如果用户需要也可以制成双轴伸。转轴的基本旋转方向从换向器端视之为逆时针旋转。电机的传动方式为弹性联轴器联接，也可用于有一定径向力的传动方式（皮带齿轮传动），其允许承受的径向力应不大于附录2曲线上的数值。
3、电机的附件
根据用户的需要电机可以设计成能附装测速发电机、脉冲发生器、离心开关以及制动器等的结构形式，具体要求可以与本厂协商。
备注：技术数据表中的规格、功率和弱磁调速范围等仅供参考，为了不断地采用新技术、新材料，表中的数据会有变动。
三、订货须知
1、订货前请先查阅样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品。在订货合同中请注明电机的型号、功率、电压、旋转速度、激磁方式、激磁电压及结构安装形式等数据，如Z4-180-31 37KW 440V 1000r/min 他励180V，卧式带底脚或IMB3。
2、对产品有特殊要求时，如双轴伸、出线盒位置反盒、转轴逆向旋转等，均需在合同中明确注明。
3、如所需品种规格在本样本所列之外，或另有其他特殊要求时，经双方协商同意后签订合同或试制协议书。
4、各类产品除电机的轴伸键外，所有附件均不在供应范围内，用户如需附件或备件，例如电刷、刷握等，请事先在合同中注明所需的附件或备件的名称规格与数量。
5、如使用环境特殊，需要制成湿热带型，请在原型号后面注明“TH”。
