华维国创HW-DU400-64NF四头全自动视觉贴片机

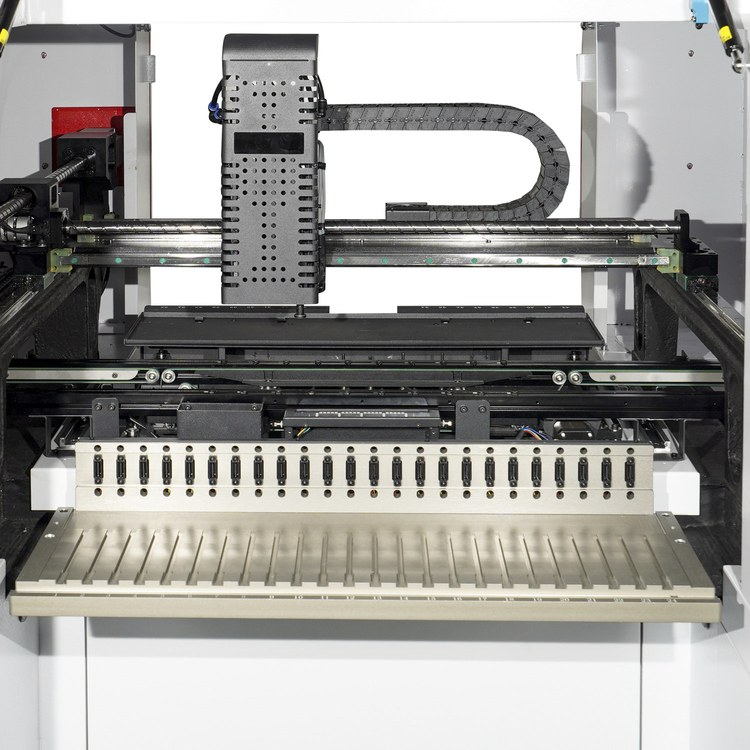

华维国创 HW-DU400-64NF 四头智能高速贴片机

HW-DU400-64NF 是华维国创自主研发的高效率泛用型智能贴片机，通过机器视觉将贴片元件精准放置在PCB焊盘上，是超高速机的高精密贴片伴侣。可贴装高度达20mm的大元件，贴片速度8000-11000pcs/h，可连续＞24小时不停机稳定工作。

一、产品特点

· 真精准：伺服驱动+研磨丝杆，贴片精度0.05mm，重复贴装精度0.05mm，定位精度0.01mm；

· 真高速：4头同时识别、同时取料，贴片速度8000-11000pcs/h；

· 真智能：基于Windows的华维国创智能操作系统，导入坐标文件一键自动编程，最优路径规划，编程只需5分钟，兼容CSV/TXT格式；

· 真高效：三段式科学传板，减少传板等待时间，支持普通拼板/鸳鸯板功能；

· 安全周到：紧急旋停按钮、三色报警灯、开盖降速/停机、防静电传送带、飞达翘起报警、漏电保护器。

二、贴片范围

· 适配0201、0402、0603、0805、1206、LED灯珠、二极管、三极管、SOT，30×30mm范围内引脚间距大于0.3mm的QFP、BGA等，可接受异型元件贴片视觉定制；

· 可贴元件高度≤20mm，元件角度支持±180°，Z轴最大行程50mm；

· 贴片面积：550×360mm（不含托盘）/ 550×180mm（含托盘），基板厚度≤3mm，XY最大行程640×680mm。

三、供料系统

· 喂料器数量64位（以8mm飞达为准），支持电动飞达、震动飞达、IC托盘，适用NXT飞达；

· JUKI适用吸嘴（4只），多头同取，吸嘴缓冲范围4.5mm；

· IC料盘2盘96位（L650×W175mm），自动布局物料分配，自动定位取料坐标；

· 真空泵+高速真空破坏阀，气源压力0.5-0.7Mpa。

四、视觉与运动系统

· 1部Mark相机+4部高速识别相机+1部高精密相机，固定拍摄飞行对中；

· Mark点手动/全自动定位，漏料自动补正、元件角度自动纠偏、无效料自动抛料；

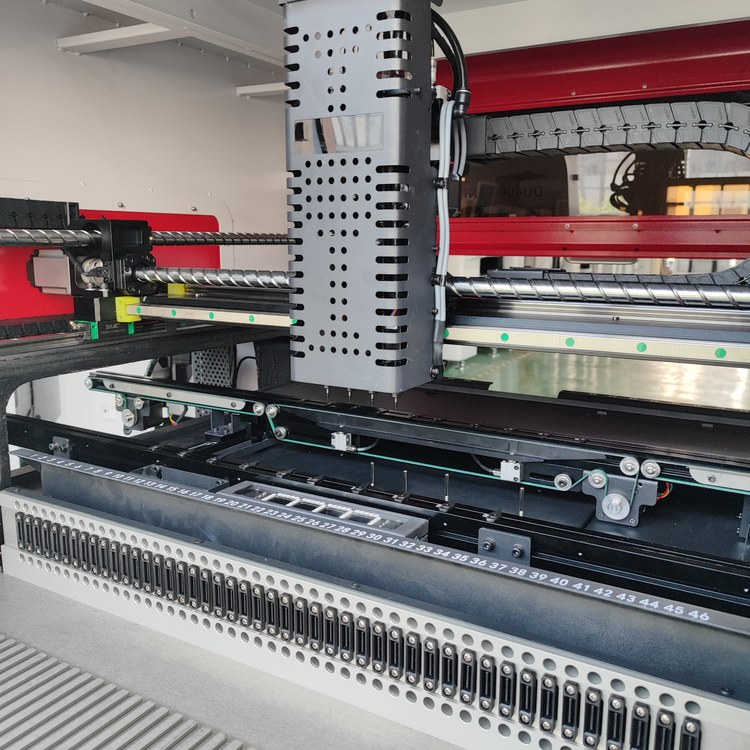

· 高速DSP驱动+交流伺服电机，直线导轨+研磨丝杆，智能曲线加减速直线联动；

· Intel高性能处理器工控主机+17寸工业控制显示器；电源AC220V 50/60Hz 600W；外形L1160×W1340×H1450mm，约690kg。

五、售后服务

· 设备培训之日起提供1年免费保修服务（人为损坏及耗材除外）；

· 上门安装调试、现场培训，提供整条SMT生产线方案定制与布局指导；

· 北京华维国创电子科技有限公司，全球SMT设备实力品牌供应商。

联系人：孙工　电话/微信：18210740377（微信：HWGCSMT）
