| SWC系列（标准系列）公称扭矩范围为 150–1120000 N·m，法兰直径范围为 58–620 mm；SWC-I 轻型系列法兰直径 58–225 mm，额定转矩 150–22000 N·m，轴线折角 25°–35°。 |
数据来源：JB/T 5513 标准
产品型式与选型指引
SWC型按结构可分为 BH、BF、DH、CH、WH、WF、WD 等七种型式，常用型式特点如下：
- SWC-BH 标准伸缩焊接式：高效能传动，可补偿轴向、径向和角向位移，应用***
- SWC-CH 长伸缩焊接式：专为轴线偏差大或需轴向移动的传动系统设计
- SWC-DH 短伸缩焊接式：整体式叉头焊接结构，适用于轴线折角达 15°–25° 的工况
- SWC-WH 无伸缩焊接式：专为传递大扭矩、高转速工况设计
SWC-WD 无伸缩短式：整体式叉头结构，补偿角度可达 15°–45°
技术参数（平台属性字段参考）
| 属性项 | 填写内容 |

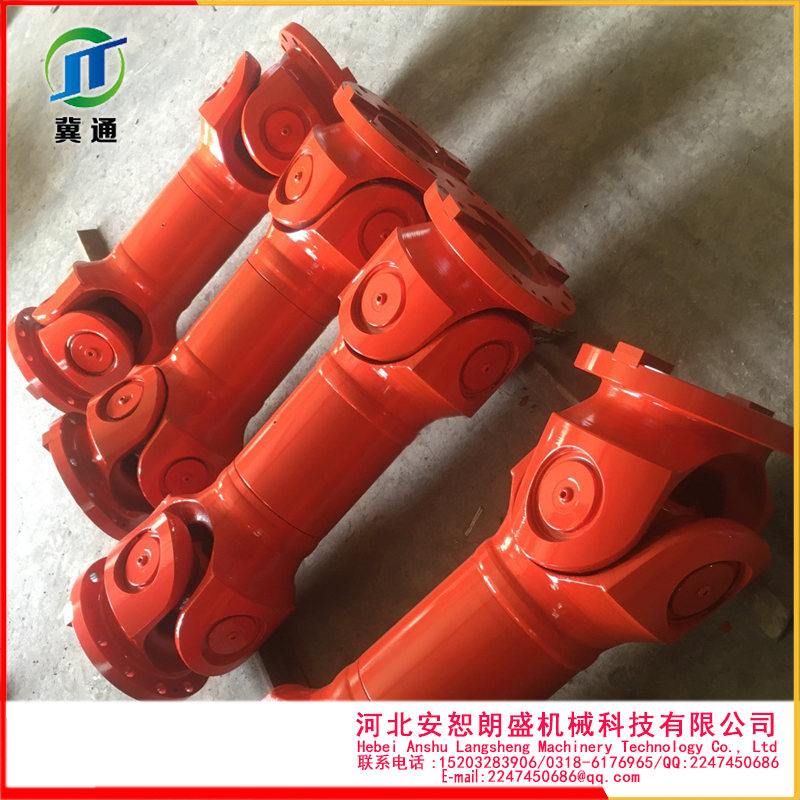

| 产品名称 | SWC型十字轴式万向联轴器 |
| 类型 | 十字轴式万向联轴器 |
| 是否进口 | 否 |
| 标准编号 | JB/T 5513-91 |
| 材质 | 锻钢 / 45# / 35CrMo（可选） |
| 公称转矩范围 | 1.25–710 kN·m（单节）；系列可达 1120000 N·m |
| 轴孔范围 | 57–426 mm（依型号） |
| 轴线折角 | 15°–25°（部分型号可达 45°） |
| 传动效率 | 98%–99.8% |
| 加工定制 | 是 |
| 是否有现货 | 依型号与订单（常规型号可议） |
| 包装 | 木箱 |
| 发货地 | 河北 |
河北源头工厂 · 直供联系人
- 联系人：李飞(李先生)
- 电话 / 微信：+86 15203283906
- 邮箱：2247450686@qq.com
欢迎新老客户来电咨询、索取样本、来图定制。我们提供从选型咨询、图纸确认、生产制造到售后技术支持的全流程服务。
