产品概述
点胶纸是变压器、互感器等电力设备内部关键固体绝缘介质，广泛应用于输变电装备的匝间绝缘、层间绝缘、对地绝缘结构。点胶纸的耐电压强度直接关系电力变压器整体运行安全，如果材料本身介电性能不达标，在长期交变电场作用下，极易发生绝缘击穿，造成变压器短路、烧毁等重大设备事故。因此，针对点胶纸开展工频击穿电压、耐电压强度检测，是原材料入厂检验、成品型式试验、配方工艺改良必不可少的试验环节。
BDJC‑50KV 点胶纸耐电压强度试验仪是面向绝缘纸、点胶纸、电缆纸、电容器纸开发的专用高压检测设备，严格遵循 GB/T1408 固体绝缘材料电气强度试验方法进行整机设计制造，同时兼容多项国内与国际绝缘检测标准，既可以完成点胶纸工频击穿电压、电气强度、耐压时长测试，也可拓展用于橡胶、塑料、薄膜、陶瓷、绝缘油等固体、液态绝缘介质的性能检测。设备采用 PLC 中央单元搭配计算机测控架构，集成无线蓝牙远程操控模块，兼顾测试精度、运行稳定性与操作安全性，是电力绝缘材料生产企业、变压器制造工厂、第三方检测实验室、科研院所配置的核心检测装备。
该套试验系统摒弃传统机械调压结构，采用无触点元件实现匀速升压，可分别在空气介质、绝缘油介质两种试验环境完成试样测试。针对点胶纸这类薄型纸质绝缘材料，油中测试可以有效抑制表面爬电、空气电离带来的试验干扰，减少试样边缘闪络造成的误击穿，保证检测结果的重复性与可信度。整套设备把高压发生单元、试样试验仓、安全联锁机构、数据采集单元、测控软件集成为一体化主机，外接计算机完成参数设置、曲线显示、数据存储、报告输出，适配实验室常态化批量检测工作场景。
一、设备适配标准体系
检测设备的标准符合性，是试验数据具备有效性的前提。BDJC‑50KV 点胶纸耐电压强度试验仪支持多项国内、国际标准，覆盖纸质绝缘、高分子固体绝缘、液体绝缘介质的检测要求。
国内标准包含 GB1408‑2016 固体绝缘材料电气强度试验方法，GB/T1695‑2005 硫化橡胶工频电压击穿强度和耐电压的测定方法，GB/T3333 电缆纸工频击穿电压试验方法，HG/T3330 绝缘漆漆膜击穿强度测定法，GB12656 电容器纸工频击穿电压测定法，GB/T507‑2002 绝缘油击穿电压测定法，DL429.9‑91 绝缘油介电强度测定法。 国际标准包含 ASTM D149 固体绝缘材料工频击穿电压测试标准，IEC60243‑1 绝缘材料电气强度试验标准。
针对点胶纸检测，主要执行 GB/T1408 标准规范，标准中明确规定电极结构、升压速率、试样环境、介质选择、结果计算方法。设备软件内部预置标准参数模板，操作人员可直接调用对应标准参数，减少人工设置带来的人为误差，让点胶纸检测流程完全对标国标试验流程，检测数据可以用于出厂报告、第三方送检、产品型式检验等工作。
二、设备工作原理
绝缘介质击穿分为热击穿、电击穿、局部放电击穿等多种形式，点胶纸这类薄型绝缘材料，工频条件下多以电击穿为主。BDJC‑50KV 试验仪的工作流程可以简单概括为：控制系统控制调压器平稳提升输出电压，经过高压变压器转换得到高压交直流电压，电压施加在上下电极之间，被测试样放置在两个电极当中。电压持续升高，当电场强度超过点胶纸介质耐受极限，绝缘纸内部发生电离，形成贯穿性导电通道，绝缘性能瞬间失效，回路电流快速增大。设备电压传感器、电流传感器同步采集回路电压、漏电流信号，系统依据电压突降或者电流超限双重判据识别击穿瞬间，迅速切断高压输出，记录击穿时刻峰值电压，结合试样厚度，计算得出材料电气强度数值。
设备支持两种试验介质，空气介质适合快速筛查试验，绝缘油介质多用于点胶纸等薄试样的精准测试。纸质试样在空气中测试，容易出现沿试样表面的闪络放电，并非材料本体击穿，会造成测试结果偏低；把试样完全浸没在绝缘油中开展试验，能够消除空气电离干扰，得到材料本体真实击穿性能。
在硬件层面，西门子 PLC 作为底层控制核心，负责升压调节、高压通断、计时、联锁保护动作；计算机作为上层人机交互终端，完成参数录入、实时数据采集、电压‑电流曲线绘制、数据存储导出。设备搭载双向电压电流干扰抑制技术，能够抑制试样击穿瞬间产生的脉冲干扰，避免干扰造成系统失控或者通讯端口损坏。同时配备无线蓝牙发射器，蓝牙最远传输距离可达 1000 米，摆脱传统数据线束缚，实现人机分离远程操作，高压试验时操作人员可以远离高压主机，进一步规避人身安全风险。
整套系统同时支持击穿试验、耐压试验、梯度升压试验三类试验模式。击穿试验持续升压直至试样绝缘破坏；耐压试验输出设定电压，维持指定时长，观察试样在恒定高压下是否发生击穿；梯度升压按照设定步长逐级抬升电压，每一级电压保持指定时间，适合模拟电力设备实际工况的加速老化试验。
三、整机硬件组成
BDJC‑50KV 点胶纸耐电压强度试验仪由试验主机、高压发生器系统、电极组件、试验油箱、控制系统、数据采集系统、放电系统、配套软件共同组成。
试验主机：一体化钣金柜体，集成高压变压器、无触点升压调压器、安全联锁仓门、故障报警指示灯，主机尺寸 10006001400mm，整机重量 100KG，柜体内部做绝缘隔离处理，高压区域与控制区域物理分隔，降低电磁干扰。
高压发生器：变压器容量 3KVA，变压器变比 1 比 500，实现 0‑50KV 交流直流高压输出，变压器 0‑100V 输出信号用于信号采集。
电极组件：标配符合国标要求 25 毫米电极两只，75 毫米电极一只，同时兼容 6 毫米电极、球形电极、球板电极、线材电极、管材电极等多种选配电极。电极边缘做倒圆处理，消除尖端放电，保证点胶纸测试时电极与试样充分贴合。
试验油箱：可拆装式油浴装置，盛放绝缘油介质，用于点胶纸、薄膜类试样浸油试验，油箱拆装清洗简单，方便更换绝缘油。
控制系统：西门子 PLC 中央处理单元，支持有线 232、485、网口通讯，同时支持无线蓝牙控制，击穿发生之后实现快速切断高压，完成自动放电。
数据采集系统：包含高精度电压传感器、漏电流传感器，漏电流检测范围 0‑150 毫安，实现电压、电流同步采集。
放电系统：试验结束自动放电，释放电极上残余高压，降低触电风险。
测控软件：运行于 Windows 操作系统，完成参数设置、过程监控、曲线绘制、数据存储、报告打印导出。 配套附件包含绝缘手套、电源线、产品说明书、装箱清单。
四、完整性能参数
最高输出电压：50Kv 变压器容量：3KVa 工作电压：220v±10 的单相交流电压和 50Hz±1 的频率 控制方式：西门子 PLC 试验方式：交流 / 直流试验，匀速升压、梯度升压、耐压试验 试验介质：空气 / 绝缘油，标配方便拆装的油浴装置 升压装置：采用先进的无触点原件匀速升压，淘汰前款机械调压 升压速度：0.1kv‑5.0kv/s，可自由设定 漏电流选择：0‑150mA 通讯接口：232/485 / 网口 控制方式：无线 / 有线可选 击穿判断方式：电压 / 电流双重判据 放电方式：自动放电 变压器变比：1:500 采集方式：变压器 0‑100v 输出 耐压环境：固体；液体，可以定做高温环境高温油工况。
安全保护功能：跳闸后电压自动回零；超压保护；试验过流保护；试验短路保护；安全试验门保护；软件误操作保护；零电压复位保护；试验漏电保护；独立接地保护；试验结束放电保护；设备故障报警保护。
五、软件系统功能详解
软件基于 Windows 窗口操作平台开发，人机交互界面直观易懂，适配实验室操作人员日常使用，主要功能包含曲线可视化、多格式数据导出、报告打印、多模式试验选择、灵活参数配置、人员权限管理、海量历史数据存储

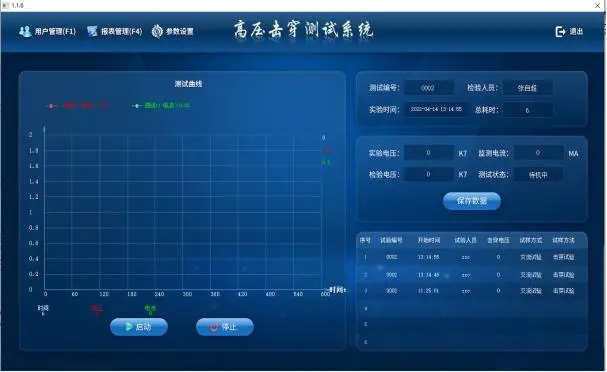

动态曲线显示：试验全过程实时绘制电压‑时间、电流‑时间变化曲线，试验人员可以直观观察升压全过程，掌握试样在高压下的状态变化，击穿瞬间曲线出现明显突变，便于后期回看试验过程，区分是试样本体击穿还是表面闪络。
试验模式选择：软件可自由切换直流试验、交流试验；试验方法支持击穿电压试验、耐压试验、梯度试验。针对点胶纸测试，可直接选用 GB/T1408 标准对应的试验模板。

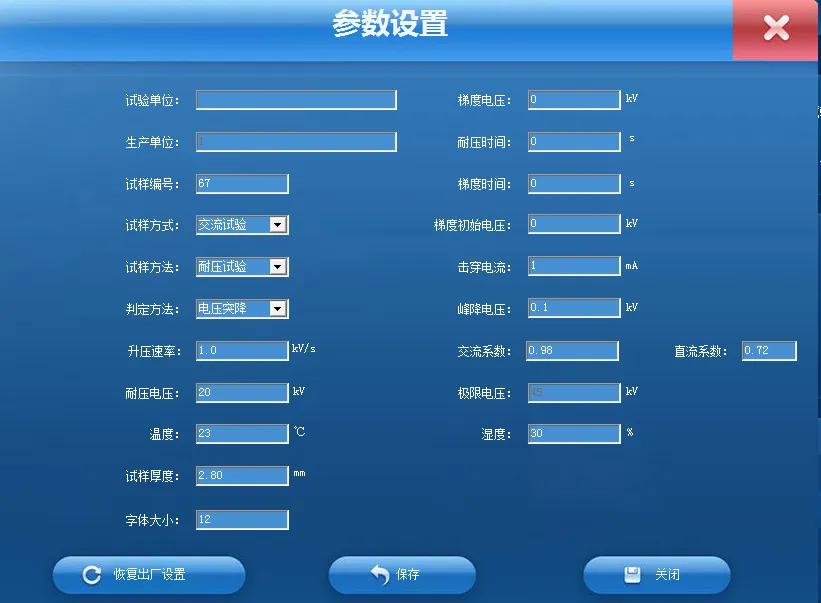

全维度参数设置：可以录入试验单位、生产单位、试样编号、试样厚度，设置梯度电压、耐压时间、梯度时间、梯度初始电压、击穿电流、峰降电压、极限电压，同时录入环境温度湿度参数。软件内部参数全部开放，满足不同材料、不同标准的试验条件。
人员权限管理：支持用户名与密码登录，不同操作员独立账号，操作记录留存，不同操作人员操作互不干扰，满足实验室质量体系对于人员管理的要求。
数据存储与导出：试验结果可以无限储存，历史试验记录可以按时间、试验编号查询检索。支持导出为 Excel 格式，方便用户在办公软件做二次统计分析；也可以直接在软件内部完成报告编辑、打印输出，报告包含全部试验条件与测试结果，满足实验室档案归档。
标准内置模板：软件内置多项国标参数模板，操作人员选定对应标准，关键参数自动填充，避免人工设置参数出错。
云端与第三方对接能力：软件支持无线云端协议上传，具备 OPC UA、Webservice 等上位机对接能力；硬件通讯支持 TCP、UDP，物理接口包含 COM、USB 等，可对接工厂 MES 系统，实现试验数据上传至企业信息化平台，满足智能制造的数据采集需求。
自检与预警提示：软件自带设备自检功能，开机自动校验硬件状态，出现异常给出预警提示，提前排查故障，防止无效试验。试验结果支持自动筛选，可选择性保留有效试验数据，剔除闪络、误击穿的无效记录。
六、点胶纸试样检测操作完整流程
6.1 试验前准备工作
试样预处理：点胶纸试样需要按照标准要求裁切，试样尺寸大于电极尺寸，避免试样边缘距离电极过近发生沿面放电。试样表面保持干净平整，不能出现褶皱、破损、孔洞、污渍。按照标准环境条件对试样进行状态调节，消除湿度对纸质绝缘材料测试结果的干扰，湿度会直接降低点胶纸耐电压性能，预处理环节直接决定检测结果可靠性。使用千分尺多点测量试样厚度，取平均厚度数值，录入软件系统。
环境检查：实验室环境避免强电磁干扰，设备做好可靠接地，检查接地线无破损。如果选用油介质试验，提前检查试验油箱，绝缘油保持清洁，油中不能存在杂质气泡。
设备开机预热：接通设备 220V 工作电源，开启主机电源，启动计算机，打开测控软件，设备充分预热，让传感器、控制系统进入稳定工作状态。确认无线蓝牙模块通讯正常，如果使用无线远程操控，确认蓝牙信号连接稳定。
电极检查：检查上下电极表面清洁，没有氧化层、油污、烧蚀痕迹，电极对中对齐，保证上下电极同轴。
6.2 参数设置
在软件参数设置界面，录入试样编号、试样厚度，选择试验模式，点胶纸常规检测选用交流击穿试验。按照 GB/T1408 标准规定设置升压速率，设置峰降电压、击穿电流阈值，设置极限保护电压，防止设备超量程工作。选择试验介质，空气测试直接把试样放置在下电极；油介质测试，将试样平整浸没于绝缘油中，保证试样全部浸在油液面以下，消除气泡。全部参数核对确认无误之后保存参数。
6.3 装样与安全确认
把处理完毕的点胶纸试样平整放置在下电极上，缓慢放下上电极，保证电极和试样表面充分贴合，不要产生挤压褶皱。关闭试验仓门，确认仓门完全闭合，设备门联锁生效，仓门没有关好的情况下，高压回路无法启动输出。人员撤离高压试验仓区域，如果使用蓝牙远程控制，操作人员可以在安全距离外开展后续操作。
6.4 启动试验与过程监控
点击软件启动按钮，设备开始自动升压，软件界面实时显示实时电压、监测漏电流，同步绘制试验曲线。试验人员通过观察窗观察试样状态，同时监控软件界面数据变化。当点胶纸发生绝缘击穿，系统检测到电压突降或者漏电流达到设定阈值，设备会在极短时间内切断高压，电压自动回零，自动启动放电系统释放电极残余电荷，软件自动保存本次击穿电压数值，结合录入厚度计算电气强度。
如果是耐压试验，设备升到设定耐压电压之后自动计时，到达设定耐压时长没有击穿，判定该试样耐压合格。试验中途出现冒烟、异响等异常情况，可以点击软件停止按钮或者设备急停按钮，立即终止试验。
6.5 试验结束，取出试样
试验完成，确认设备自动放电完成，油介质试验等待油中气泡消散，打开试验仓门，取出被测试样。观察击穿位置，记录试样击穿状态。更换下一片试样，重复装样、启动试验流程，同一批次点胶纸需要多组平行试样测试，按照标准要求剔除异常数据，计算平均值。
6.6 数据保存，报告输出
全部试样测试结束之后，查看历史记录，核对每一组试验条件和测试结果，对有效试验数据做筛选。将数据导出 Excel 保存，或者直接打印标准化检测报告，纸质报告归档留存。完成试验后关闭软件，关闭设备主机电源，做好电极、油箱清洁维护工作。
重要提示：即使设备自带自动放电功能，在直流试验结束后，建议使用接地棒进行二次确认放电，防止残余电荷，保障操作安全。
七、设备核心技术优势
固体液体两用，适配点胶纸复杂测试工况市面上很多同类设备仅支持固体材料空气试验，BDJC‑50KV 同时支持固体试样和液体绝缘介质测试，配置可拆装试验油箱。针对点胶纸、电缆纸这类薄型纸质绝缘材料，可以直接开展油中击穿测试，规避空气闪络干扰，获取材料本体真实耐电压强度，这对于变压器绝缘纸检测有着很高实际价值。
双重击穿判定，采集精度高，抗干扰能力强设备同时支持电压突降、漏电流超限两种击穿判断逻辑，相比单一电压判别的普通设备，可以区分试样本体击穿、沿面闪络等不同失效现象。配备双向电压电流干扰抑制技术，击穿瞬间的脉冲干扰不会造成系统误动作，西门子 PLC 控制单元保障升压全程平稳，电压采集精度高，试验数据重复性好，同一批次点胶纸多次平行测试离散度小。

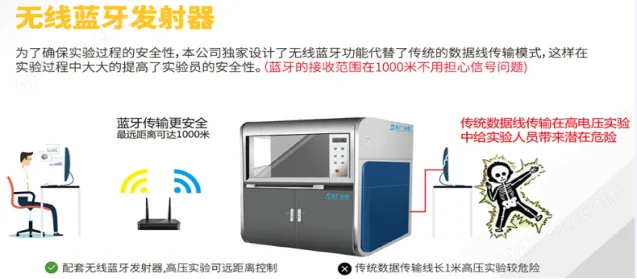

蓝牙远程无线控制，大幅提升高压试验安全性传统高压击穿设备依靠数据线连接计算机，操作人员距离高压主机近，存在安全隐患。本设备配置无线蓝牙模块，最大传输距离可达 1000 米，实现人机分离操作，试验人员远离高压仓，即可完成参数设置、启动停止、数据读取，从操作方式层面降低高压试验的安全风险。有线无线两种模式可以自由切换，兼顾现场不同使用场景。
完善多级安全防护体系，全流程联锁保护设备集成跳闸电压自动回零、超压保护、过流保护、短路保护、仓门联锁断电、软件误操作保护、零电压复位、漏电保护、独立接地、试验结束自动放电、故障报警等多重防护。试验仓门未闭合，高压不能启动；试验过程中仓门被打开，立刻切断高压输出；试样击穿瞬间高压快速切断，自动放电消除电极残余电压，硬件和软件双重保障实验室人员与设备安全。
智能化软件系统，数据可追溯，适配质量体系要求软件具备完整的试验记录存储、查询、导出打印功能，支持账号权限管理，每一条试验记录都绑定试样信息、环境温湿度、试验参数，完整复现试验条件，完全满足 ISO 质量体系、第三方检测机构对试验数据溯源的要求。同时支持对接企业 MES 信息化平台，便于工厂实现检测数据集中管理。
升级无触点升压元件，减少后期维护淘汰老式机械调压方式，采用无触点元件完成匀速升压，减少机械磨损部件，降低设备故障概率，减少后期维护工作量，适合工厂实验室高频次连续开展点胶纸批量检测。
八、主要应用领域
8.1 电力变压器绝缘材料行业
变压器制造企业、绝缘纸生产企业是该设备最主要应用对象，用于点胶纸、电缆纸、电容器纸、匝间绝缘纸、菱格上胶绝缘纸的入厂来料检验、生产过程质量控制、成品型式试验。通过耐电压强度检测，评价绝缘纸产品是否满足变压器设计要求，筛选不合格原材料，避免缺陷绝缘纸装配到变压器内部，降低变压器运行故障风险。除纸质绝缘材料外，也可用于变压器配套云母制品、层压绝缘板材、绝缘薄膜的高压击穿测试。
8.2 电工材料、橡塑绝缘制品行业
可以测试橡胶、工程塑料、绝缘漆膜、树脂、复合材料等各类固体绝缘介质，获取击穿电压、电气强度、耐压性能数据，用于配方研发、工艺优化、出厂质量检验。
8.3 绝缘油检测
配合试验油箱，按照 GB/T507 标准完成绝缘油介电强度测试，实现一台设备同时完成固体绝缘材料和绝缘油介质检测，降低实验室设备采购投入。
8.4 第三方检测机构
第三方质检、计量检测实验室，面对电力、电工行业委托样品，可开展绝缘纸、高分子绝缘材料击穿性能检测，设备兼容多项国标，出具的试验记录可支撑检测报告编制。
8.5 高校、科研院所
电气、材料相关专业实验室，用于绝缘材料教学试验、新型绝缘材料科研研发，针对改性绝缘纸、复合绝缘材料开展击穿特性研究，开展不同温度、不同介质条件下的对比试验，为新材料开发提供试验数据支撑。
8.6 电子电器行业
用于电子元器件配套绝缘薄膜、绝缘垫片、封装材料耐电压性能测试，评估电器内部绝缘介质的安全极限，支撑产品安全认证相关试验工作。
九、设备日常维护保养与注意事项
高压试验设备的定期维护，是保证测试精度、延长设备使用寿命、保障人员安全的关键。
电极维护：电极是直接影响点胶纸测试结果的关键部件，每次试验结束之后检查电极表面，出现烧蚀、油污，需要用无水乙醇擦拭清洁。电极出现明显磨损、变形需要及时检修更换，电极表面状态不良，会造成局部电场畸变，直接导致点胶纸测试结果偏低或者离散变大。
试验油箱维护：做油介质试验时，绝缘油使用一段时间之后会混入杂质、水分，降低绝缘油本身性能，需要定期过滤或者更换绝缘油。油箱使用完毕，清理油箱内部杂质，避免残留油污堆积。
安全联锁系统定期检查：定期验证仓门联锁功能，仓门打开状态下确认高压无法启动；检查接地线连接牢固，接地电阻满足电气安全要求。
定期计量校准：设备需要按照计量周期，开展电压、电流计量校准，保证采集精度维持在指标范围内，保障点胶纸检测结果准确有效。
环境条件：仪器放置实验室保持干燥通风，避免潮湿、粉尘堆积，潮湿环境会影响高压系统绝缘性能，带来安全隐患。
操作人员要求：设备操作人员需要熟悉高压试验安全规范，充分阅读设备说明书，熟悉整套设备操作流程。试验进行过程中，禁止打开试验仓门，禁止靠近高压试验区域。即使设备配置自动放电，直流试验完成之后，仍建议使用接地棒做放电确认。试验过程中遇到异响、冒烟等异常现象，第一时间按下急停按钮，切断电源。
长期停机存放：设备长期不使用时，断开电源，做好防尘防护；再次启用前，先做空载升压检查，确认设备状态正常再开展试样测试。
十、点胶纸检测常见问题与原因分析
同一批次点胶纸测试结果离散性很大常见原因：试样表面褶皱、有破损；电极表面脏污氧化；试样没有充分浸油，存在气泡；试样预处理不到位，受潮；电极没有对中，受力不均匀。解决方法：严格按照标准裁切试样，做好试样状态调节，清洁电极，油中试验充分排除气泡，保证电极对中贴合。
测试得到击穿电压数值偏低，怀疑发生表面闪络而非本体击穿纸质绝缘材料很容易发生沿面闪络。优先改用绝缘油介质试验；增大试样尺寸，保证试样边缘远离电极，减少表面放电概率；观察试验曲线，如果击穿瞬间试样没有出现贯穿烧穿孔洞，大概率属于闪络，该组试验数据需要舍弃。
设备启动升压直接触发过流保护排查仓门是否闭合到位，检查电极是否直接接触短路；检查试样放置是否异常；查看软件内部击穿电流阈值设置是否过低。
无线蓝牙连接不稳定确认蓝牙发射器没有被金属完全遮挡，缩短通讯距离；切换有线通讯模式完成试验，检查蓝牙模块接线。
十一、总结
BDJC‑50KV 点胶纸耐电压强度试验仪，以 GB/T1408 标准为核心设计依据，专门面向点胶纸、绝缘纸这类电力行业关键绝缘材料开发，同时兼顾多种固体、液体绝缘介质检测。设备采用 PLC 控制系统、无触点升压架构，支持空气、绝缘油两种试验介质，具备电压电流双重击穿判据，集成无线蓝牙远程操控、完整多级安全防护，软件系统实现曲线可视化、海量数据存储导出、报告一键生成，完整满足企业质检、第三方实验室、科研机构的试验需求。
点胶纸作为变压器核心绝缘材料，其耐电压强度直接关系电力装备长期运行可靠性，BDJC‑50KV 试验仪可以精准捕获材料击穿电压，计算电气强度，帮助使用者完成原材料把关、工艺优化、产品型式验证。设备兼顾检测精度、操作便捷性与高压操作安全，一套设备覆盖纸质绝缘材料以及橡胶、塑料、绝缘油等多品类样品测试，降低实验室仪器配置成本，是电工绝缘性能检测领域实用性很强的高压试验装备。
