不锈钢波纹管 波纹法兰式膨胀节a

在冶金、化工、电力及环保等行业的复杂管网系统中，管道往往需要在负压或真空状态下输送高温烟气、腐蚀性气体或粉尘介质。这种工况对管道连接的密封性、刚度以及热位移补偿能力提出了极高的要求。传统的刚性连接或普通膨胀节在面对大口径管道的横向位移及负压抽吸力时，容易出现失稳变形或密封失效。真空波纹法兰式大拉杆膨胀节正是为解决此类复杂工况而设计的柔性连接元件。它结合了法兰连接的便捷性与大拉杆结构的力学稳定性，能够有效吸收管道因热胀冷缩产生的横向位移，同时平衡内压推力，保护管系支架。

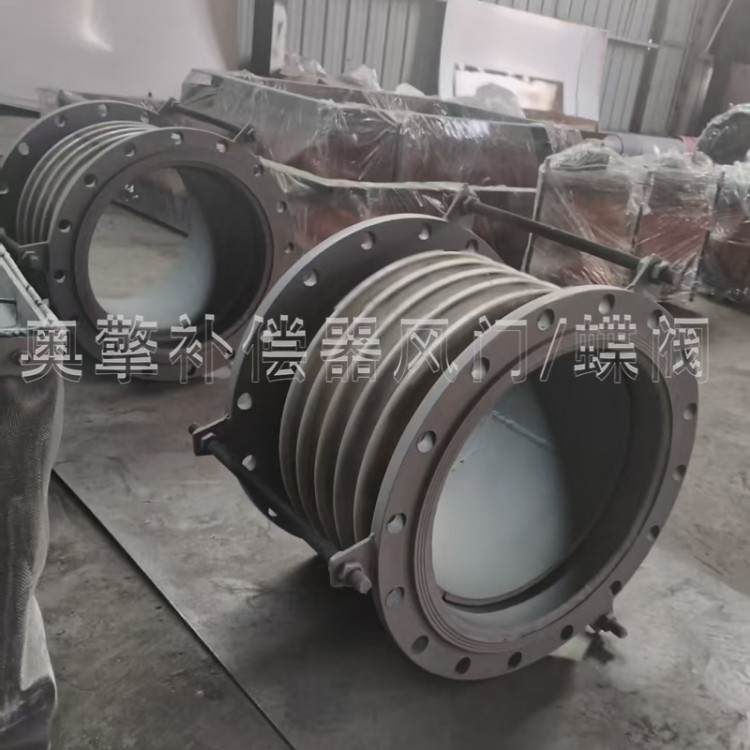

河北奥擎在提供此类柔性连接方案时，注重结合管网的实际真空度与介质特性进行科学匹配，确保膨胀节能够在长期运行中有效化解应力难题，保障整个管网的安全与稳定。从结构设计与受力原理来看，真空波纹法兰式大拉杆膨胀节展现出了极强的工况适应性与力学优势。其核心由两个波纹管和一根中间管组成，两端通过法兰与管道连接，外部配有四根长拉杆及端板。在负压工况下，波纹管面临着巨大的外压稳定性挑战，因此设计上通常会增加壁厚或设置加强环（加强圈），以提高波纹管的抗外压失稳能力。大拉杆结构是该产品的关键所在，它不仅能限制波纹管的伸缩量，防止其过度拉伸或压缩，更重要的是能够承受并平衡介质产生的压力推力（盲板力）。这意味着，在管道系统中使用该产品后，固定支架无需承受巨大的内压推力，仅需承受膨胀节的弹性反力和摩擦力，从而大幅降低了土建支架的成本和施工难度。此外，法兰连接方式使得安装与拆卸更加便捷，特别适用于大口径管道的现场装配。

在实际工程应用中，真空波纹法兰式大拉杆膨胀节的长效服役离不开严谨的选型与规范的安装。选型阶段必须提供详尽的参数，包括系统的工作压力（特别是真空度等级）、工作温度、介质成分（如是否含有腐蚀性气体或固体颗粒）以及具体的横向补偿量。针对含尘或腐蚀性介质，通常建议在膨胀节内部加装导流筒，以减少介质对波纹管的直接冲刷和积灰。在安装环节，必须保证膨胀节与管道的同轴度，严禁利用膨胀节的变形来强行纠正管道的安装偏差。特别需要注意的是，大拉杆上的螺母在出厂前已根据补偿量要求进行了预调整，安装时不得随意松动或拆卸，更不能将其拆除，因为拉杆系统承担着压力平衡与限位的关键作用。此外，必须根据设计要求合理设置固定支架与导向支架，确保膨胀节在受热膨胀时能够沿预定方向自由伸缩。通过科学的选型与规范的施工，真空波纹法兰式大拉杆膨胀节能够有效化解负压管网的横向位移与受力难题，为工业系统的安全、高效运行提供可靠保障。
