电能质量分析仪

产品简介

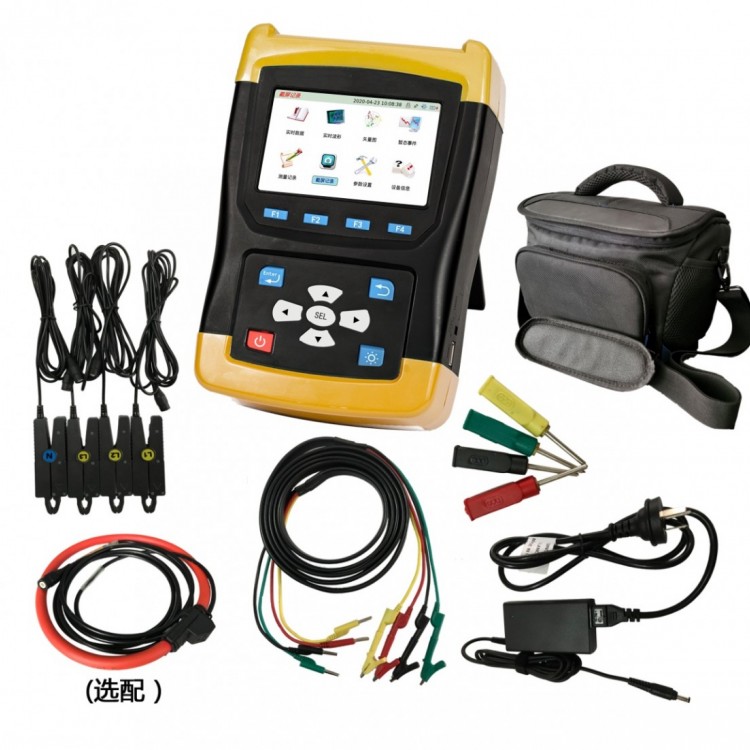

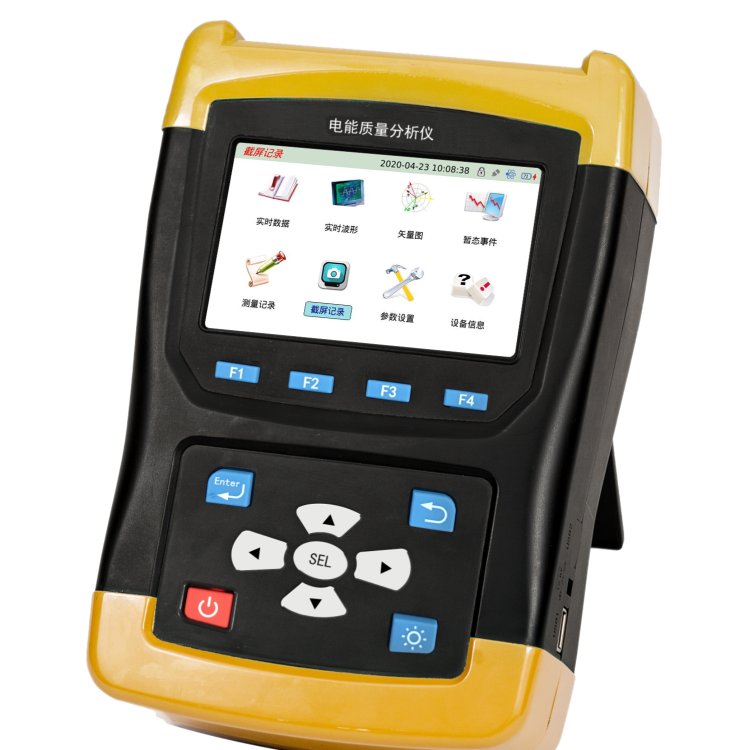

SF DZ-4 手持式电能质量分析仪是对电网运行中电能质量进行检测与分析的专业便携式仪器。可以对电网线 路中的谐波、间谐波、波动闪变、频率、功率及电压暂态进行采集分析，能够进行短时间或是长时间的数 据采集监测。同时配备专用电能质量监测分析软件,对上传至计算机的测量数据进行深层次的分析，输出 符合相应国家标准的电能质量报告。
---------★主要特点★---------
◆采用高性能双核CPU, ARM数据采集板加32位浮点数字信号处理器（DSP）作为核心
◆模块化结构、设计合理、运行可靠。
◆全中文界面、人性化设计——操作使用方便
◆采用高分辨率采用5.7英寸真彩液晶显示屏，图形显示更清晰细腻，同一屏可显示多组参数
◆可精确测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量
◆可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出设备接线的正确与否
◆高速采样，可实现512点／周波采样
◆可同时显示三相电压电流信号波形
◆能定时将测试数据自动存盘，存储间隔可根据现场需要自行设置
◆内置大容量存储器，可保存一年以上的历史数据掉电不丢失
◆装置内置WiFi，通讯速率高达100Mbps，还配置有USB通讯接口，直接将测试数据存储在U盘
◆内置大容量、高性能锂离子充电电池，充满电连续工作6小时
◆体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备
---------★主要功能★-----------
◆稳态无缝电能质量监测分析：谐波（2～63次）、间谐波、谐波和间谐波相位角、频率、三相不平衡度（负序、正序、零序）、电压偏差、电压波动和闪变
◆暂态电能质量监测分析：电压骤升、电压骤降、电压短时中断、暂时过电压、瞬态过电压
◆功率分析：有功功率、无功功率、视在功率、功率因数
◆事件触发录波及回放：根据事件触发条件（手动或自动），记录事件触发前、后实时数据并保存，并保存有事件日志以供查询。
◆实时显示：仪器面板上配有5.7英寸彩色液晶屏，实时显示电能质量各项指标的数据、波形图、频谱图、矢量图
◆记录：仪器内置大容量固态硬盘，可对基本监测指标和高级监测指标实时保存，10-60秒存储间隔可随意设定，60秒存一组数据可保存365天的历史数据掉电不丢失。
◆设置：可对仪器基本参数进行设置、修改和查看
◆通讯：仪器提供多种通讯接口方式，实现监测数据的实时传输或定时提取存储记录，可通过工业以太网接口与远方电能质量管理中心通讯，也可通过U盘将数据直接拷贝到后台管理计算机
---------★技术指标★--------
◆谐波分析范围：2-63次
◆电压测量范围：10～800V
◆电流测量范围：0.05～5A（标配） 10A/500A（选配） 400A/2000A（选配）　　 　
◆频率测量范围：45～60Hz
◆电网频率误差：≤0.002 Hz
◆电压偏差误差：≤0.2％
◆电压变动误差：≤0.2％
◆闪变误差：≤5％
◆三相电压不平衡度误差：≤0.2％
◆谐波测量误差：符合国标A级仪器要求
◆间谐波误差：符合国标A级仪器要求
◆相角测量范围：0～359.99°
◆电池最大工作时间：≤6小时
◆充电电源：AC220V 频率45-55Hz
---------★执行标准★---------
◆GB/T 19862-2005电能质量监测设备通用要求
◆GB/T 14549-1993电能质量 公用电网谐波
◆GB/T 12325-2008电能质量 供电电压允许偏差
◆GB 12326-2008电能质量 电压波动和闪变
◆GB/T 15543-2008电能质量 三相电压允许不平衡度
◆GB/T 15945-2008电能质量 电力系统频率允许偏差
◆GB/T 24377-2009电能质量 公用电网间谐波
