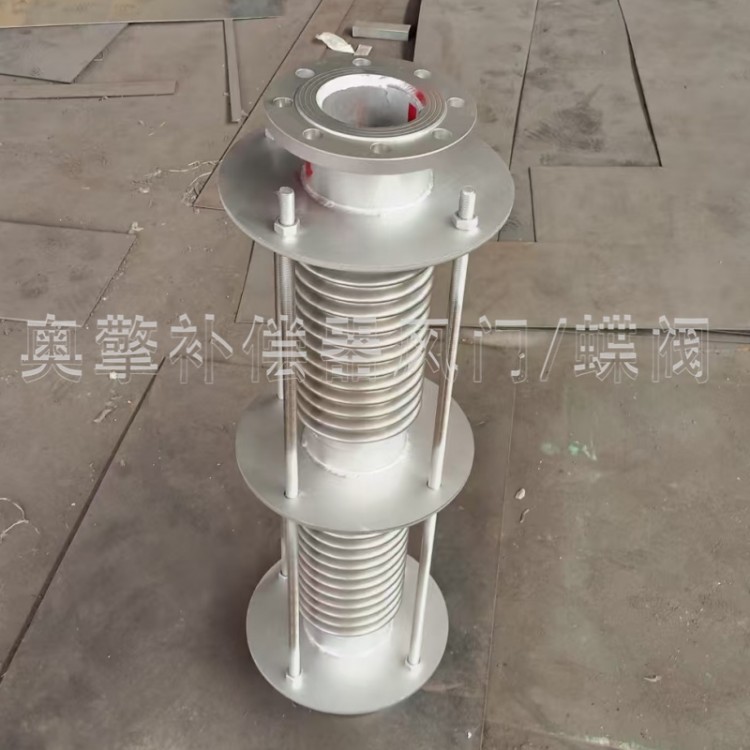

横向金属补偿器，轴向位移膨胀节a

管道系统在输送介质的过程中，因温度变化产生的热胀冷缩会使管段长度和走向发生变化。在实际工程中，管道并非全部沿直线敷设，弯头、三通、变径段及分支管路的组合使管系走向呈现多样化特征。不同走向的管段在受热后产生的位移方向和大小各不相同：直线管段主要产生沿轴线方向的伸缩位移，弯头处则因两侧管段的热膨胀产生横向偏移和角向偏转，三通交汇处的位移状态更为复杂。如果仅依靠单一方向的补偿方式，难以覆盖管系中各部位的实际位移需求，长期运行中可能导致焊缝开裂、支架受力异常或相连设备接口损坏。金属补偿器通过波纹管的弹性变形，可根据管系走向和位移特征分别实现轴向、横向和角向补偿，为不同走向的管道提供针对性的位移吸收方案。

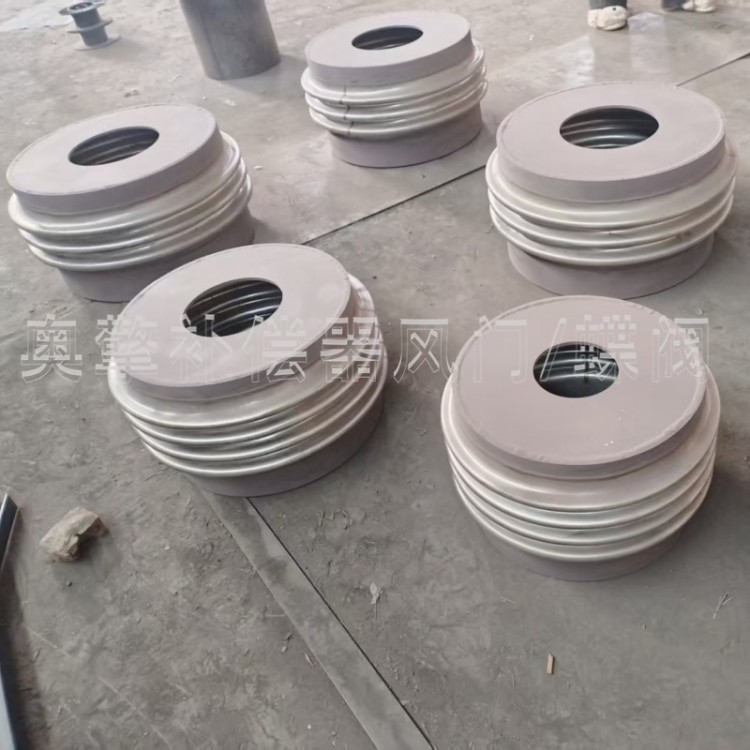

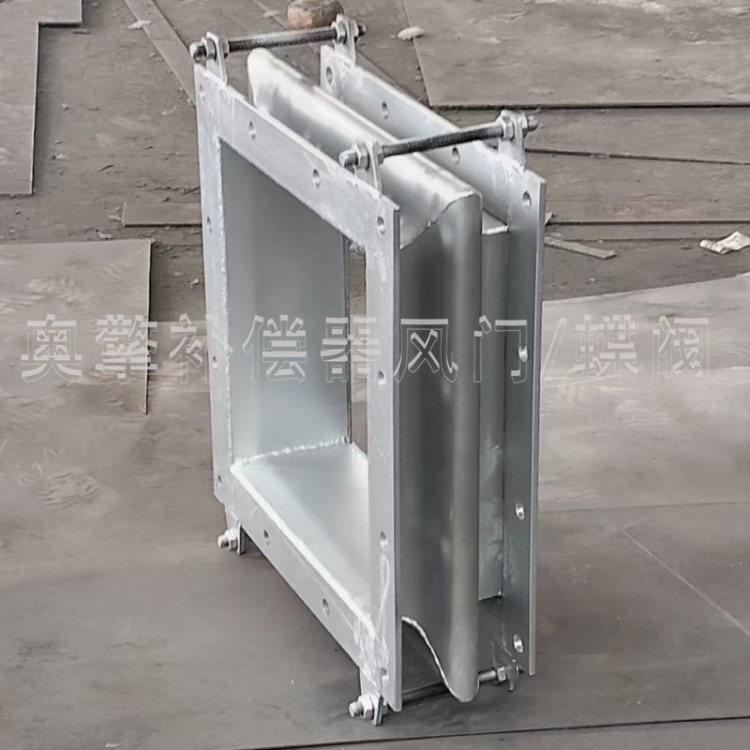

轴向补偿适用于直线管段中沿管道轴线方向的伸缩位移。当两个固定支架之间的直管段因温度升高而伸长时，轴向型补偿器安装在管段中间，波纹管沿轴线方向被压缩，吸收管段的伸长量；温度降低时波纹管被拉伸，补偿管段的缩短量。轴向补偿的结构形式简洁，补偿量与波纹管的波数和单波补偿量直接相关，适用于走向规则、位移方向单一的直线管段。横向补偿适用于管道走向发生转折的部位，如L型、Z型管段中的弯头处。当弯头两侧管段因热膨胀产生侧向位移时，横向型补偿器通过波纹管的横向变形吸收弯头处的偏移量，使弯头两侧管段的位移得到协调。横向补偿通常需成对或成组配置，以确保两侧位移的均衡吸收。角向补偿适用于弯头处因两侧管段热膨胀不均产生的角向偏转。角向型补偿器通过铰链或万向节结构限定补偿平面，波纹管在该平面内发生角向偏转，吸收弯头的角度变化量。角向补偿在管道走向转折角度较大的管段中应用广泛，其铰链结构还可承受管道内压产生的推力，减轻固定支架的承载负担。

在实际管系中，轴向、横向和角向位移往往同时存在。对于走向简单的直线管段，单一轴向补偿即可满足需求；对于含有弯头的管段，需根据弯头角度和两侧管段长度分别计算横向位移和角向偏转量，选择横向型或角向型补偿器进行配置；对于多弯头组合的复杂管系，则需逐段分析各管段的位移方向和大小，将轴向、横向和角向补偿器组合使用，形成系统的补偿方案。各补偿器的安装位置和补偿量分配需相互协调，避免因补偿量分配不当导致某一补偿器过载或补偿不足。河北奥擎在金属补偿器的工程配套中，可根据管系的走向布局、热位移计算结果及现场安装条件，对补偿器的类型选择、安装位置、补偿量分配及材质配置进行技术对接，使各补偿器的补偿性能与所在管段的实际位移需求相适应，为管道系统在整个运行周期内的稳定工作提供技术保障。
