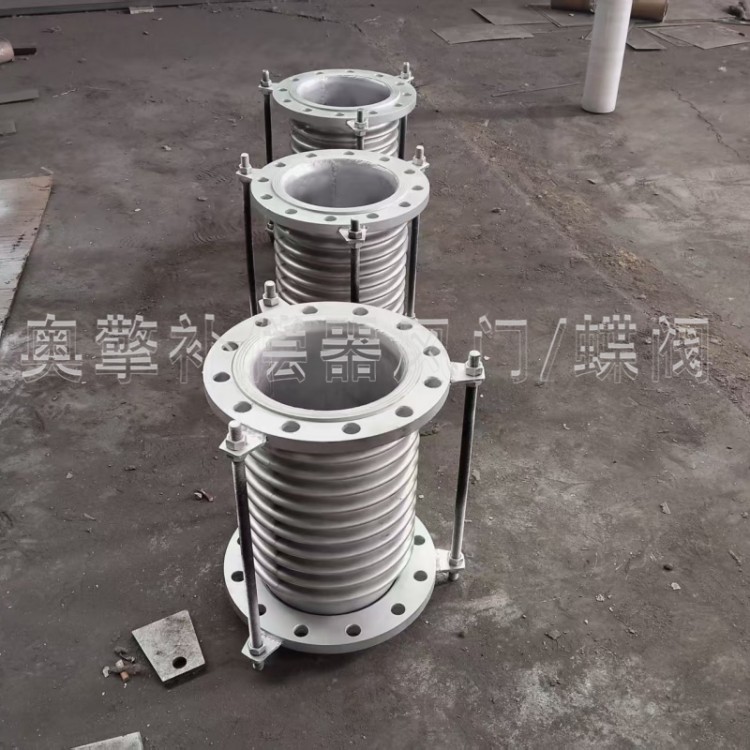

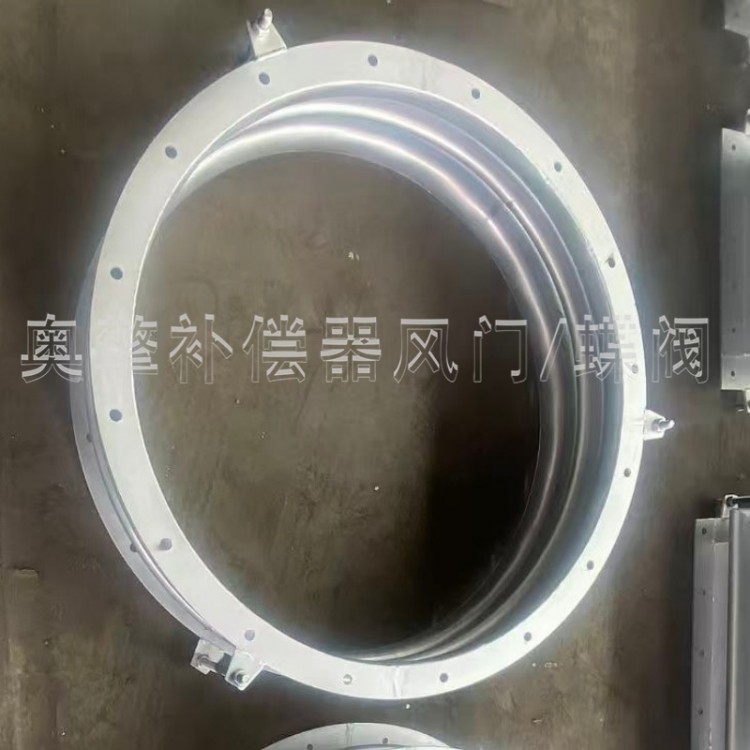

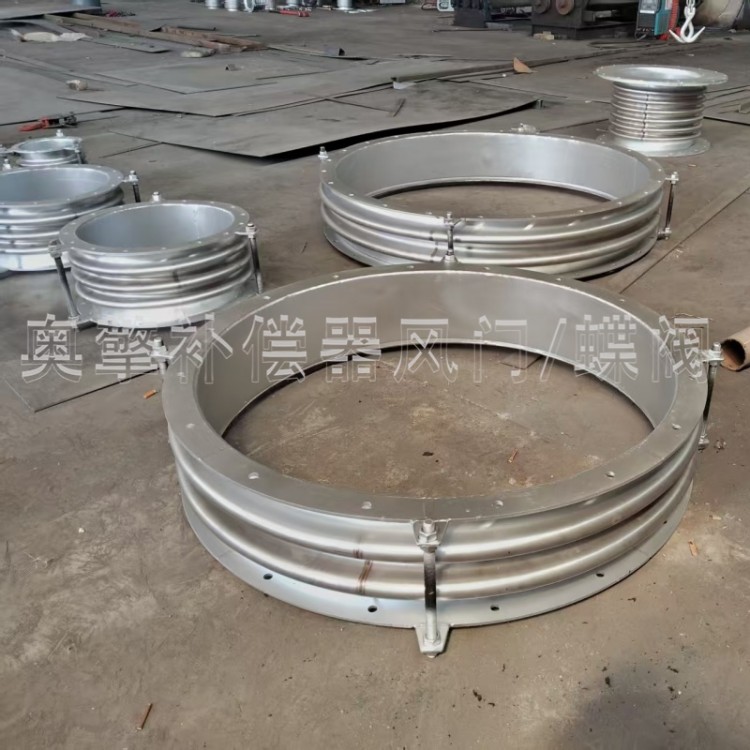

轴向波纹补偿器，金属波纹补偿器a

在电力、石化、冶金及城市集中供热等工业领域，管道系统常常面临着高温、高压以及复杂流体环境的严苛考验。当管道输送介质发生温度变化时，热胀冷缩会产生巨大的轴向应力，若这些应力无法得到有效释放，极易导致管道焊缝开裂、支架受损甚至引发严重的泄漏事故。轴向波纹补偿器（也常被称为通用型膨胀节或轴向内压式波纹补偿器）正是为化解此类管网应力难题而设计的柔性连接元件。它通过科学的结构设计，在保障系统密封性的同时，大幅提升了管网的运行安全性与使用寿命。

从结构设计与受力原理来看，轴向波纹补偿器展现出了极强的工况适应性与力学优势。其核心部件为采用不锈钢（如304、316L等）或合金材质制造的波纹管，通过法兰或接管与管道系统紧密连接。当管道受热伸长或受冷收缩时，波纹管能够通过自身的弹性变形来吸收这些尺寸变化，从而避免管道受到过大的拉应力或压应力。这种设计使其能够有效吸收轴向的伸缩，同时也能兼顾少量的横向与角向位移。此外，针对高压流体可能产生的湍流和冲刷，内部通常会设置导流筒，这不仅能有效防止流体直接冲击波纹管，还能减少流阻，避免介质在夹层中积聚导致腐蚀，从而进一步延长了产品的使用寿命。

在实际工程应用中，轴向波纹补偿器的长效服役离不开严谨的选型与规范的安装。选型阶段必须提供详尽的参数，包括管道的设计压力、设计温度、介质特性、管道材质以及具体的位移补偿量。针对不同的工况环境，需科学匹配材质，例如普通水或蒸汽系统可选用304不锈钢，而针对腐蚀性较强的介质，则必须选用316L等耐腐蚀性能更优的材质。在安装环节，必须保证补偿器与管道的同轴度，严禁利用其变形来强行纠正管道的安装偏差。对于带有运输拉杆的补偿器，安装完成后必须按照设计要求拆除或调整拉杆螺母，确保波纹管能够自由伸缩。此外，必须根据设计要求合理设置固定支架与导向支架，以承受内压推力并引导位移方向，确保补偿器在受热膨胀时能够沿预定方向自由变形，防止发生侧向扭曲或失稳。通过科学的选型与规范的施工，轴向波纹补偿器能够有效化解管网的复杂应力，为工业系统的安全、高效运行提供可靠保障。
