组合式空气处理机组的工作原理

      组合式空气处理机组的工作原理如下：

　　一、工作原理概述

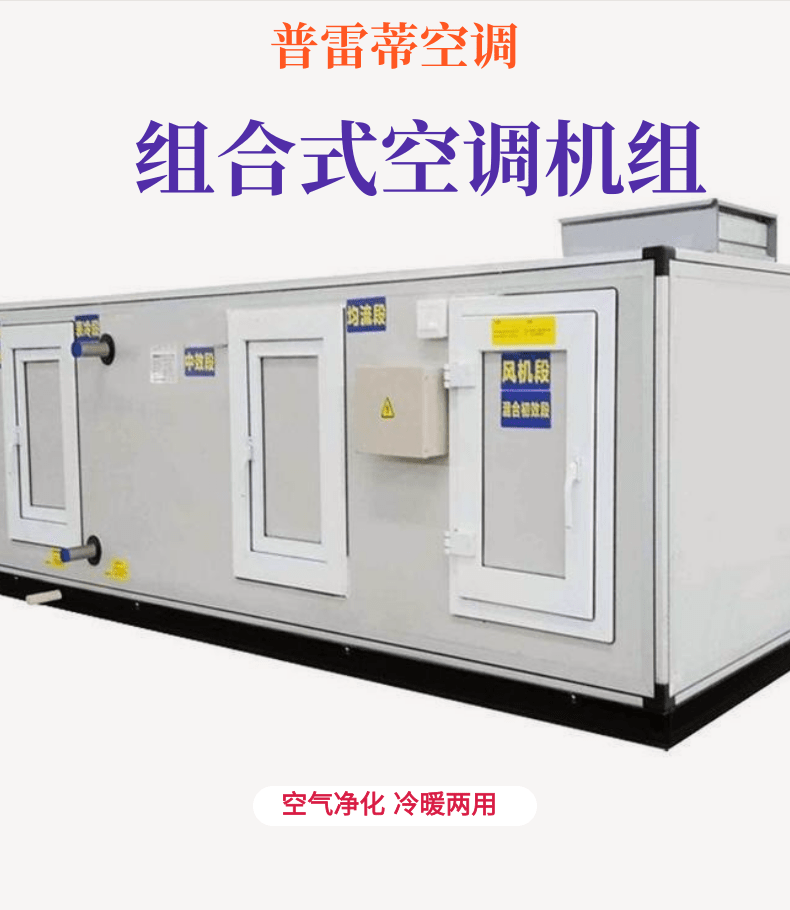

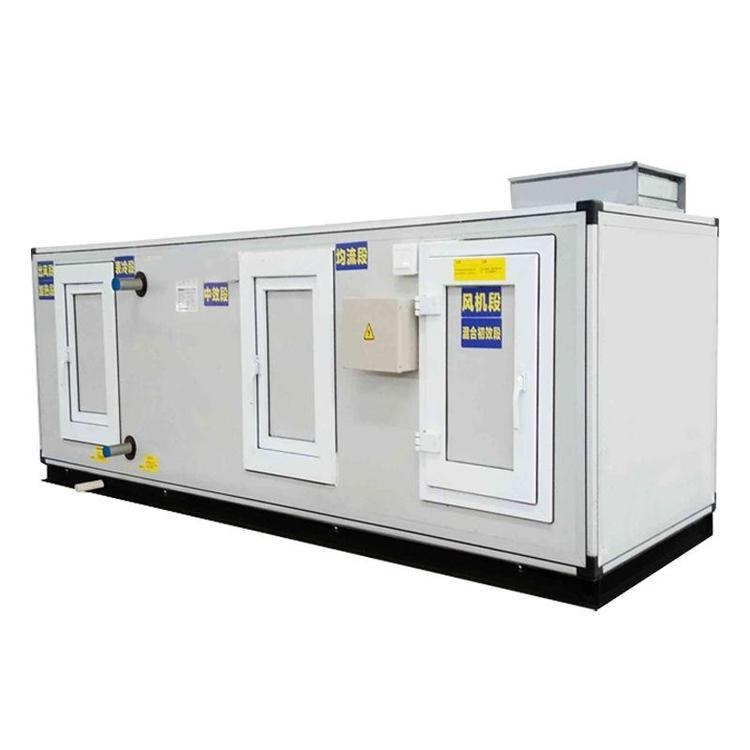

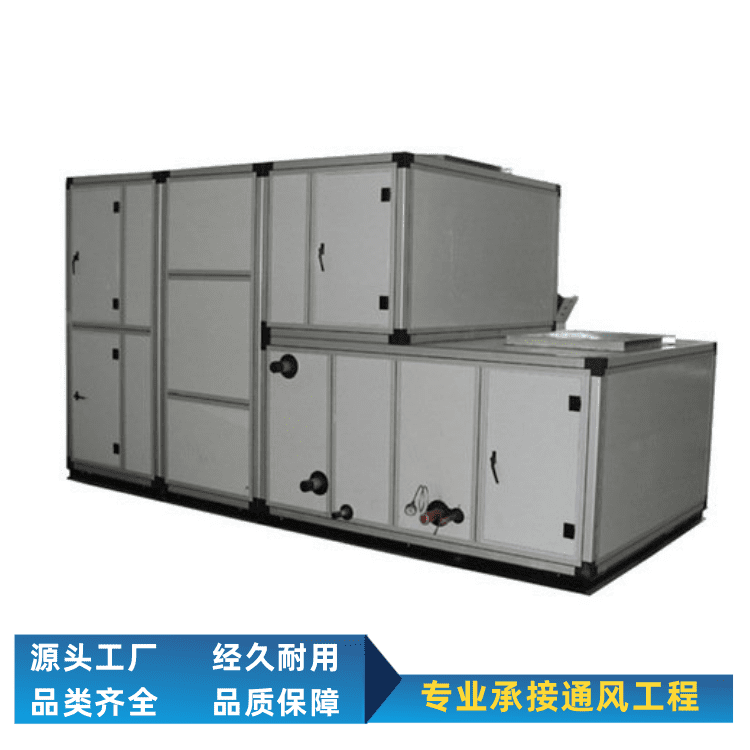

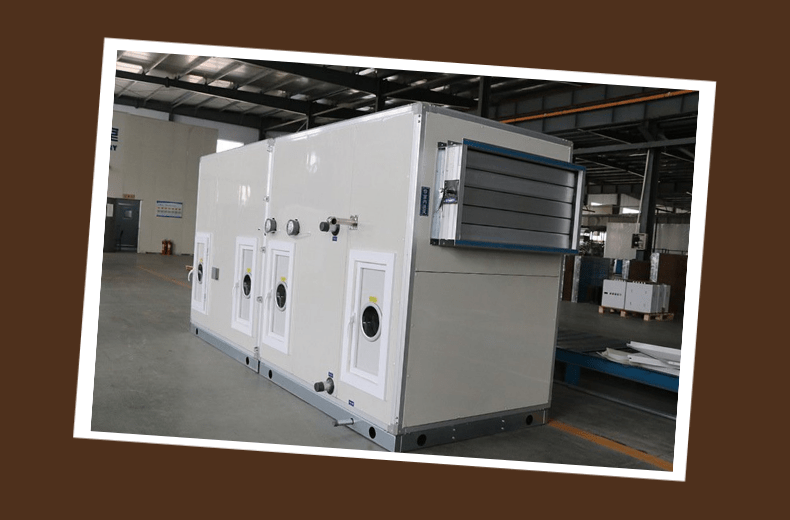

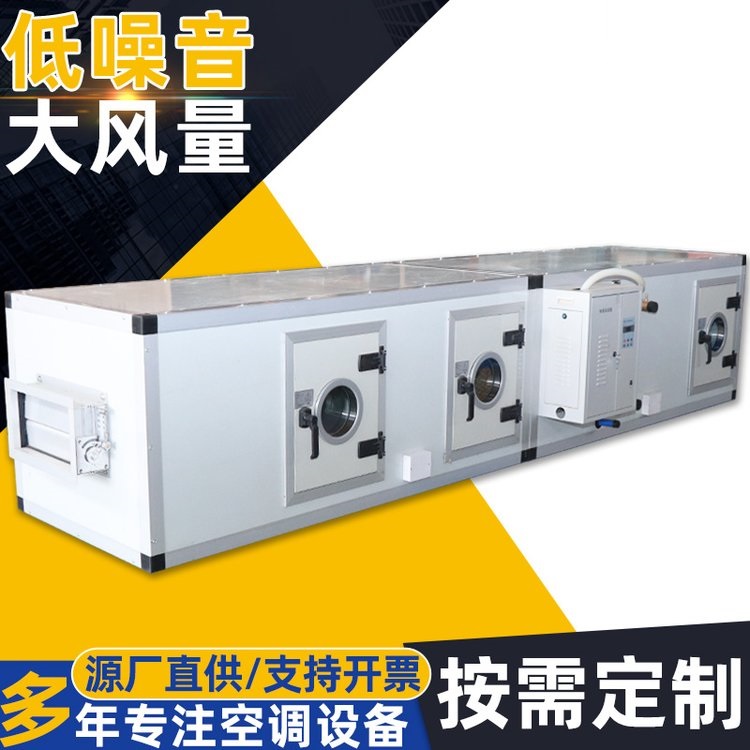

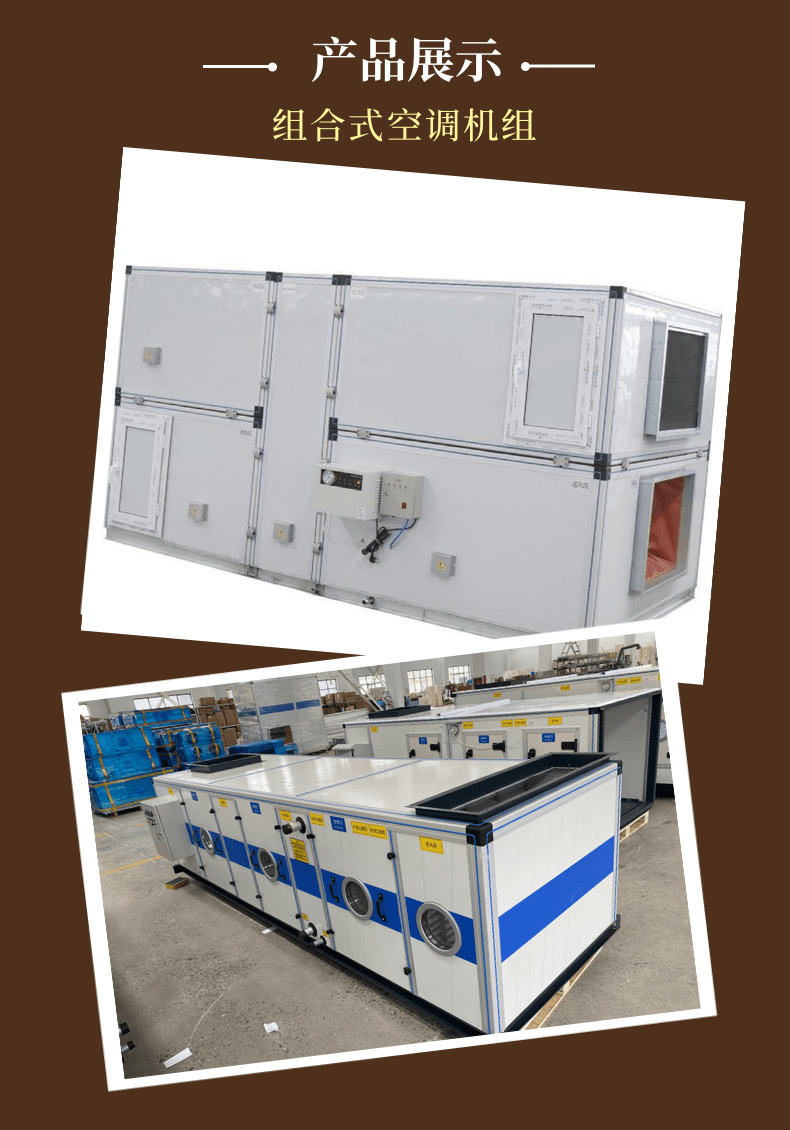

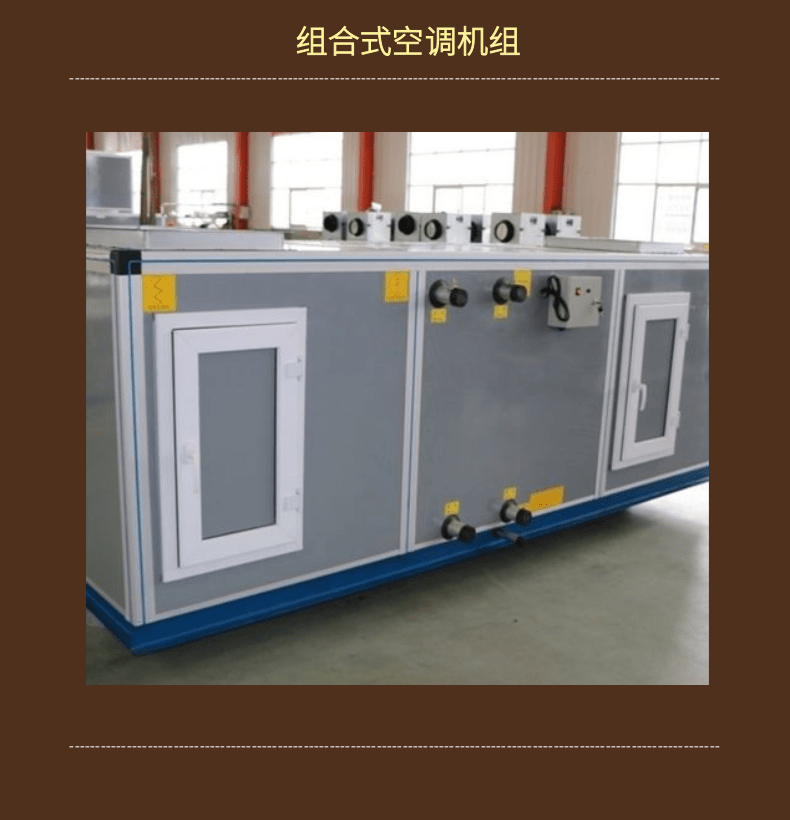

　　组合式空气处理机组本质是一个‌集中式空气处理与输送的集成系统‌，将新风与回风按设定比例混合后，依次经过过滤、加热/冷却、加湿/除湿等多个功能段处理，最终以符合要求的温湿度、洁净度参数送至室内，实现对空气状态的全面调控。其核心是通过各功能段的协同配合，将室外不可直接使用的空气转变为室内舒适或工艺所需的合格空气。

　　二、各功能段工作原理

　　1.混合段——新风与回风的初次混合

　　原理‌：新风从室外引入，回风从室内抽回，两股气流在混合段内通过挡板调节比例后初步混合，形成一股综合气流。

　　调节逻辑‌：根据室内CO₂浓度或焓值信号，自动调节新风阀与回风阀开度，在满足最小新风量的前提下最大限度利用回风能量，降低能耗。

　　2.初效过滤段——粗效净化

　　原理‌：混合后的空气首先通过粗效过滤器（G4级），利用纤维拦截、惯性碰撞等物理机制，去除空气中的大颗粒灰尘、毛絮、花粉等杂质，保护后续高效过滤器和换热盘管不被污染堵塞。

　　维护提示‌：初效段通常设置压差传感器，当压差超限时报警提示清洗或更换。

　　3.中效/高效过滤段——精细净化

　　原理‌：经过初效过滤的空气进入中效过滤器（F5~F8级）或高效过滤器（H10~H14级），通过更细密的纤维层拦截微小颗粒，满足医院手术室、电子厂房等高洁净度场所的空气净化需求。

　　应用差异‌：普通舒适性空调仅需初效+中效，洁净厂房需加装高效甚至超高效过滤器。

　　4.表冷段/加热段——温度调节（核心功能段）

　　表冷段原理‌：夏季工况下，冷冻水（通常7℃进/12℃出）在表冷器铜管铝翅片换热器内流动，混合空气流经翅片表面时被冷却降温，空气中的水蒸气遇冷凝结为水滴排出，同时实现降温和除湿。

　　加热段原理‌：冬季工况下，热水（通常60℃进/50℃出）或电加热管在加热盘管内流动或通电发热，空气流经时被加热升温，实现供暖需求。

　　控制逻辑‌：通过温湿度传感器反馈信号，DDC控制器自动调节冷/热水阀开度或电加热功率，实现送风温度PID闭环控制。

　　5.加湿段/除湿段——湿度调节

　　加湿原理‌：通过干蒸汽加湿器、电极加湿器或湿膜加湿器，向空气中注入水蒸汽或细水雾，提升空气含湿量，满足冬季干燥环境或精密工艺的湿度要求。

　　除湿原理‌：利用表冷段将空气温度降至露点以下，使水蒸气凝结析出；或通过转轮除湿机吸附空气水分，实现深度除湿。

　　6.风机段——动力输送

　　原理‌：送风机和回风机通过叶轮旋转产生负压或正压，驱动处理后的空气沿风管系统送至各末端区域，同时将室内回风抽回机组形成循环。

　　变频节能‌：采用变频器驱动，根据管路静压或末端需求自动调节转速，避免定速风机"大马拉小车"的能耗浪费。

　　7.消声段——噪音控制

　　原理‌：在风机段前后设置消声器或消声弯头，利用吸声材料（玻璃棉、岩棉等）吸收气流中的中高频噪音，或通过阻抗复合结构消除低频噪音，降低送风噪声至允许范围。

　　三、完整气流路径示意

　　text

　　室外新风──→新风阀──┐

　　├──→混合段（新风+回风）──→初效过滤──→中效过滤──→表冷/加热──→加湿/除湿──→送风机──→消声──→送风管──→室内

　　室内回风──→回风阀──┘
