宽带激光熔覆修复大型工件技术优势及应用场景

一、宽带激光熔覆修复原理

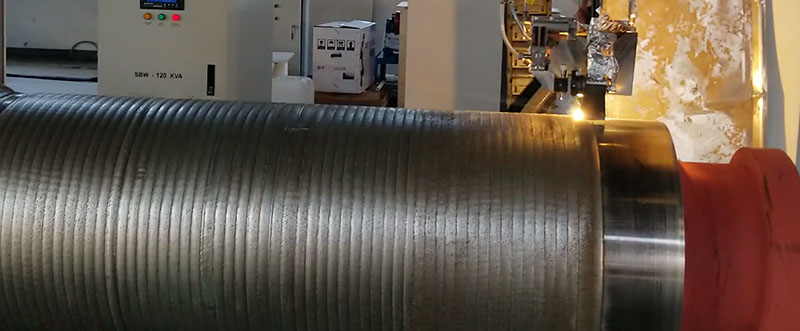

宽带激光熔覆是针对大型工件大面积损伤修复研发的高精度表面再制造技术，通过专业光学整形系统，将传统圆形激光光斑优化为规则矩形宽带光斑，常规光斑尺寸可达12×3mm～40×5mm。设备配套专用同轴宽带送粉喷嘴，可实现粉流与激光光斑精准匹配，加工过程中激光同步熔化合金粉末与工件极薄基体表层，在工件损伤区域形成低稀释率、高强度冶金结合、组织致密的宽幅功能熔覆层，可高效解决大型构件大面积磨损、腐蚀、拉伤、尺寸缺损等各类失效问题。

相较于传统单点圆形光斑激光熔覆工艺，宽带熔覆单道熔覆宽度提升5～10倍，整体熔覆加工效率提升3～6倍，彻底解决了大型辊轴、重型导轨、液压油缸、矿山重工构件大面积修复效率低、一致性差、工期长的行业痛点，是大型工业构件绿色再制造的核心工艺。

　　二、宽带激光熔覆核心技术优势

针对大型工件体积大、重量高、精度要求严、整体易变形、修复面积大的工况特点，宽带激光熔覆相较于堆焊、普通激光熔覆、电镀等传统工艺，具备全方位技术优势，适配大型构件专属修复需求：

1、大面积修复效率大幅提升

宽带工艺单道熔覆宽度可达10～40mm，沉积效率0.6～1.2㎡/h，宽幅扫描模式极大减少道次搭接次数。以6m长油缸活塞杆修复为例，宽带激光熔覆仅需4小时即可完成全套修复作业，普通圆形光斑激光熔覆需16小时，埋弧堆焊需8小时且伴随严重变形，大幅缩短大型设备停机维修周期。

2、低热输入，工件变形量可控

该工艺热输入集中且可控，热影响区仅0.1～0.2mm，工件整体温升低于200℃。针对长轴类、薄壁筒体类大型工件，整体变形量可控制在≤0.05mm/m，修复后工件基体无畸变、无烧损，绝大多数工况下无需整体退火处理，省去大型工件热处理、转运、吊装的高额成本，适配高精度大型构件修复。

3、熔覆层质量优异，性能稳定

工艺稀释率稳定控制在3%～8%，极大减少基体材料混入熔覆层，保障涂层材质纯净度。熔覆层金相组织致密、无裂纹、无气孔、无夹杂缺陷，耐磨、耐蚀、抗咬合性能远超工件基体。经实测，修复后工件使用寿命为电镀硬铬工艺的3～8倍，普通堆焊工艺的2～4倍，可满足重载、腐蚀、高温等恶劣工业工况长期运行需求。

4、粉末利用率高，修复成本更低

配套宽带同轴精准送粉系统，合金粉末利用率可达95%以上，相较于传统工艺大幅减少粉末飞溅与浪费，尤其适配大型工件大面积熔覆场景，有效降低耗材成本。可根据工件工况灵活选配铁基、镍基、钴基等系列合金粉末，实现在普通低成本基体表面制备高性能耐磨、耐蚀、耐高温功能涂层，性价比优势显著。

5、修复方式灵活，无需整体更换拆解

支持局部定点、分段分区精准熔覆，仅针对工件磨损、腐蚀、失效区域进行靶向修复，无需拆解整机、更换全新备件。10吨级以上重型导轨、大型齿轮轴承位、大型阀门内壁、超长辊轴等超大构件，均可实现现场或离线精准修复，替代整件采购更换，综合修复成本降低60%以上。

　　三、大型工件修复核心应用场景

1、回转重型轴类构件(主流刚需场景)

主要应用于钢厂热轧/冷轧轧辊、综采液压支架大立柱、工程机械超长油缸活塞杆、石油钻探钻铤、造纸行业压辊、船舶大型传动轴等核心回转部件。针对性修复表面磨损、点蚀、拉伤、锈蚀缺陷，强化表面耐磨、抗腐蚀、抗疲劳性能，恢复构件尺寸精度与运行性能。

　　2、重型平面与导轨类构件

适配龙门加工中心超长重载导轨、港口起重设备车架导轨、采煤机机身底座、大型冲压模具工作台、重型机床床身等平面大件。可一次性完成大面积磨损、腐蚀、表层疲劳损伤的一体化修复，修复后平面度、直线度精度高，整体一致性好。

3、大型内孔与阀体类构件

依托专用宽带内孔熔覆头，适配大型液压油缸缸筒、大口径球阀/闸阀内壁、轧机轴承座内孔、管道法兰密封面等深孔、内圆类大型构件修复。有效解决内孔磨损、密封面拉伤、内壁腐蚀等问题，保障设备密封性能与运行稳定性。

4、矿山与重工重载零部件

适用于采煤机滚筒、大型齿轮齿面、破碎机辊套、盾构机刀盘座、重型减速机配件等承受强冲击、强磨粒磨损的核心构件。可选用高硬度铁基、钴基、碳化钨复合粉末进行表面强化修复，大幅提升构件抗冲击、耐磨损能力，适配极端重载工矿。

四、大型工件修复关键工艺管控要点

1、应力精准控制，杜绝开裂变形

针对超长、超大规格工件，严禁单向连续不间断熔覆作业，统一采用两端向中间、分区交错、对称扫描的熔覆路径，分散集中热应力。厚层修复采用分层熔覆、层间间隔冷却工艺，逐层释放内应力，从根源避免熔覆层开裂、工件翘曲变形问题。

2、多重变形防控，保障工件精度

大型工件加工前进行低温预热处理，预热温度控制在80～120℃，有效缩小激光熔覆过程中基体与熔覆层的温差应力。全程采用低热输入宽带熔覆工艺，精准控制激光功率、扫描速度、送粉量参数，严控工件整体温升，保障超长、薄壁、高精度大型构件的尺寸精度与形位公差。

3、工艺一致性管控，性能均匀稳定

宽带激光光斑能量分布均匀，摒弃传统点状光斑能量集中、局部过热的弊端。超长工件全程熔覆后，整体硬度波动≤HRC3，熔覆层厚度、组织、性能高度均匀，无局部软硬差、厚薄差，保障大型构件整段修复质量一致性，满足批量、标准化修复要求。

4、连续生产保障，适配大件量产修复

设备配套大容量连续送粉罐与闭环智能控制系统，无需中途停机补粉、调参，可实现长时间连续稳定加工，完全适配10吨级超大型工件、大面积批量修复作业，有效提升生产效率，保障工期进度与加工稳定性。

五、行业应用价值总结

宽带激光熔覆技术是目前重型、大型工业构件再制造领域的核心先进工艺，彻底解决了传统堆焊变形量大、电镀工艺污染严重、普通激光熔覆效率低下的三大行业痛点。该工艺兼具超高修复效率、极低工件变形、优异涂层性能、低成本、绿色环保等多重优势，可精准恢复大型工件尺寸精度、提升表面耐磨耐蚀性能，大幅降低大型核心备件的采购更换成本与设备停机损失。

目前该技术已广泛应用于冶金、矿山、工程机械、石油化工、船舶重工等核心领域，符合工业绿色再制造、节能降本的产业发展方向，是大型重载设备维修、翻新、性能升级的优选技术方案。
