飞测科技FC3000气体报警控制器技术参数

飞测科技FC3000气体报警控制器技术参数：

信号输入：1～32路 4～20mA，同时RS485输入，可接255个探头

输出信号：以太网、RS485（标准MODBUS协议）、4-20mA（4路、8路可选）

显示范围：数字 0～99999

分 辨 率：1、0.1、0.01、0.001可选

显示精度：±0.1%FS

显示方式：高清液晶屏，四路同时显示或大字体单通道循环显示，超过四路

          自动或手动翻屏循环显示

控制回路：标准为4路，1路公共输出，可选8路、12路、16路控制输出

报警方式：声光报警，三级报警，每一回路可单独设定高、低限报警值

输出控制：标准为4组继电器触点输出 (常开/常闭), 触点容量3A ,32VDC

          或3A ,220VAC，一组公共报警输出，触点容量12A ,32VDC或7A ,240VAC，

自动检测：线路断/短路检测、探测器各种状态，功能检测等

工作温度：-40℃～+70℃

相对湿度：0～95%RH，非凝露场合使用，防水溅和短时间雨淋，可订制户外完全防潮、防雨型。

电    源：220VAC/50Hz或24VDC,2A，24VDC,5A、24VDC,10A 可选，根据探头的数量来选择

功耗：2.5W/路

备用电源：DC24V 5Ah（选配）

尺    寸：330 *270 *100mm（8通道），壁挂式安装

FC3000气体报警控制器技术参数产品特点：

●3.5寸高清液晶屏显示，中英文操作界面可切换（默认中文界面）

●可连接各种气体检测仪、温湿度变送器、压力变送器、风速变送器、粉尘检测仪等4-20mA信号，

●单位可选：PPM、LEL%、Vol%、mg/m3、ug/L、PPHM、℃、RH%、Pa、公斤、PSI、m/s

●4-20mA与RS485可同时输入；数据输出支持标准MODBUS协议

  选配：8路4-20mA输出、以太网模块、上位机电脑监控软件、RS485/RS232转换器、USB-RS232连接线（没有串口的电脑需选配此项）

●模块化结构设计，标准通道为1路（多32路）4-20mA输入信号，同时可接255路RS485输入信

  号，更多通道输入信号可订做 ，控制器与控制器之间可以互相通讯。

●气体报警控制器具有数据记录功能，标准容量10万条，更大容量可订制。存储时间间隔任意设置，

  记录时间、浓度值、报警信息等，可设置记录实时浓度或只记录报警信息，默认设置为只记录报警

  信息。支持SD卡存储或U盘存储，支持本机查看所有记录、选择性查看记录、删除记录。

●三种显示模式可切换：每屏显示6通道浓度、大字体循环显示单通道的浓度、实时曲线，各通道之间

  自动循环或手动循环可切换，可设置是否显示大值、小值、气体名称，可查看历史记录曲线图。

●气体报警控制器连电脑监控功能，可连接电脑通过上位机软件24小时连续监控实时浓度，在电脑上

  自动存储数据、电脑报警（需配音箱），或通过上位机软件读取某个探头或全部探头里存储的记录并

  进行数据分析，可显示大值、小值、平均值、历史曲线、实时曲线等功能，可以数据导出或打印

●气体报警控制器远程传输功能，控制器可以把现场探头的实时浓度通过有线（2000米以内）

  选配：以太网传输或无线传输功能（2公里、5公里、不限距离可选），通过2芯数据线（有线传输）、

  局域网、互联网或无线传输网将数据上传到监控中心、环保局、其他监控设备，然后再通过上位机软件 进行数据显示、存储、分析，或使用通讯协议自定义读取数据。

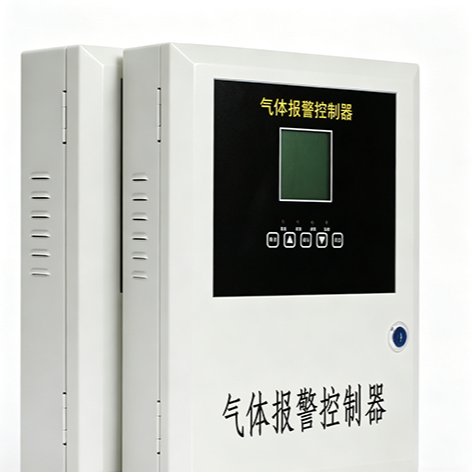

FC3000型气体探测器控制器是本公司开发的高新技术产品，采用高集成度单片机作为控制管理核心，可以与本公司研制的FC3000型等MODBUS485总线信号输出的可燃/有毒可燃气体探测器相配接，可一台主机带256台探测器，组成功能强大的气体报警控制系统。

控制器严格遵循国家标准GB16808-2008《可燃气体报警控制器技术要求及实验方法》严格设计而成，具有高稳定性，低功耗，抗干扰性强等特点；该仪器可广泛应用于石油化工、人工煤气、冶金、钢铁、炼焦、电力等存在可燃气体的各个行业，是保证财产和人身安全的理想控制器。

控制器主要功能

l 液晶屏幕显示

l 界面清晰友好，操作简便

l 直观、准确的显示可燃、有毒气浓度及故障

l 可手动设置浓度比例、高低报数值和清零等功能

l 具有设备故障、报警、声光指示等功能

l 多可以连接256多个探测器

l 可手动控制哪一通道显示、锁定通道、消音等功能

l 大气压力：86kpa—106kpa

l 接收MODBUS485总线信号功能

l 显示方式       液晶显示

l 报警方式       低限报警       25%LEL

l 高限报警       50%LEL

l 响应时间       报警音量       ＞65dB

l 电源           AC220V±15%   50HZ

l 功耗           12W

l 使用环境       温度：—10℃10℃~50℃50℃

l 湿度：         ≤93%RH

l 输入接口       二线、四线线制

l 示值误差       ≤±3%FS

l 外形尺寸       350×250×100mm

l 安装方式       壁挂式
