矿粉球团粘合剂 压球流程

矿粉粘合剂（球团粘合剂）的使用方法主要包含配比计算、混合搅拌、压球成型、养护干燥四个核心环节。具体操作步骤及注意事项如下：

一、 配比与预混

确定添加量：粘合剂添加量通常为矿粉重量的 1%~3%（具体视矿粉种类、粒度、含水量及粘合剂型号而定，建议先进行小样试验确定最佳比例，如铁矿粉/锰矿粉约1%~1.5%，磷矿粉/钢渣粉约1.5%~2%，高铬矿粉约2%~3%）。

干混：将粘合剂均匀撒入矿粉中，在搅拌机内进行干混（约2~5分钟），确保无明显结块、颜色均匀。

湿混：边搅拌边缓慢喷水，继续搅拌（约5~8分钟），直至物料“手捏成团、落地即散”，无干粉、无结团。加水量需根据矿粉初始含水量灵活调整，通常加水量为矿粉重量的 6%~10%，避免过湿（导致粘模）或过干（导致掉粉）。

二、 压球成型

设备准备：使用对辊式压球机，调整合适压力（通常控制在15~30MPa）及模具（球团直径根据冶炼要求调整，如30~50mm）。

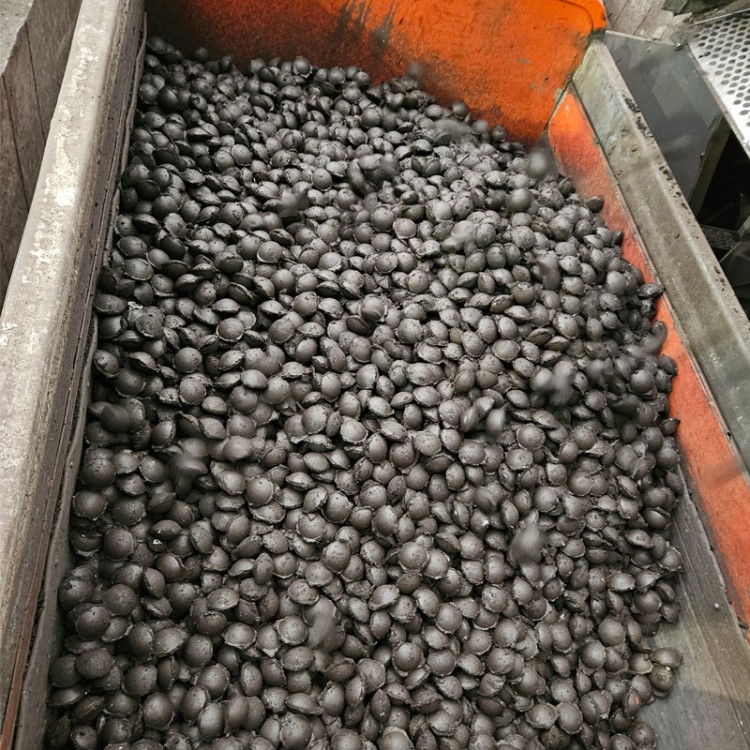

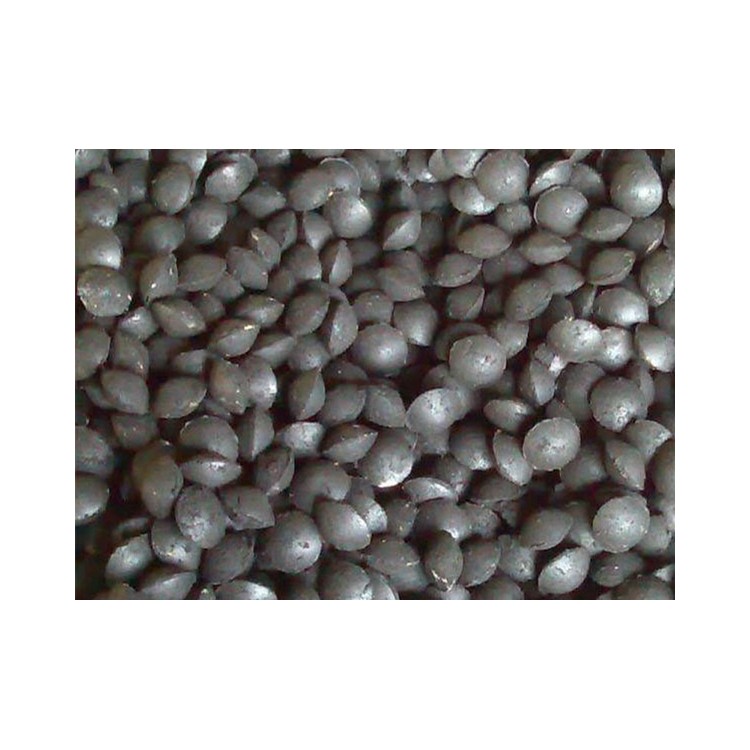

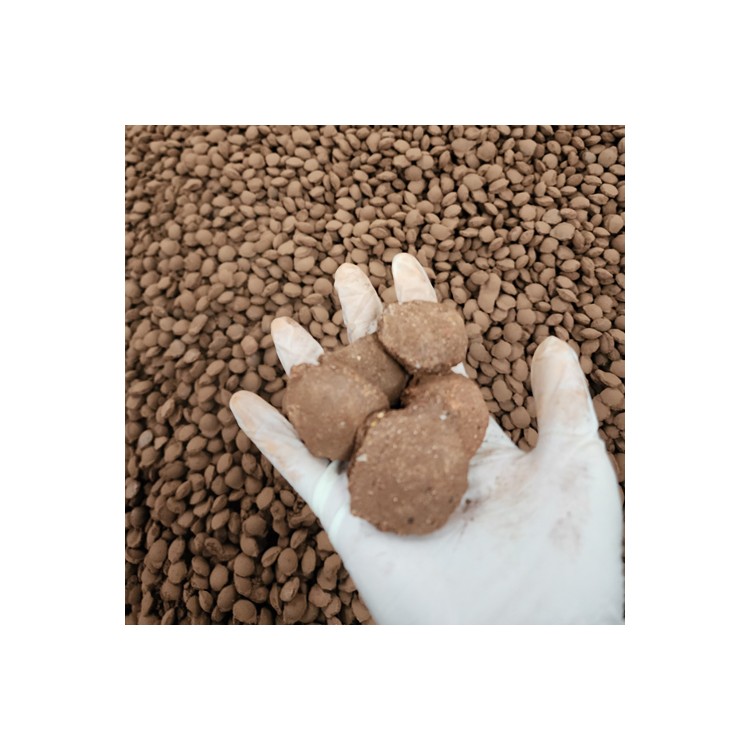

压球：将搅拌好的物料均匀投入压球机，确保成型率，压出的湿球需满足“2米高度自由落下不散”的湿强度要求。

三、 养护与干燥

自然养护（免烘干型）：成型球团直接自然堆放（高度≤3米），常温（≥15℃）下静置养护，24小时抗压强度可达2000N以上，48小时完全固化，满足装料要求。

烘干养护（需烘干型）：若需快速提升强度或环境湿度大，可将球团送入干燥机，在 50~150℃ 条件下烘干 1~2.5小时，随后自然冷却。
